3.4

Funktionsweise

3.4.1

Messprinzip

8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
OD2000
SICK AG
D-79183 Waldkirch, Germany
OD2000-2452T15
á á
à
6 074 383
ß
2035123001F
Input :
18...24 V DC Class 2
9 Qout :
≤ 100mA
:
Q out 4-20mA 0-10V /
A
BN :
1 - L+
BU :
3 - M
8 BK :
4 - Q1/C
WH :
2 - Q2/Q
A
GY :
5 - In1
7

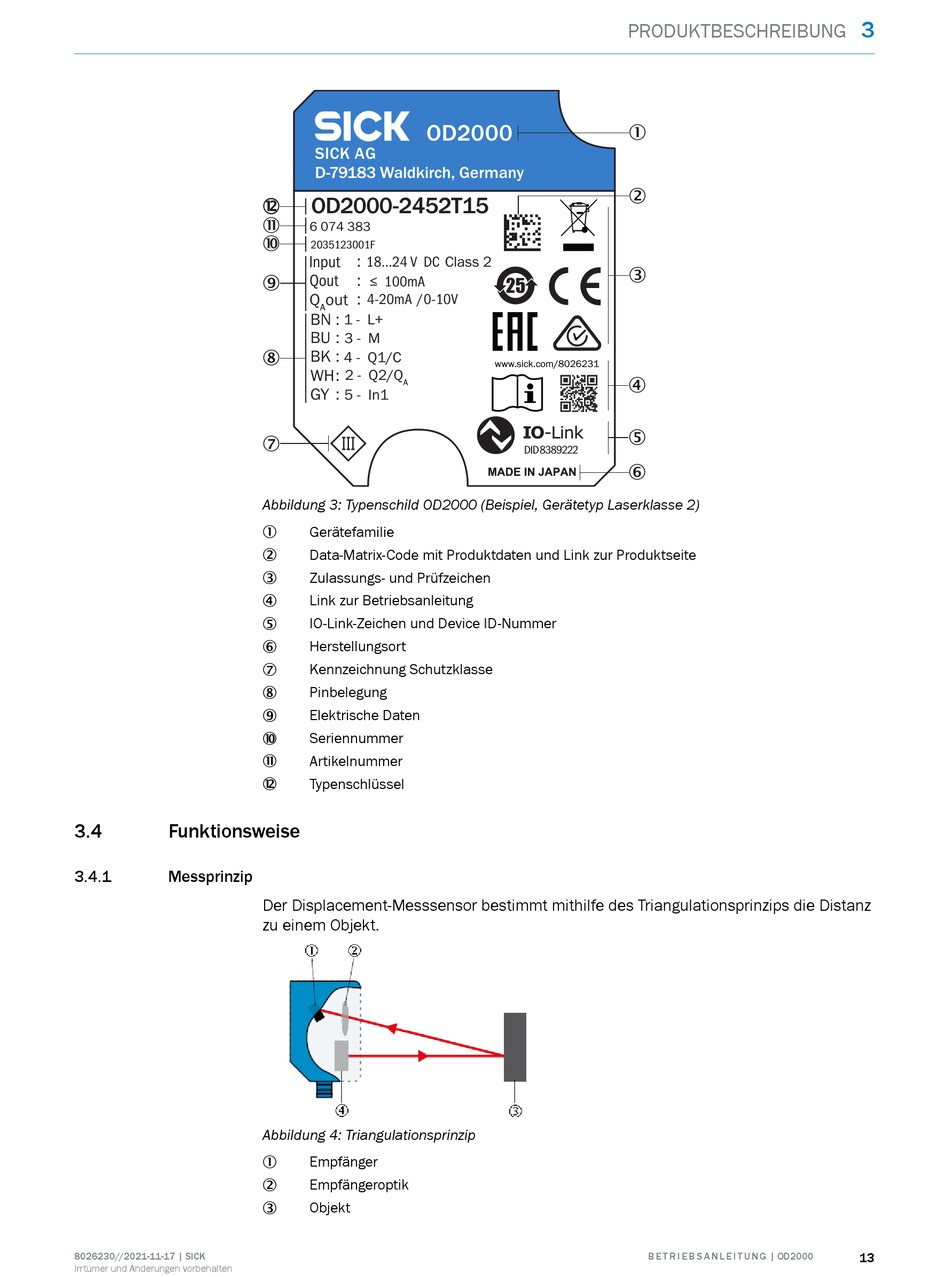

Abbildung 3: Typenschild OD2000 (Beispiel, Gerätetyp Laserklasse 2)
Gerätefamilie
1
Data-Matrix-Code mit Produktdaten und Link zur Produktseite
2
Zulassungs- und Prüfzeichen
3
Link zur Betriebsanleitung
4
IO-Link-Zeichen und Device ID-Nummer
5
Herstellungsort
6
Kennzeichnung Schutzklasse
7
Pinbelegung
8
Elektrische Daten
9
Seriennummer
ß
Artikelnummer
à
Typenschlüssel
á
Der Displacement-Messsensor bestimmt mithilfe des Triangulationsprinzips die Distanz
zu einem Objekt.
Abbildung 4: Triangulationsprinzip
Empfänger
1
Empfängeroptik
2
Objekt
3
