Elektrische Installation
6.1
Verdrahtungshinweise
6.2
Gerät elektrisch anschließen
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Vorkonfektionierte Leitungen finden Sie im Internet unter:
•
www.sick.com/OD2000
WICHTIG
Störungen im Betrieb und Defekte am Gerät oder der Anlage!
Eine unsachgemäße Verdrahtung kann zu Störungen im Betrieb und zu Defekten füh‐
ren.
Verdrahtungshinweise genau befolgen.
■
Die in den Technischen Daten angegebene Schutzart wird nur mit einem verschraubten
Steckverbinder oder einer Schutzkappe erreicht.
Am Gerät angeschlossene Stromkreise als ES1-Stromkreise oder SELV-Stromkreise
(SELV = Safety Extra Low Voltage = Sicherheitskleinspannung) ausführen. Die Span‐
nungsquelle muss die Anforderungen erfüllen nach ES1 und PS2 (EN 62368-1) oder
nach SELV und LPS (EN 60950-1).
Anschlussleitungen im spannungslosen Zustand anschließen. Versorgungsspannung
erst nach vollständiger Installation und Anschluss aller Anschlussleitungen an Gerät
und Steuerung einschalten.
HINWEIS
Am Gerät befinden sich auf dem Seitenschild das Anschlussschema und Angaben zu
den Eingängen und Ausgängen.
1.
Spannungsfreiheit sicherstellen.
2.
Verdrahtungshinweise beachten,
3.
Gerät nach Anschlussschema anschließen.
4
3
5
1
2
1
brn
L+
2
wht
Q2/Q
A
3
blu
M
4
blk
Q1/C
5
gra
In1

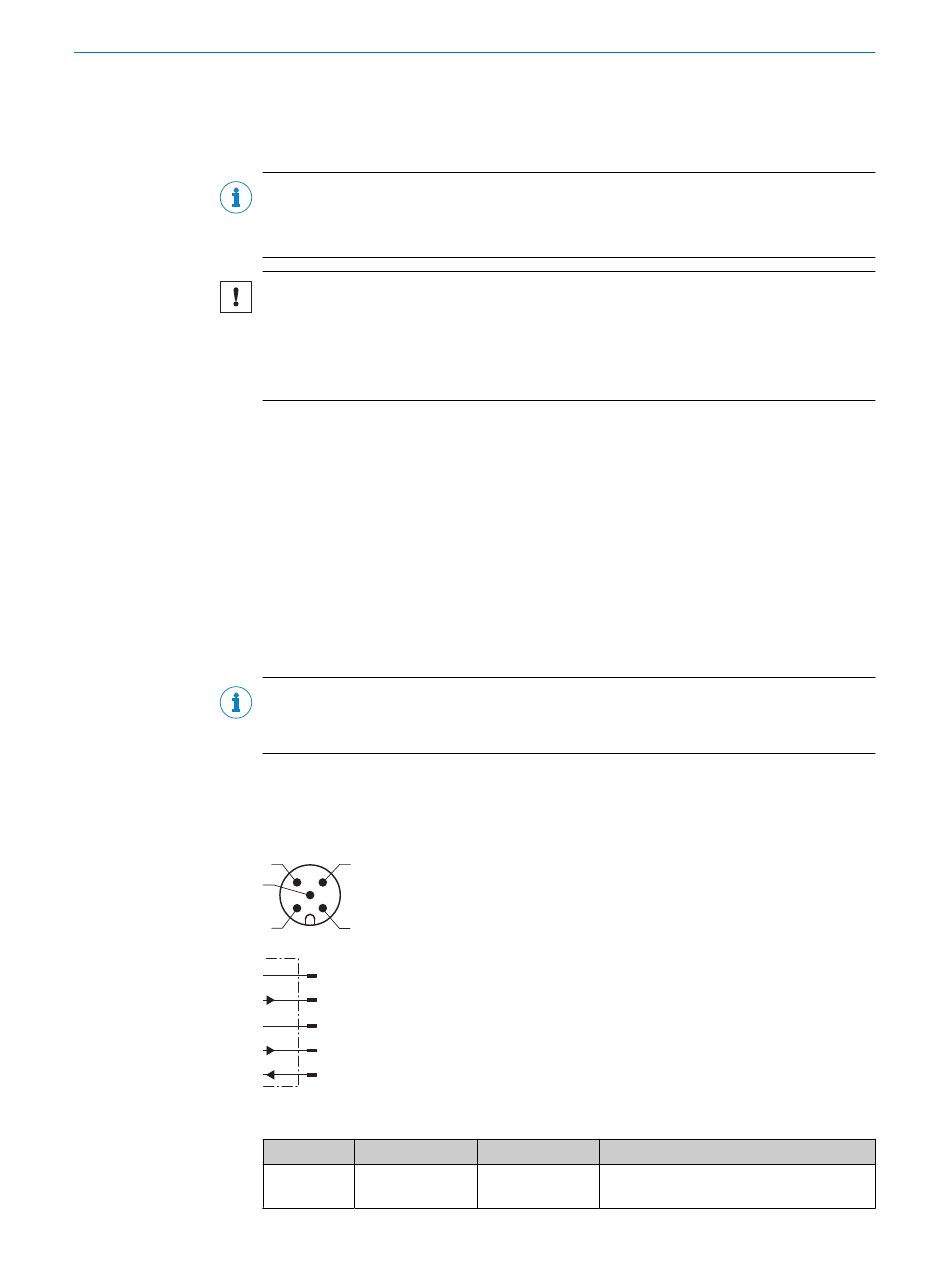

Abbildung 7: Anschlussschema, Stecker 5-polig
Kontakt
Kennzeichnung
1
L+
ELEKTRISCHE INSTALLATION
siehe „Verdrahtungshinweise", Seite
Aderfarbe
Beschreibung
Braun
Versorgungsspannung,
Daten", Seite 50
B E T R I E B S A N L E I T U N G | OD2000
