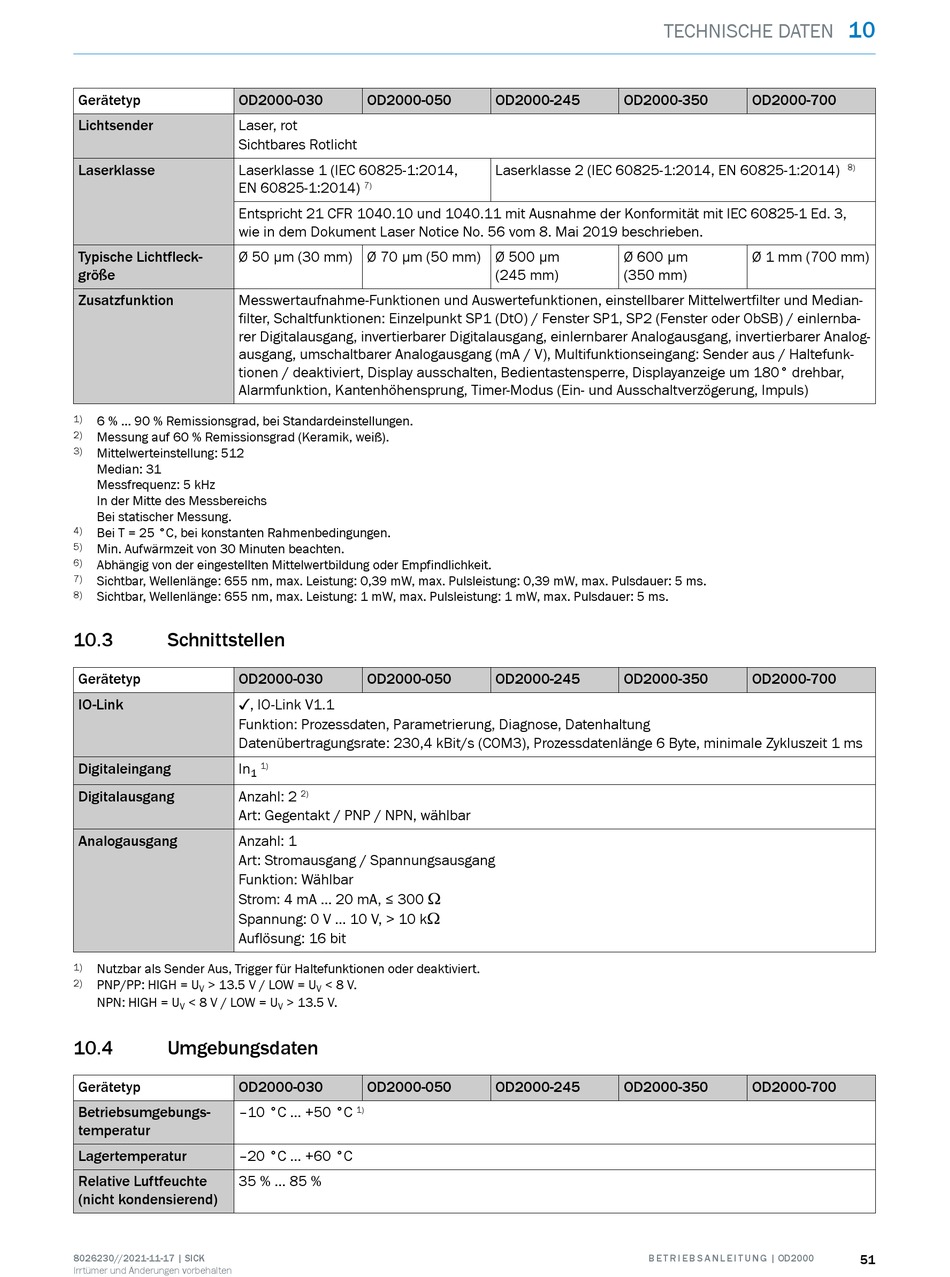

SICK OD2000 Betriebsanleitung Seite 51

Gerätetyp OD2000-030
Lichtsender Laser, rot
Sichtbares Rotlicht
Laserklasse Laserklasse 1 (IEC 60825-1:2014,
EN 60825-1:2014)
Entspricht 21 CFR 1040.10 und 1040.11 mit Ausnahme der Konformität mit IEC 60825-1 Ed. 3,
wie in dem Dokument Laser Notice No. 56 vom 8. Mai 2019 beschrieben.
Typische Lichtfleck‐ Ø 50 µm (30 mm) Ø 70 µm (50 mm) Ø 500 µm
größe
Zusatzfunktion Messwertaufnahme-Funktionen und Auswertefunktionen, einstellbarer Mittelwertfilter und Median‐
filter, Schaltfunktionen: Einzelpunkt SP1 (DtO) / Fenster SP1, SP2 (Fenster oder ObSB) / einlernba‐
rer Digitalausgang, invertierbarer Digitalausgang, einlernbarer Analogausgang, invertierbarer Analog‐
ausgang, umschaltbarer Analogausgang (mA / V), Multifunktionseingang: Sender aus / Haltefunk‐
tionen / deaktiviert, Display ausschalten, Bedientastensperre, Displayanzeige um 180° drehbar,
Alarmfunktion, Kantenhöhensprung, Timer-Modus (Ein- und Ausschaltverzögerung, Impuls)
1) 6 % ... 90 % Remissionsgrad, bei Standardeinstellungen.
2) Messung auf 60 % Remissionsgrad (Keramik, weiß).
3) Mittelwerteinstellung: 512
Median: 31
Messfrequenz: 5 kHz
In der Mitte des Messbereichs
Bei statischer Messung.
4) Bei T = 25 °C, bei konstanten Rahmenbedingungen.
5) Min. Aufwärmzeit von 30 Minuten beachten.
6) Abhängig von der eingestellten Mittelwertbildung oder Empfindlichkeit.
7) Sichtbar, Wellenlänge: 655 nm, max. Leistung: 0,39 mW, max. Pulsleistung: 0,39 mW, max. Pulsdauer: 5 ms.
8) Sichtbar, Wellenlänge: 655 nm, max. Leistung: 1 mW, max. Pulsleistung: 1 mW, max. Pulsdauer: 5 ms.
10.3 Schnittstellen
Gerätetyp OD2000-030
✓, IO-Link V1.1
IO-Link
Funktion: Prozessdaten, Parametrierung, Diagnose, Datenhaltung
Datenübertragungsrate: 230,4 kBit/s (COM3), Prozessdatenlänge 6 Byte, minimale Zykluszeit 1 ms
Digitaleingang In
1
Digitalausgang Anzahl: 2
Art: Gegentakt / PNP / NPN, wählbar
Analogausgang Anzahl: 1
Art: Stromausgang / Spannungsausgang
Funktion: Wählbar
Strom: 4 mA ... 20 mA, ≤ 300 W
Spannung: 0 V ... 10 V, > 10 kW
Auflösung: 16 bit
1) Nutzbar als Sender Aus, Trigger für Haltefunktionen oder deaktiviert.
2) PNP/PP: HIGH = U > 13.5 V / LOW = U
V
NPN: HIGH = U < 8 V / LOW = U
V
10.4 Umgebungsdaten
Gerätetyp OD2000-030
Betriebsumgebungs‐ –10 °C ... +50 °C
temperatur
Lagertemperatur –20 °C ... +60 °C
Relative Luftfeuchte 35 % ... 85 %
(nicht kondensierend)
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
OD2000-050
7)
OD2000-050
1)
2)
< 8 V.
V
> 13.5 V.
V
OD2000-050
1)
TECHNISCHE DATEN
OD2000-245 OD2000-350
Laserklasse 2 (IEC 60825-1:2014, EN 60825-1:2014)
Ø 600 µm
(245 mm) (350 mm)
OD2000-245 OD2000-350
OD2000-245 OD2000-350
B E T R I E B S A N L E I T U N G | OD2000
10
OD2000-700
8)
Ø 1 mm (700 mm)
OD2000-700
OD2000-700
51
