SICK OD2000 Betriebsanleitung Seite 39

7.4.3.8 Ausgangsmodus Aus
7.4.4 Q2/Qa Ausgang
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
Parameter Sprungrichtung > Positiv
à
2
4
3
5
9
ß
8
à

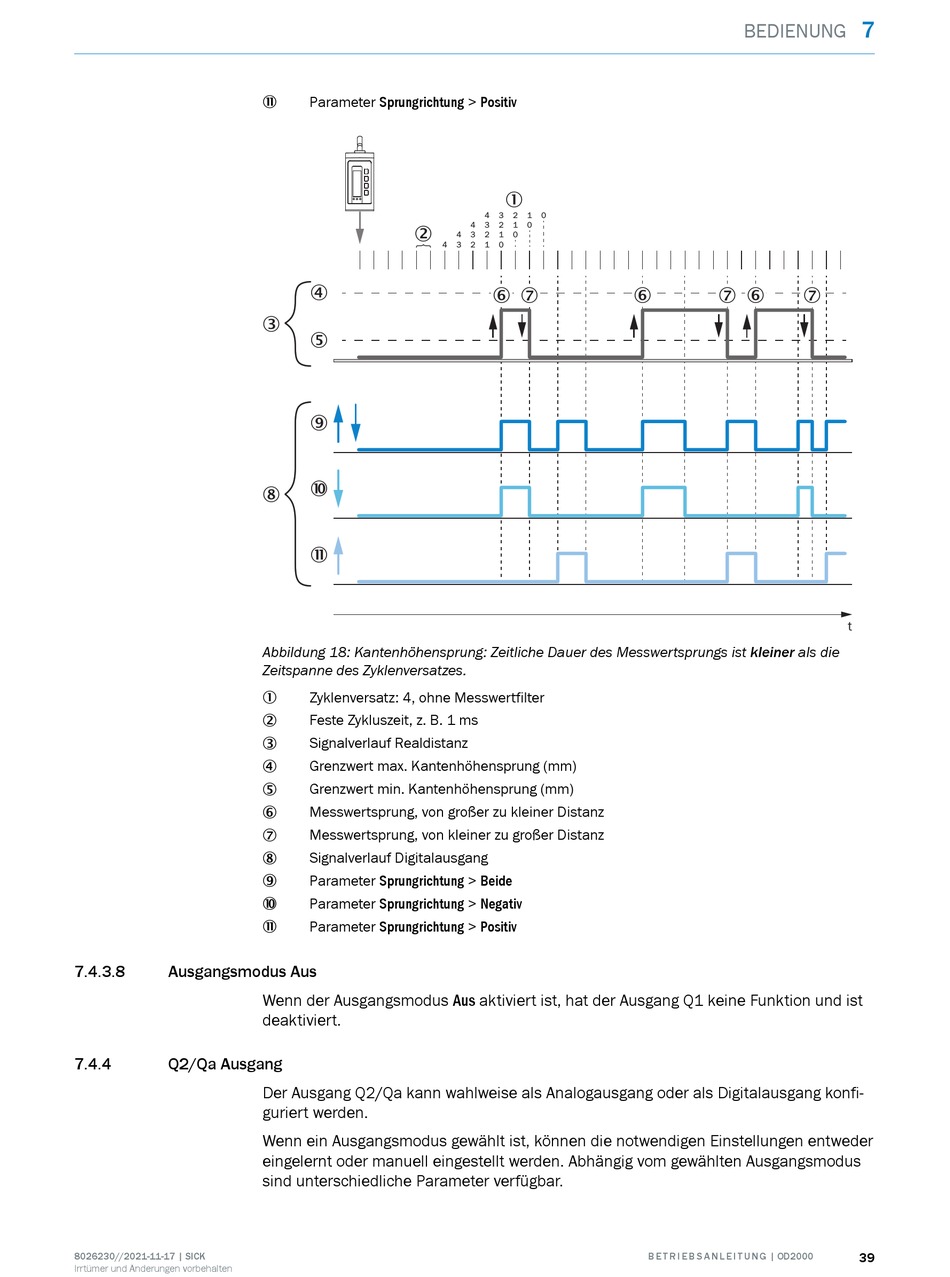

Abbildung 18: Kantenhöhensprung: Zeitliche Dauer des Messwertsprungs ist kleiner als die
Zeitspanne des Zyklenversatzes.
Zyklenversatz: 4, ohne Messwertfilter
1
Feste Zykluszeit, z. B. 1 ms
2
Signalverlauf Realdistanz
3
Grenzwert max. Kantenhöhensprung (mm)
4
Grenzwert min. Kantenhöhensprung (mm)
5
Messwertsprung, von großer zu kleiner Distanz
6
Messwertsprung, von kleiner zu großer Distanz
7
Signalverlauf Digitalausgang
8
Parameter Sprungrichtung > Beide
9
Parameter Sprungrichtung > Negativ
ß
Parameter Sprungrichtung > Positiv
à
Wenn der Ausgangsmodus Aus aktiviert ist, hat der Ausgang Q1 keine Funktion und ist
deaktiviert.
Der Ausgang Q2/Qa kann wahlweise als Analogausgang oder als Digitalausgang konfi‐
guriert werden.
Wenn ein Ausgangsmodus gewählt ist, können die notwendigen Einstellungen entweder
eingelernt oder manuell eingestellt werden. Abhängig vom gewählten Ausgangsmodus
sind unterschiedliche Parameter verfügbar.
1
4 3 2 1 0
4 3 2 1 0
4 3 2 1 0
4 3 2 1 0
6 7
BEDIENUNG
6 7 6 7
B E T R I E B S A N L E I T U N G | OD2000
7
t
39
