3
PRODUKTBESCHREIBUNG
3.4.2
Messwertausgabe und Parametrierung
3.5
Aufbau und Abmessungen
14
B E T R I E B S A N L E I T U N G | OD2000
Sender
4
Das Triangulationsprinzip basiert auf der Distanzmessung durch Winkelberechnung.
Das Gerät sendet einen Lichtstrahl aus. Wenn der Sendelichtstrahl auf ein Objekt trifft,
wird der Lichtstrahl an dessen Oberfläche reflektiert. Das vom Objekt reflektierte Licht
trifft, abhängig von der Entfernung, unter einem bestimmten Winkel auf den lichtemp‐
findlichen Empfänger im Gerät. Basierend auf dem Winkel zwischen der Sende- und
Empfangsstrahlrichtung wird mithilfe mathematischer Dreiecksbeziehungen die Distanz
zum Objekt ermittelt.
Die ermittelte Distanz wird über die IO-Link-Schnittstelle übertragen. Der analoge Sig‐
nalausgang wandelt den Distanzwert in ein zur Distanz proportionales Ausgangssignal
um. Das Gerät signalisiert über die Digitalausgänge, ob parametrierbare Schaltgrenzen
und Distanzwerte erreicht werden.
Über das OLED-Display können Mess-, Diagnose- und Gerätedaten abgefragt und
Parametereinstellungen vorgenommen werden. Das Gerät kann über das Display, die
IO-Link-Schnittstelle und SOPAS ET parametriert werden.
50
(1.97)
4.5
25.4
(0.18)
(1.00)
1
3
26.3
(1.04)
Ø 0.7
(0.03)
2
á
PWR
à

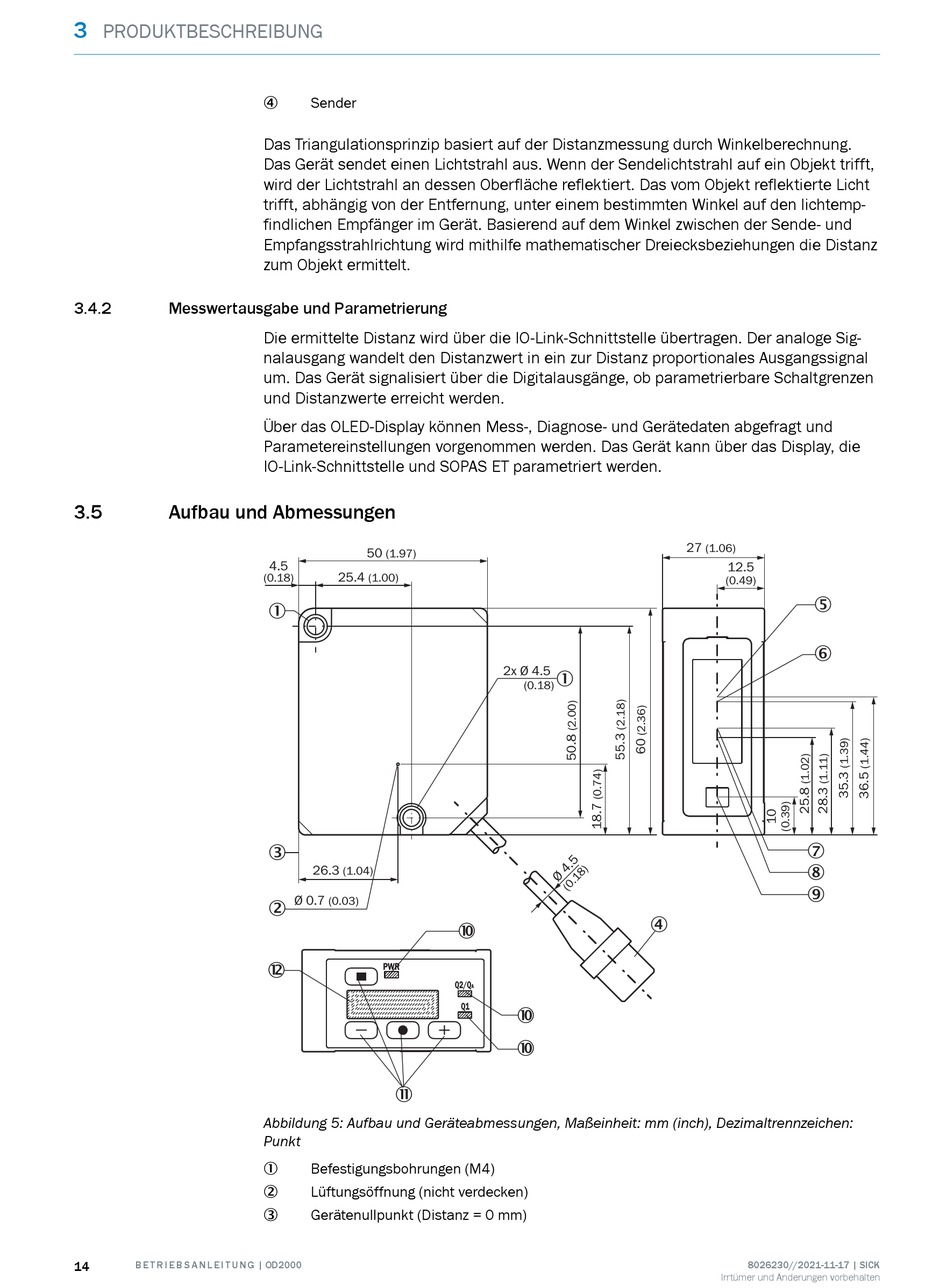

Abbildung 5: Aufbau und Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen:
Punkt
Befestigungsbohrungen (M4)
1
Lüftungsöffnung (nicht verdecken)
2
Gerätenullpunkt (Distanz = 0 mm)
3
1
ß
Q2/Q
A
ß
ß
27
(1.06)
12.5
(0.49)
5
6
7
8
9
4
