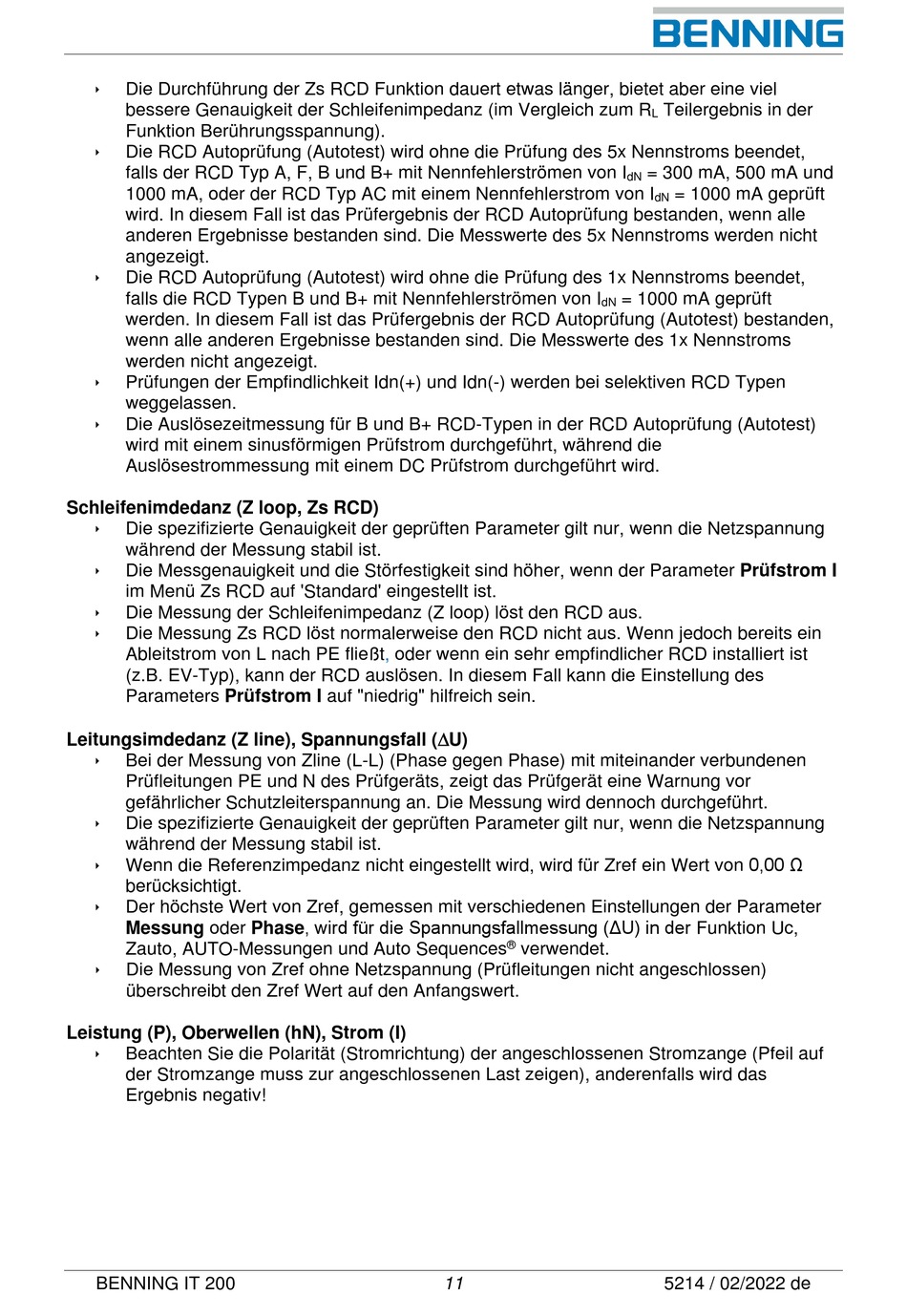

Benning IT 200 Bedienungsanleitung Seite 11


Die Durchführung der Zs RCD Funktion dauert etwas länger, bietet aber eine viel
bessere Genauigkeit der Schleifenimpedanz (im Vergleich zum R
Funktion Berührungsspannung).

Die RCD Autoprüfung (Autotest) wird ohne die Prüfung des 5x Nennstroms beendet,
falls der RCD Typ A, F, B und B+ mit Nennfehlerströmen von I
1000 mA, oder der RCD Typ AC mit einem Nennfehlerstrom von I
wird. In diesem Fall ist das Prüfergebnis der RCD Autoprüfung bestanden, wenn alle
anderen Ergebnisse bestanden sind. Die Messwerte des 5x Nennstroms werden nicht
angezeigt.

Die RCD Autoprüfung (Autotest) wird ohne die Prüfung des 1x Nennstroms beendet,
falls die RCD Typen B und B+ mit Nennfehlerströmen von I
werden. In diesem Fall ist das Prüfergebnis der RCD Autoprüfung (Autotest) bestanden,
wenn alle anderen Ergebnisse bestanden sind. Die Messwerte des 1x Nennstroms
werden nicht angezeigt.

Prüfungen der Empfindlichkeit Idn(+) und Idn(-) werden bei selektiven RCD Typen
weggelassen.

Die Auslösezeitmessung für B und B+ RCD-Typen in der RCD Autoprüfung (Autotest)
wird mit einem sinusförmigen Prüfstrom durchgeführt, während die
Auslösestrommessung mit einem DC Prüfstrom durchgeführt wird.
Schleifenimdedanz (Z loop, Zs RCD)

Die spezifizierte Genauigkeit der geprüften Parameter gilt nur, wenn die Netzspannung
während der Messung stabil ist.

Die Messgenauigkeit und die Störfestigkeit sind höher, wenn der Parameter Prüfstrom I
im Menü Zs RCD auf 'Standard' eingestellt ist.

Die Messung der Schleifenimpedanz (Z loop) löst den RCD aus.

Die Messung Zs RCD löst normalerweise den RCD nicht aus. Wenn jedoch bereits ein
Ableitstrom von L nach PE
(z.B. EV-Typ), kann der RCD auslösen. In diesem Fall kann die Einstellung des
Parameters Prüfstrom I auf "niedrig" hilfreich sein.
Leitungsimdedanz (Z line), Spannungsfall (∆U)

Bei der Messung von Zline (L-L) (Phase gegen Phase) mit miteinander verbundenen
Prüfleitungen PE und N des Prüfgeräts, zeigt das Prüfgerät eine Warnung vor
gefährlicher Schutzleiterspannung an. Die Messung wird dennoch durchgeführt.

Die spezifizierte Genauigkeit der geprüften Parameter gilt nur, wenn die Netzspannung
während der Messung stabil ist.
Wenn die Referenzimpedanz nicht eingestellt wird, wird für Zref ein Wert von 0,00 Ω

berücksichtigt.

Der höchste Wert von Zref, gemessen mit verschiedenen Einstellungen der Parameter
Messung oder Phase, wird für die Spannungsfallmessung (ΔU) in der Funktion Uc,
Zauto, AUTO-Messungen und Auto Sequences

Die Messung von Zref ohne Netzspannung (Prüfleitungen nicht angeschlossen)
überschreibt den Zref Wert auf den Anfangswert.
Leistung (P), Oberwellen (hN), Strom (I)

Beachten Sie die Polarität (Stromrichtung) der angeschlossenen Stromzange (Pfeil auf
der Stromzange muss zur angeschlossenen Last zeigen), anderenfalls wird das
Ergebnis negativ!
BENNING IT 200
fließt, oder wenn ein sehr empfindlicher RCD installiert ist
®
11
Teilergebnis in der
L
= 300 mA, 500 mA und
dN
= 1000 mA geprüft
dN
= 1000 mA geprüft
dN
verwendet.
