7.5 R low (R200mA) Niederohmwiderstand - Widerstand
von Schutz- und Potentialausgleichsleiterverbin-
dungen
Prüfparameter / Grenzwerte
1)
Anschluss
2)
Erdverbindung
3)
Prüfstrom
Limit (R)
Kommentar 1
Kommentar 2
1)
Die Rlow Messung ist abhängig von der Einstellung der Anschlussparameter (siehe
Tabelle unten).
2)
Messung zum Hauptpotential- (Rpe) oder örtlichen Potentialausgleich. Der Parameter
ist für die Dokumentation gedacht.
3)
Der Prüfstrom „Rampe" verhindert das Auslösen einiger PRCD Typen (PRCD 3-polig
und PRCD-S+).
Anschluss Prüfanschlüsse
LN L und N
LPE L und PE
Anschlussplan

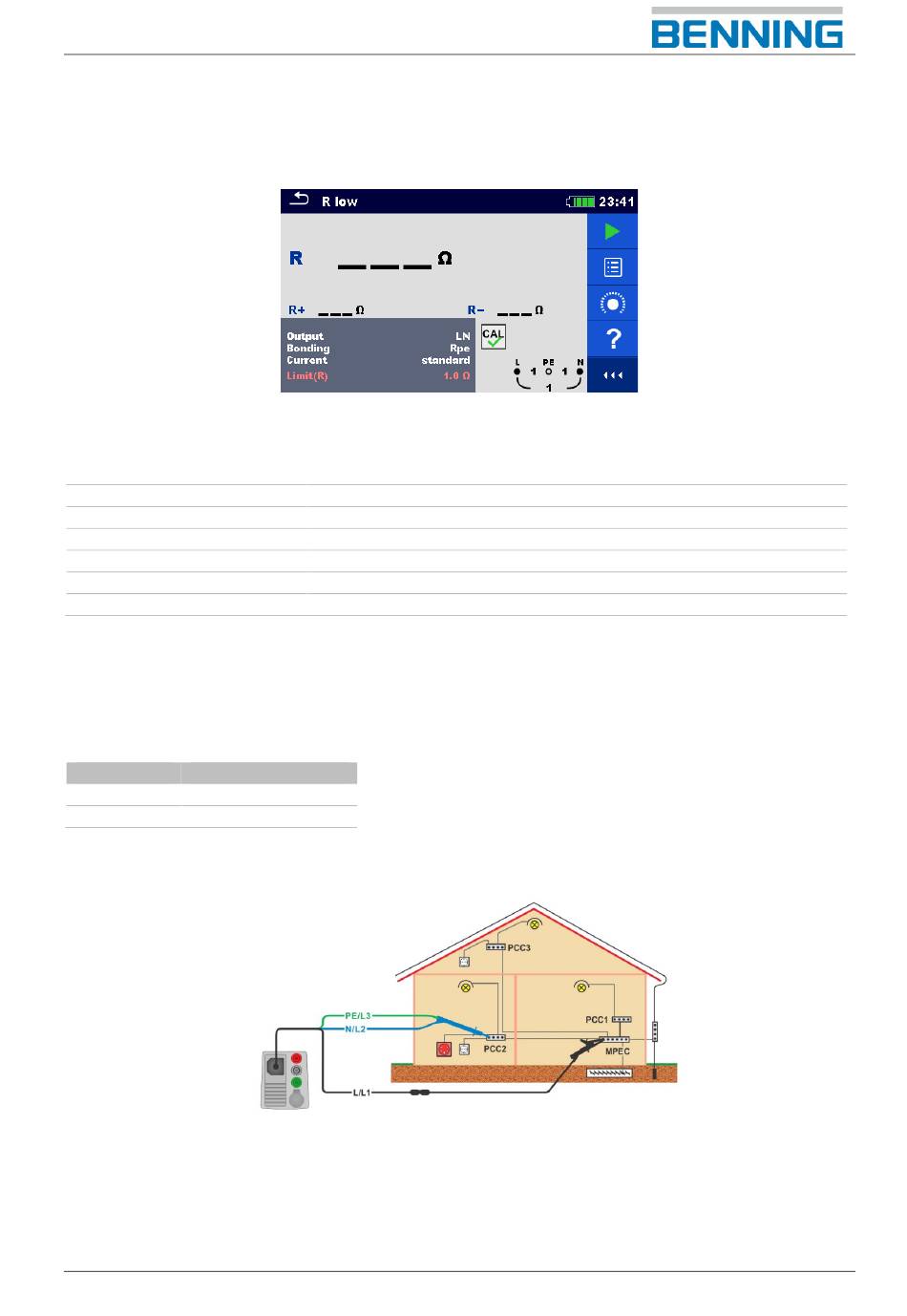

Abbildung 7.17 Anschluss der 3-Leiter-Prüleitung und der optionalen 40 m Messleitung
BENNING IT 200
Abbildung 7.16: Menü R low Messung
[LPE, LN]
[Rpe, örtlich]
[Standard, Rampe]
Max. Widerstand [AUS, 0,1 Ω ... 20,0 Ω ]
Kommentarfeld
Kommentarfeld
BENNING TA 5 (044039)
