7.13 Z auto - Autotest für schnelle Leitungs- und
Schleifenimpedanzmessungen
Prüfungen / Messungen in der Z auto Prüfabfolge:
Spannung
Z line (Z L-N)
Spannungsfall
Zs rcd
Uc
Prüfparameter / Grenzwerte
Erdungssystem
Sicherungstyp
Sicherung In
Abschaltzeit t
1)
I (∆U)
Isc-Faktor
RCD Typ
I∆N
Selektivität
2)
Phase
4)
Prüfstrom I
Limit (∆U)
Ia (Ipsc (LN), Ipsc (LPE))
Limit (Uc)
Kommentar 1
Kommentar 2
1)
Anwendbar, wenn der Sicherungstyp auf „Aus" oder „Eigener" eingestellt ist.
2)
Bei Verwendung des Commander-Prüfsteckers besitzt der Parameter keinen Einfluss
auf die Messung. Der Parameter ist nur für die Dokumentation gedacht.
3)
Ipsc (LPE) wird berücksichtigt, wenn das Erdungssystem auf „TNrcd" oder „TN"
gesetzt ist. Ipsc (LN) wird immer berücksichtigt.
4)
Siehe Kapitel 1.1.5 Hinweise zu den Messfunktionen
BENNING IT 200

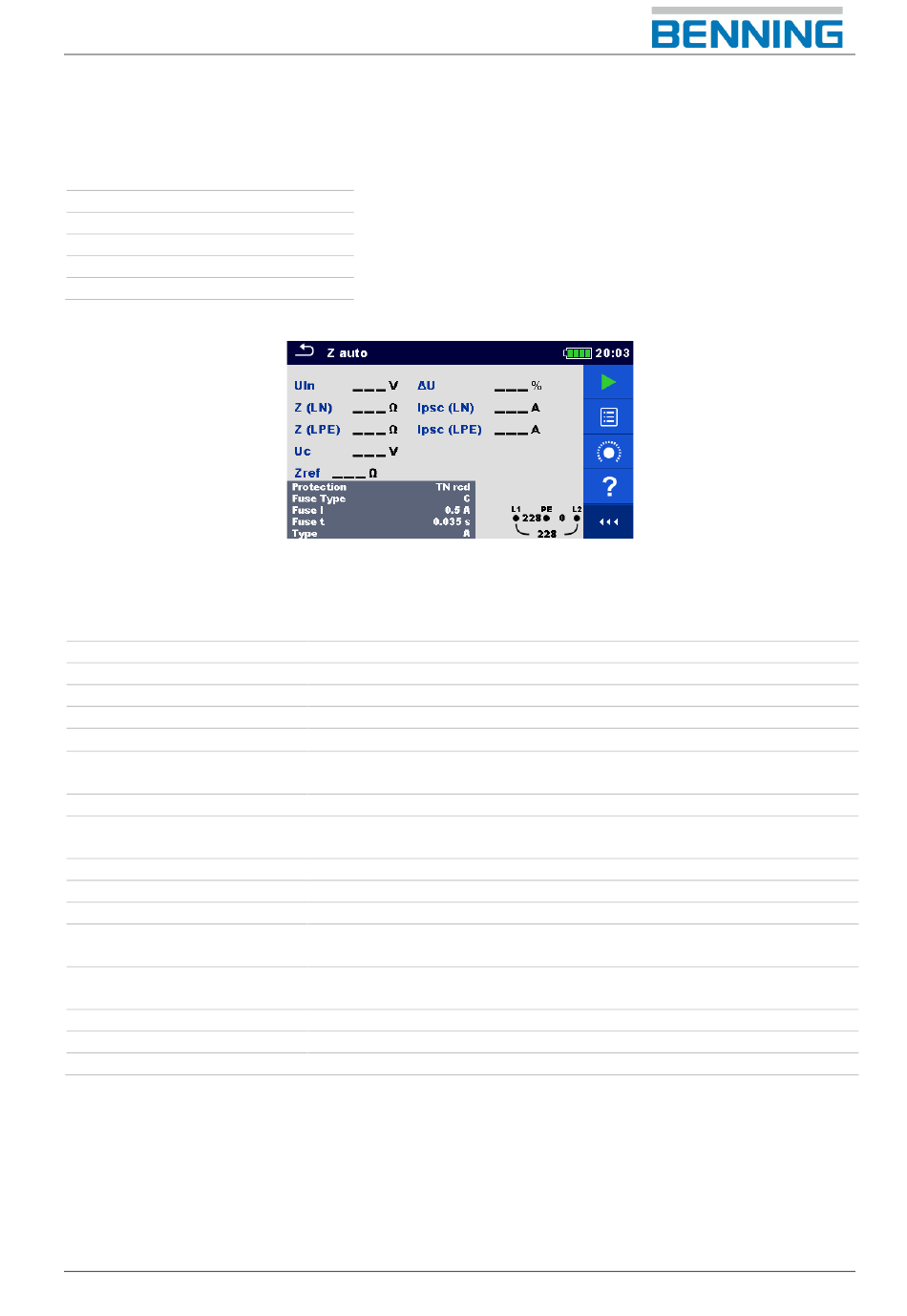

Abbildung 7.43: Menü Z Auto
System [TN, TNrcd, TTrcd]
Auswahl des Sicherungstyps [Aus, Eigener, gG, NV, B, C, D, K]
Nennstrom der gewählten Sicherung
Maximale Abschaltzeit der gewählten Sicherung
Nennstrom für ∆U Messung (Eigener Wert)
Isc-Faktor [0.20...1,00] zur Berechnung des
Kurzschlussstroms Ipsc
RCD Typ [AC, A, F, B, B+]
RCD Nennfehlerstrom [10 mA, 15 mA, 30 mA, 100 mA, 300 mA,
500 mA, 1000 mA]
Selektivität [Allgemein (unverzögert), Selektiv (S)]
Auswahl der Prüfung [-, L1, L2, L3]
Prüfstrom [Standard, niedrig]
Grenzwert des maximalen Spannungsfalls [Aus, Eigener,
3,0 % - 9,0 %]
3)
Auslösestrom, Untergrenze des unbeeinflussten Kurzschluss-
stroms für die ausgewählte Sicherung oder eigener Wert
Grenzwert der Berührungsspannung [Eigener, 12 V, 25 V, 50 V]
Kommentarfeld
Kommentarfeld
