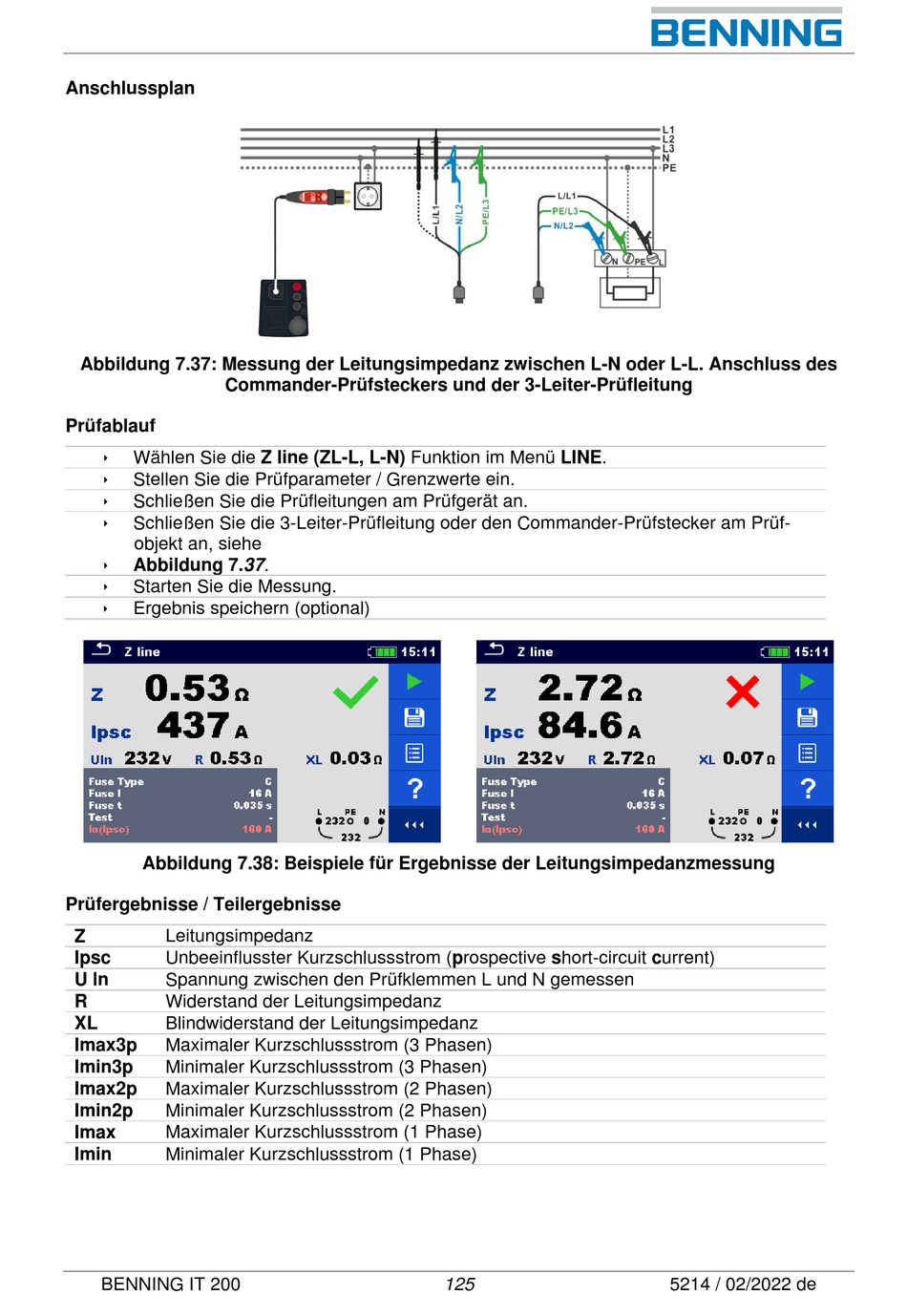

Benning IT 200 Bedienungsanleitung Seite 125

Anschlussplan
Abbildung 7.37: Messung der Leitungsimpedanz zwischen L-N oder L-L. Anschluss des
Commander-Prüfsteckers und der 3-Leiter-Prüfleitung
Prüfablauf

Wählen Sie die Z line (ZL-L, L-N) Funktion im Menü LINE.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Prüfleitung oder den Commander-Prüfstecker am Prüf-
objekt an, siehe

Abbildung 7.37.

Starten Sie die Messung.

Ergebnis speichern (optional)
Abbildung 7.38: Beispiele für Ergebnisse der Leitungsimpedanzmessung
Prüfergebnisse / Teilergebnisse
Z Leitungsimpedanz
Ipsc Unbeeinflusster Kurzschlussstrom (prospective short-circuit current)
Spannung zwischen den Prüfklemmen L und N gemessen
U ln
R Widerstand der Leitungsimpedanz
XL Blindwiderstand der Leitungsimpedanz
Imax3p Maximaler Kurzschlussstrom (3 Phasen)
Imin3p Minimaler Kurzschlussstrom (3 Phasen)
Imax2p Maximaler Kurzschlussstrom (2 Phasen)
Imin2p Minimaler Kurzschlussstrom (2 Phasen)
Imax Maximaler Kurzschlussstrom (1 Phase)
Imin Minimaler Kurzschlussstrom (1 Phase)
