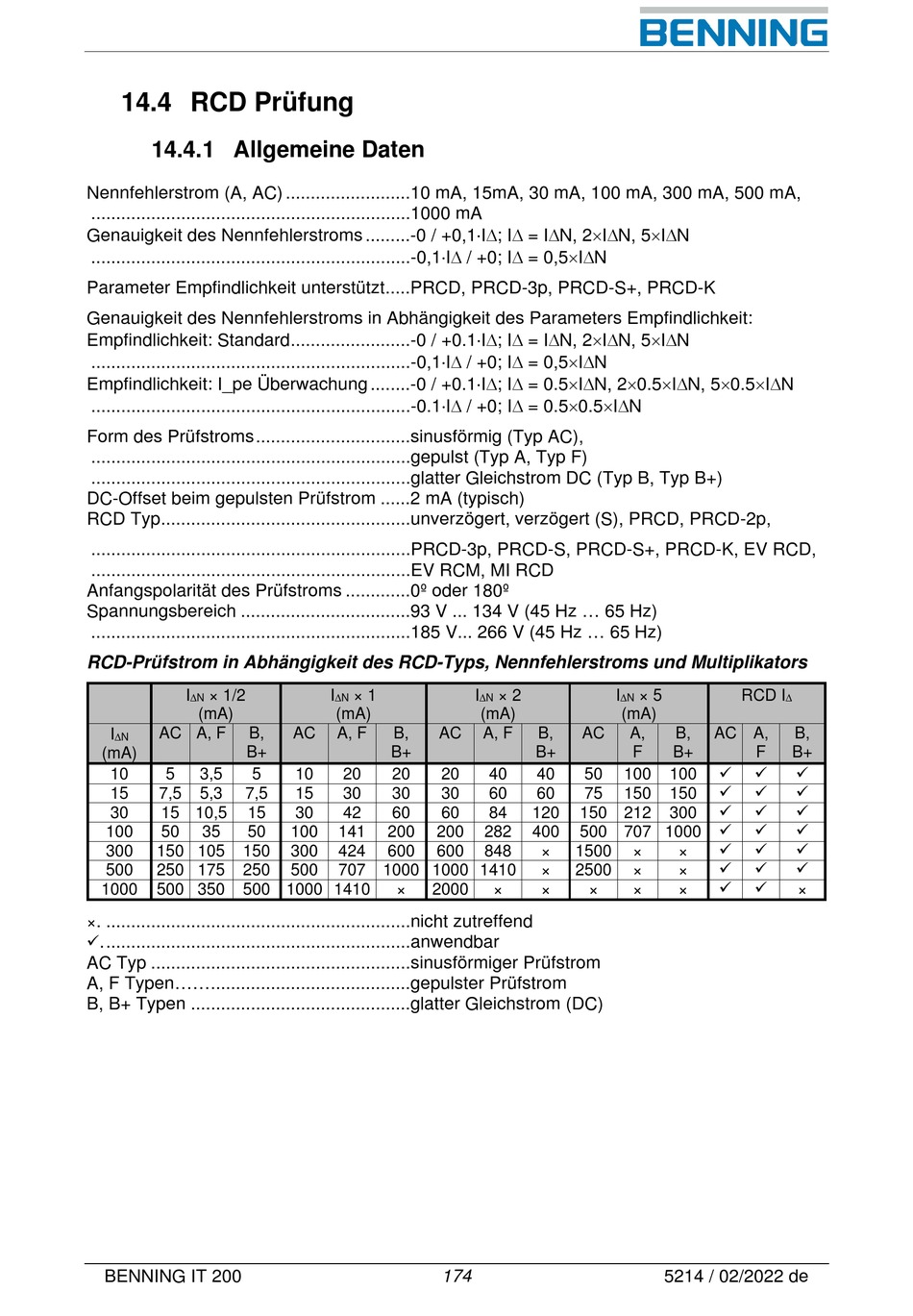

14.4 RCD Prüfung

14.4.1 Allgemeine Daten

Nennfehlerstrom (A, AC) .........................10 mA, 15mA, 30 mA, 100 mA, 300 mA, 500 mA,
................................................................1000 mA
Genauigkeit des Nennfehlerstroms .........-0 / +0,1⋅I∆; I∆ = I∆N, 2×I∆N, 5×I∆N
................................................................-0,1⋅I∆ / +0; I∆ = 0,5×I∆N
Parameter Empfindlichkeit unterstützt .....PRCD, PRCD-3p, PRCD-S+, PRCD-K
Genauigkeit des Nennfehlerstroms in Abhängigkeit des Parameters Empfindlichkeit:
Empfindlichkeit: Standard ........................-0 / +0.1⋅I∆; I∆ = I∆N, 2×I∆N, 5×I∆N
................................................................-0,1⋅I∆ / +0; I∆ = 0,5×I∆N
Empfindlichkeit: I_pe Überwachung ........-0 / +0.1⋅I∆; I∆ = 0.5×I∆N, 2×0.5×I∆N, 5×0.5×I∆N
................................................................-0.1⋅I∆ / +0; I∆ = 0.5×0.5×I∆N
Form des Prüfstroms ...............................sinusförmig (Typ AC),
................................................................gepulst (Typ A, Typ F)
................................................................glatter Gleichstrom DC (Typ B, Typ B+)
DC-Offset beim gepulsten Prüfstrom ......2 mA (typisch)
RCD Typ ..................................................unverzögert, verzögert (S), PRCD, PRCD-2p,
................................................................PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EV RCD,
................................................................EV RCM, MI RCD
Anfangspolarität des Prüfstroms .............0º oder 180º
Spannungsbereich ..................................93 V ... 134 V (45 Hz ... 65 Hz)
................................................................185 V... 266 V (45 Hz ... 65 Hz)
RCD-Prüfstrom in Abhängigkeit des RCD-Typs, Nennfehlerstroms und Multiplikators
I × 1/2
∆N
(mA)
AC A, F B,
I
∆N
B+
(mA)
10 5 3,5 5
15 7,5 5,3 7,5
30 15 10,5 15
100 50 35 50
300 150 105 150
500 250 175 250
1000 500 350 500 1000 1410
. .............................................................nicht zutreffend
×

. .............................................................anwendbar
AC Typ ....................................................sinusförmiger Prüfstrom
A, F Typen...... ........................................gepulster Prüfstrom
B, B+ Typen ............................................glatter Gleichstrom (DC)
BENNING IT 200
I × 1
∆N
(mA)
AC A, F B, AC
B+
10 20 20 20
15 30 30 30
30 42 60 60
100 141 200 200
300 424 600 600
500 707 1000 1000 1410
× 2000
174
I × 2 I × 5
∆N ∆N
(mA) (mA)
A, F B, AC A,
B+ F
40 40 50 100
60 60 75 150
84 120 150 212
282 400 500 707 1000
848 × 1500 ×
× 2500 ×
× × × ×
RCD I
∆
B, AC A, B,
B+ F B+
  
100
  
150
  
300
  
  
×
  
×
 
× ×
5214 / 02/2022 de
