Prüfablauf

Wählen Sie die Funktion AUTO TN im Menü AUTO.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Messen Sie die Leitungsimpedanz Zref am Referenzpunkt (optional), siehe Kapitel 7.12
Spannungsfall.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Prüfleitung oder den Commander-Prüfstecker am Prüfobjekt
an, siehe Abbildung 7.79.

Starten Sie die Auto-Messung.

Ergebnis speichern (optional)

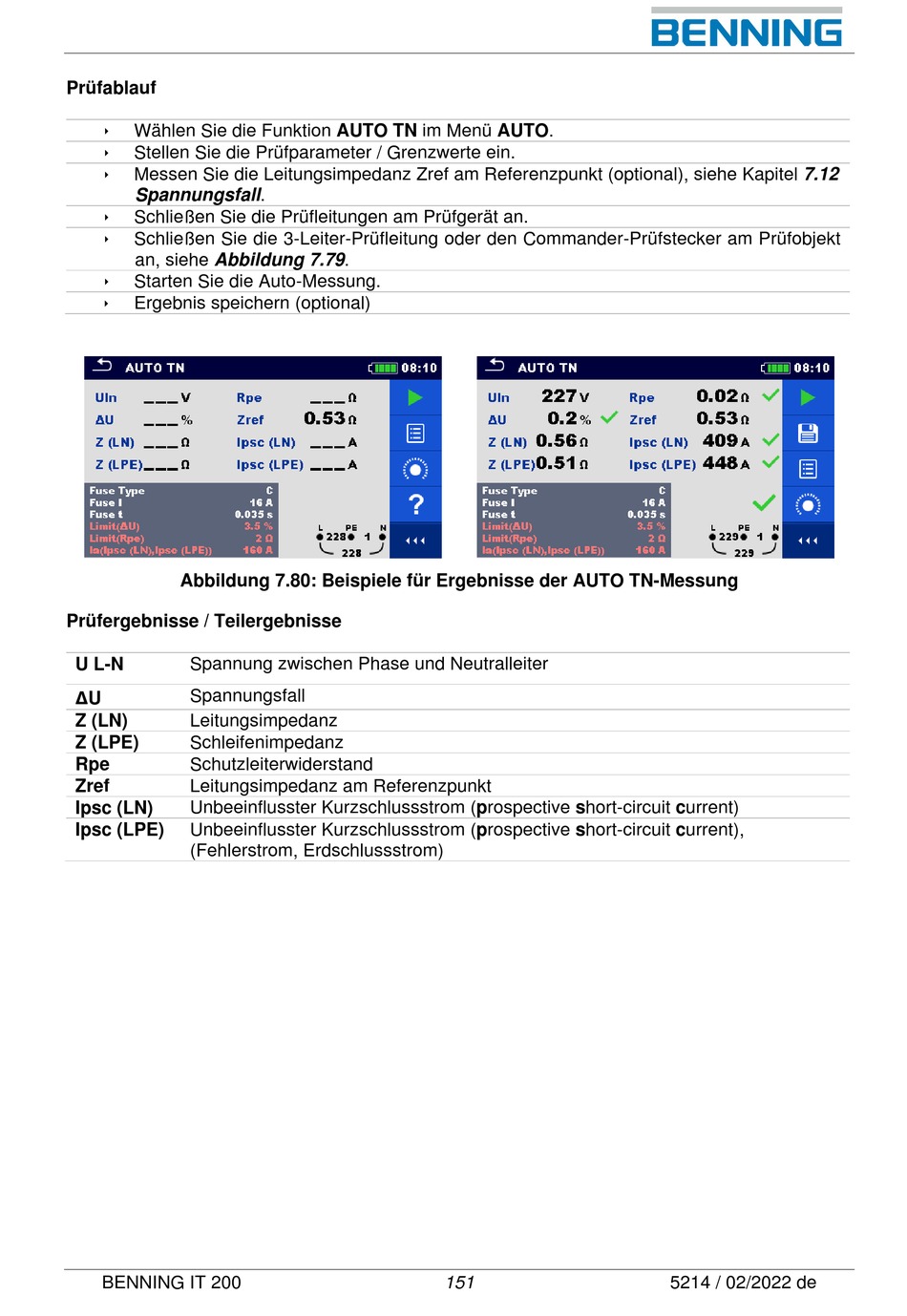

Abbildung 7.80: Beispiele für Ergebnisse der AUTO TN-Messung
Prüfergebnisse / Teilergebnisse
U L-N Spannung zwischen Phase und Neutralleiter
∆U
Spannungsfall
Leitungsimpedanz
Z (LN)
Z (LPE) Schleifenimpedanz
Rpe Schutzleiterwiderstand
Zref Leitungsimpedanz am Referenzpunkt
Ipsc (LN) Unbeeinflusster Kurzschlussstrom (prospective short-circuit current)
Ipsc (LPE) Unbeeinflusster Kurzschlussstrom (prospective short-circuit current),
(Fehlerstrom, Erdschlussstrom)
