Abstand zum Unwucht-
ausgleichen.
1 2

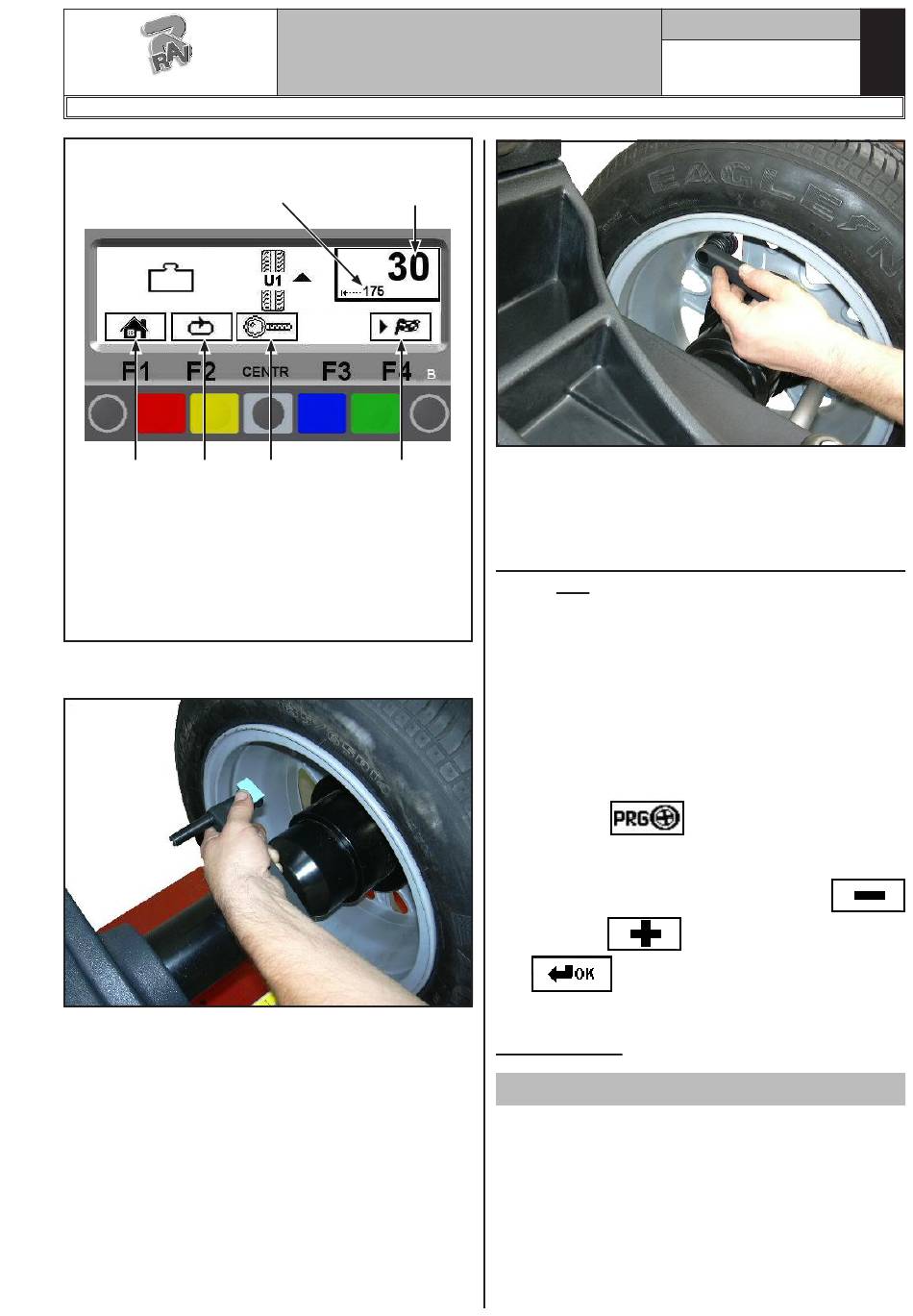

LEGENDE
1 – Zurück zur Programmstartphase (ROT) (F1)
2 – Die nächste Tastenreihe zeigen
3 – Die genaue Unwucht anzeigen (Schritt 1 g anstatt
5 g) (ZENTRAL)
4 – Ausführung des Laufs (GRÜN) (F4)
Das Klebegewicht in den manuellen Abstandstaster
stecken, wie in Abb. 46 angezeigt.
Abb. 46
Lesen Sie das Abstandsmaß auf dem manuellen Ab-
standstaster ab. Bringen Sie das Klebegewicht auf
der Radaußenseite an (Abb. 47). Halten Sie sich
an den angegebenen Abstand (175 mm im Beispiel)
und verwenden Sie ein Gewicht, das dem erfassten
Wert entspricht (das Beispiel zeigt 30 g). Die Position
des Außengewichtes ist nicht ersichtlich, aber intern
verborgen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Abb. 45
Anzubringende Ge-
wichtsmenge
3 4
Abb. 47
Führen Sie einen Kontrolllauf aus, um den Auswucht-
zustand des Rads zu überprüfen. Das Display muss
die Nullstellung der Unwucht anzeigen.
Die STATIC Prozedur ist nun komplett ausgeführt.
14.4 Unwuchtmessung mit Zusatzprogram-
me
Die verfügbare Funktionen ermöglichen die Wahl der
passenden Gewichtspositionen, die an anderen Stellen
als den üblichen anbringen man muss (DYNAMISCHE
Unwucht).
ALU-Programme messen die Felgen über bereits in
Radauswuchtmaschine eingegeben Daten.
Die vom Bediener eingegebene Maße werden dann
je nach gewähltem Programm automatisch von der
Maschine korrigiert.
Auf der Programmstartseite (siehe Abs. 13) drücken
Sie "Taste F3"
Auf dem Monitor erscheint ein Fenster mit den ver-
schiedenen Ausgleichsmethoden, die Ihnen zur Wahl
stehen. Wählen Sie nun über die Taste "F2"
und/oder "F3"
TR" um die Wahl zu bestätigen und geben
Sie die Maße ein.
14.4.1 ALU-S
Gültig für Pkw/Motorräder
Bei ALU-S Funktion kann der Bediener 2 verschiedene
Stellen für das Anbringen der Klebegewichte auf die
Felgenaußen- und –innenseite einsetzen. Er ist so in
der Lage, die Stelle der Gewichte je nach seinen eigenen
Anforderungen zu wählen. Die Position des Außenge-
wichtes ist nicht ersichtlich, aber intern verborgen.
Bestätigen Sie über die "Taste CENTR". Geben Sie die
Maße (Abs. 14.1.2) ein und fahren Sie fort, wie im Abs.
14.4.12. angezeigt ist.
1296-M018-0_R
Seite 28 von 53
.
. Drücken Sie die Taste "CEN-
