RAVAGLIOLI G2.120R Betriebsanleitung Seite 40

RAVAGLIOLI S.p.A.

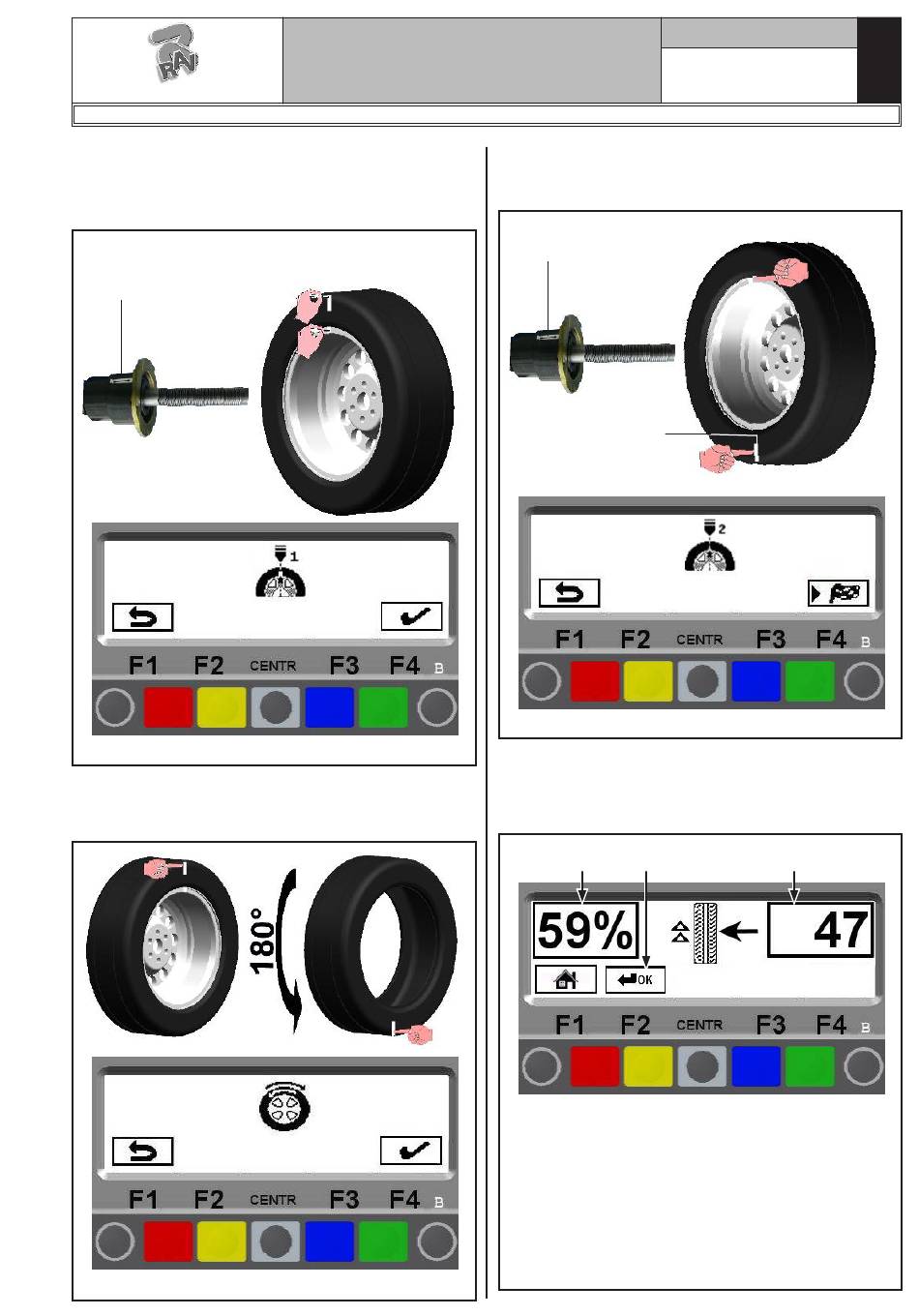

Markieren Sie sich z.B. mit Kreide einen Anhaltspunkt der
Felgen- und Reifenposition, die mit dem Pfeil am Flansch
übereinstimmen muss, so dass Sie später die Felge wieder
in der gleichen Position auf die Maschine spannen können.
Einen Anhaltspunkt der Felgen- und Reifenpositi-
on in Übereinstimmung mit dem Pfeil am Flansch
anzeichnen
Abb. 75
Entfernen Sie das Rad aus der Radauswuchtmaschine.
Nehmen Sie den Reifen ab und drehen Sie ihn auf der
Felge um 180 Grad weiter.
Abb. 76
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Spannen Sie das Rad erneut auf die Radauswuchtma-
schine und richten Sie dabei den markierten Anhalts-
punkt der Felge dem Pfeil am Flansch gegenüber aus.
Den markierten Anhaltspunkt auf der Felge am Pfeil
am Flansch positionieren
Abb. 77
Schließen Sie die Radschutzhaube (falls vorhanden)
und führen Sie über die "Taste F4" den zweiten Mess-
lauf aus. Am Ende der Radmesslauf erscheint am
Display das folgende Abbild:
LEGENDE
1 – Wert in %, um den die Unwucht in Bezug auf die
2 – Aktueller Wert der statischen Unwucht in Gram-
3 – Das System blendet daraufhin erneut die Anzei-
Seite 40 von 53
Den markierten
Reifenanhalts-
punkt dem Pfeil am
Flansch gegenüber
positionieren
1 3
aktuelle Radsituation reduziert werden kann
men. Der Wert kann durch eine weitere Drehung
von Rad und Felge reduziert werden
ge der vorausgehend erfassten Unwuchtwerte
ein (GELB) (F2)
1296-M018-0_R
D
Abb. 78
2
