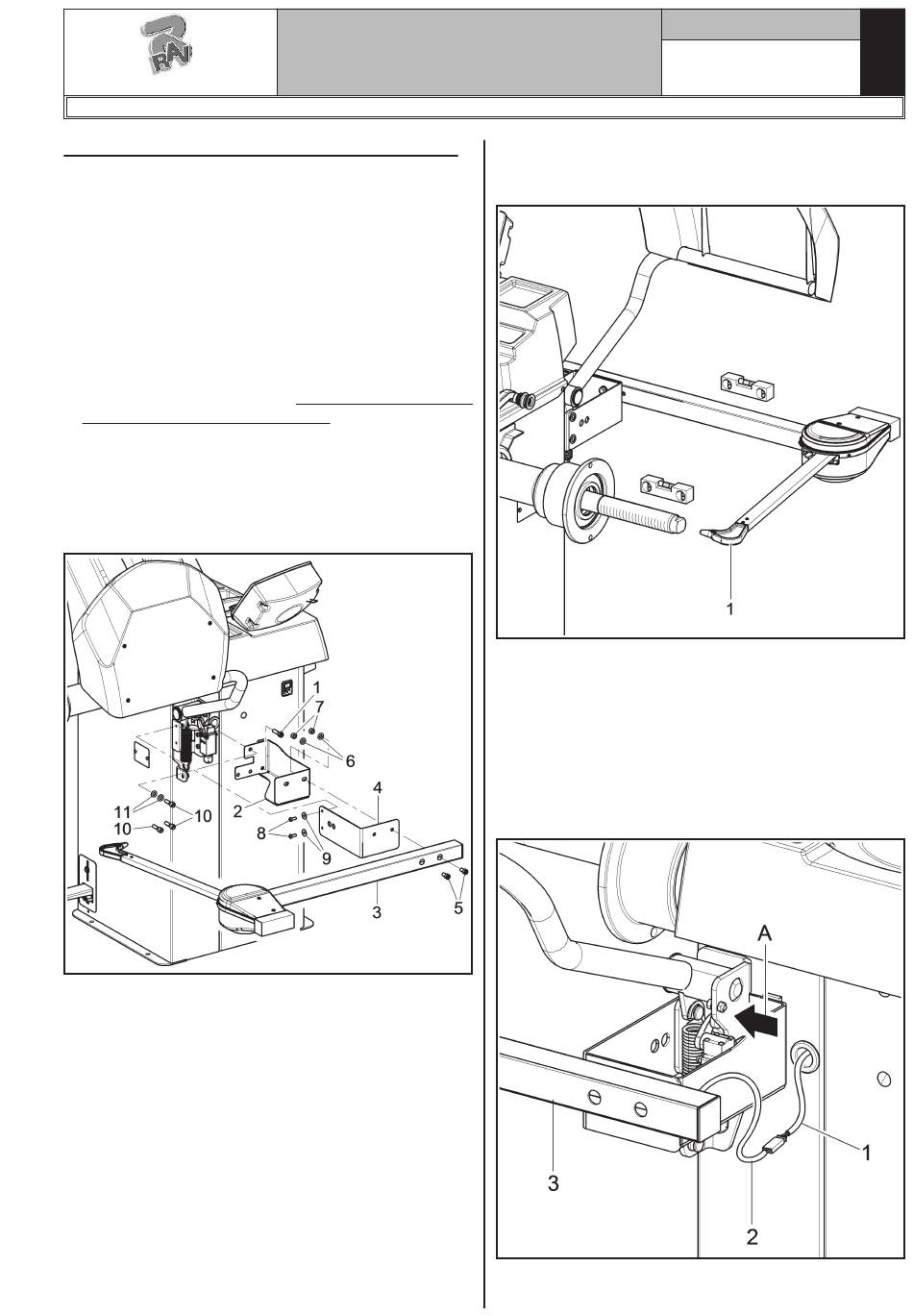

9.3.3 Montage des Breitentasters (Option)
1. Die Schrauben (Abb. 8 Pkt. 10) und Scheiben
(Abb. 8 Pkt. 11) von dem Radbedeckungsträger
abschrauben; passen Sie auf, dass Sie dieselbe
Halterung gehalten werde.
Der Bügel des Tasters (Abb. 8 Pkt. 2) in den Seiten-
schlitz des Radbedeckungsträgers einführen (siehe
Abb. 10 Pkt. A).
Die Befestigungsschraube (Abb. 8 Pkt. 1) und die
vorher gelockerte Schrauben (Abb. 8 Pkt. 10), in
den Zylindersbügel (Abb. 8 Pkt. 2) einführen; dann
den Satz auf die Gewindenieten an der Rückseite
des Gehäuses schrauben, ohne Verwendung von
die vorher demontierte Scheiben (Abb. 8 Pkt. 11).
Den Arm des Tasters (Abb. 8 Pkt. 3) an die Bügeln
(Abb. 8 Pkt. 2-4) mit den 2 Schrauben (Abb. 8
Pkt. 5), den Scheiben (Abb. 8 Pkt. 6) und den
Muttern (Abb. 8 Pkt. 7) festklemmen, und dabei
darauf achten, dass die Welle und der Tasterarm auf
gleicher Ebene sind (siehe Abb. 9).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
2. Dann auch noch sicherstellen, dass der Auflagestift
Abb. 8
3. Den Verbinder (Abb. 10 Pkt. 1) des aus der
4. Die Verkabelung mit Kabelschellen befestigen.
5. Den Breitentaster befähigen, und die Kalibrierung
Seite 14 von 53
des Tasters im Mittelpunkt von der Spindel (Abb. 9
Pkt. 1) aufliegt.
Maschine kommenden Kabels auf den Verbinder
(Abb. 10 Pkt. 2) des aus dem Arm des Tasters he-
raustretenden Kabels anschließen. Den verkabelten
Teil mit den Verbindern in den Innenbereich des
Arms einfügen (Abb. 10 Pkt. 3).
der Vorrichtung vornehmen.
1296-M018-0_R
D
Abb. 9
Abb. 10
