RAVAGLIOLI G2.120R Betriebsanleitung Seite 53

BREITENSPOTENTI-
OMETERSGERÄT
ABSTANDS-TASTER
DURCHMESSERS-
TASTER
ENCODER-
SCHEIBE
FRONT PIEZO
HINTER PIEZO
LEGENDE
1 – Netzkabel
2 – Schalter mit Steckdose
3 – Anschlusskabel von Schalter zum Transformator
4 – Sicherung
5 – Transformator
6 – Display Kit
7 – Motor
8 – Erdungskabel
9 – Front-Piezo
10 – Hinter-Piezo
11 – Sensorskabel für Radstellung
RAVAGLIOLI S.p.A.
MIKRO-GEHÄUSE
(FÜR G2.121RFM MODELL)
G2.120R - G2.121R - G2.121RFM

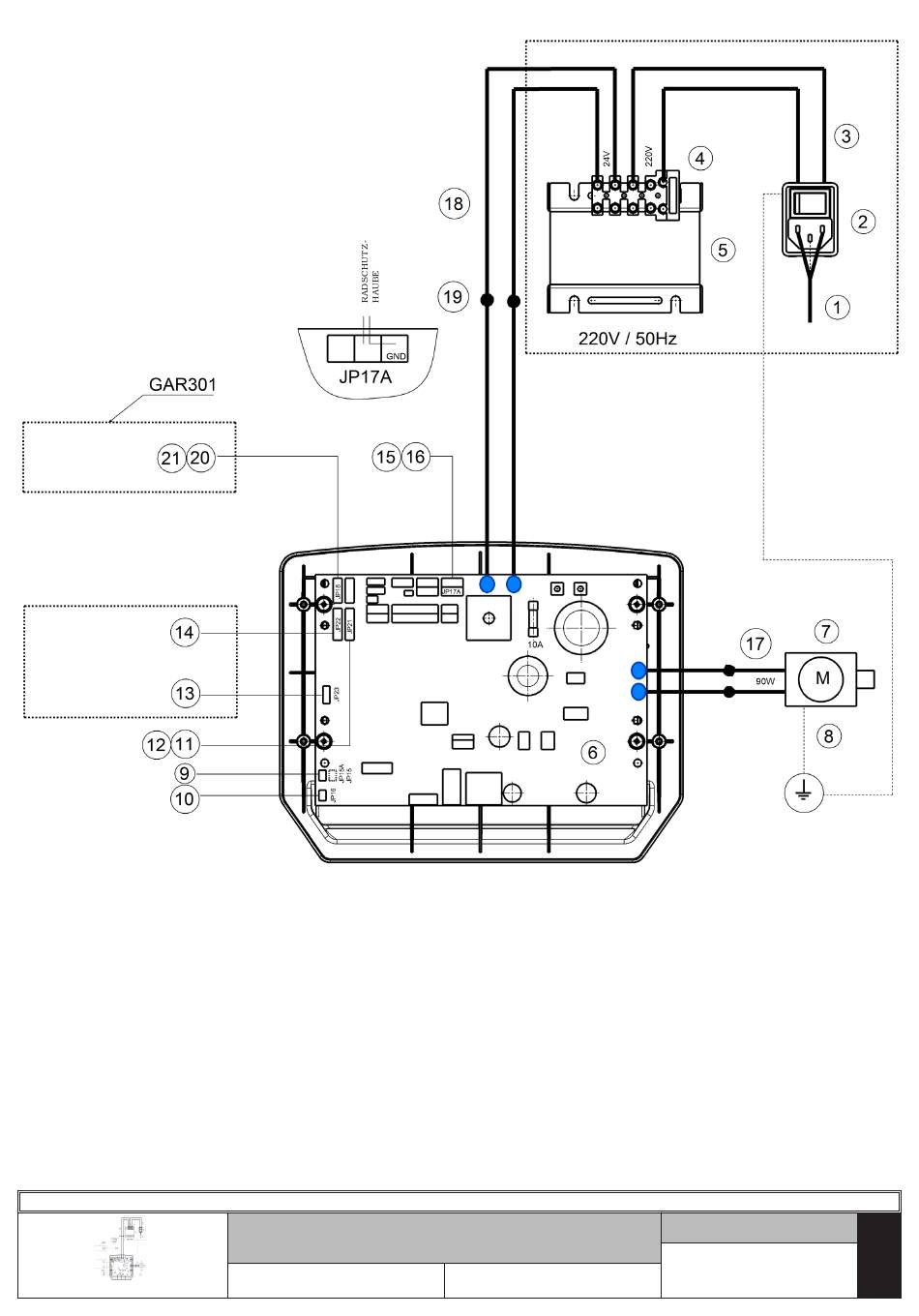

ELEKTRISCHES ANSCHLUSS-
SCHEMA
Tafel N°A - Rev. 0
12 – Gepufferte Encodersplatine
13 – Potentiometer mit Kabel
14 – Platine
15 – Kabel für Mikroradschutz (für G2.121RFM Mo-
dell)
16 – Endschalter (für G2.121RFM Modell)
17 – Verlängerung für Motorkabeln
18 – Verlängerung für Transformatorskabel
19 – Klemme für elektrischer Verbinder
20 – Breitenspotentiometersgerät Verlängerungskabel
(für GAR301)
21 – Potentiometer mit Abschirmkabel (für GAR301)
129605550
1296-M018-0_R
Seite 53 von 53
