RAVAGLIOLI S.p.A.
1

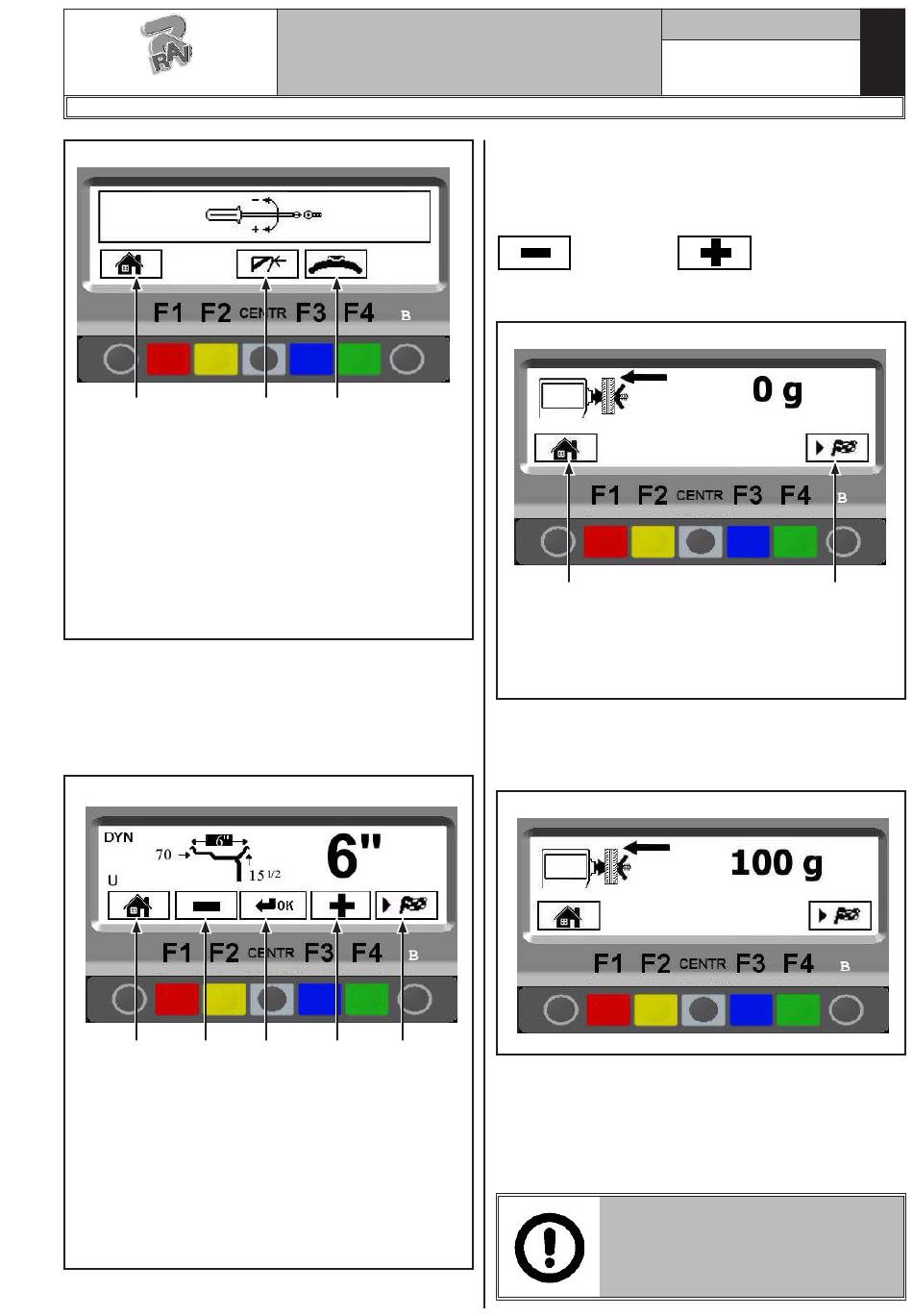

LEGENDE
1 – Rückkehr zum vorherigen Bildschirm (ROT)
(F1)
2 – Kalibrierung der "Spindel Null" ohne Gewichts-
beigabe aus. Diesen Vorgang müssen Sie nach
der Kalibrierung der Gewichtsmesssensoren
mit der Kalibriernormal-Vorrichtung ausführen
(ZENTRAL)
3 – Die Maschinenkalibrierung der Gewichtssenso-
ren ausführen (BLAU) (F3)
Ein möglichst ausgewuchtetes Rad mittlerer Größe (Ø
=13÷14", L = 4÷5") montieren.
Drücken Sie auf dem Bildschirm des Kalibrierungsme-
nüs (siehe Abb. 88) die "Taste F3", die der Kalibrie-
rung der Gewichtssensoren entspricht. Das Programm
zeigt Ihnen das folgende Abbild an:
1
2
LEGENDE
1 – Rückkehr zum vorherigen Bildschirm (ROT)
(F1)
2 – Die Werte der Radabmessung reduzieren
(GELB) (F2)
3 – Die Maße wählen und bestätigen (ZENTRAL)
4 – Die Werte der Radabmessung erhöhen (BLAU)
(F2)
5 – Das nächste Abbild anzeigen (GRÜN) (F4)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Abb. 88
2
3
Abb. 89
3
4
5
Geben Sie vorsichtig die Maße des Abstands, des
Durchmessers und der Breite des Rads ein. Drücken
Sie dazu die "Taste CENTR " um jedes Maß zu wählen
und zu bestätigen.
Geben Sie die gewünschten Werte über die "MINUS"
oder "PLUS"
Betätigen Sie die "Taste F4" zum Weitergehen. Das
Programm zeigt die folgenden Abbildung an:
1
LEGENDE
1 – Rückkehr zum vorherigen Bildschirm (ROT)
(F1)
2 – Ausführung des Radsmesslaufs (GRÜN) (F4)
Führen Sie gemäß Abb. 90, über die "Taste F4" einen
Radmesslauf ohne Gewichtsbeigabe aus.
Nach dem Messlauf zeigt Ihnen das Programm die
Abb. 91:
Bringen Sie nun ein 100 g Gewicht an der Außenseite
des Rads an und positionieren Sie es dabei auf 12 Uhr.
Führen Sie über die "Taste F4" den Messlauf aus.
Entfernen Sie nach dem Messlauf das 100 g Gewicht
von der Radaußenseite und setzen Sie sie auf die Ra-
dinnenseite, wie von der Abb. 92 gezeigt wird.
SETZEN SIE DAS 100 G GEWICHT
AUF DER INNENSEITE IN DIE
GLEICHE POSITION WIE AN DER
AUSSENSEITE BZW OBEN AUF
DER SENKRECHTEN.
1296-M018-0_R
Seite 46 von 53
Tasten ein.
Abb. 90
2
Abb. 91
D
