MAN MUSS DEN DRUCKRING
(ABB. 5 PKT. A) MONTIEREN, MIT
DER SEITE DER ZÄHNE ODER
ENTLADUNGEN ZUR SPANNMUT-
TER GERICHTET (SIEHE ABB. 5).
9.3

Vorgehensweise bei der Montage

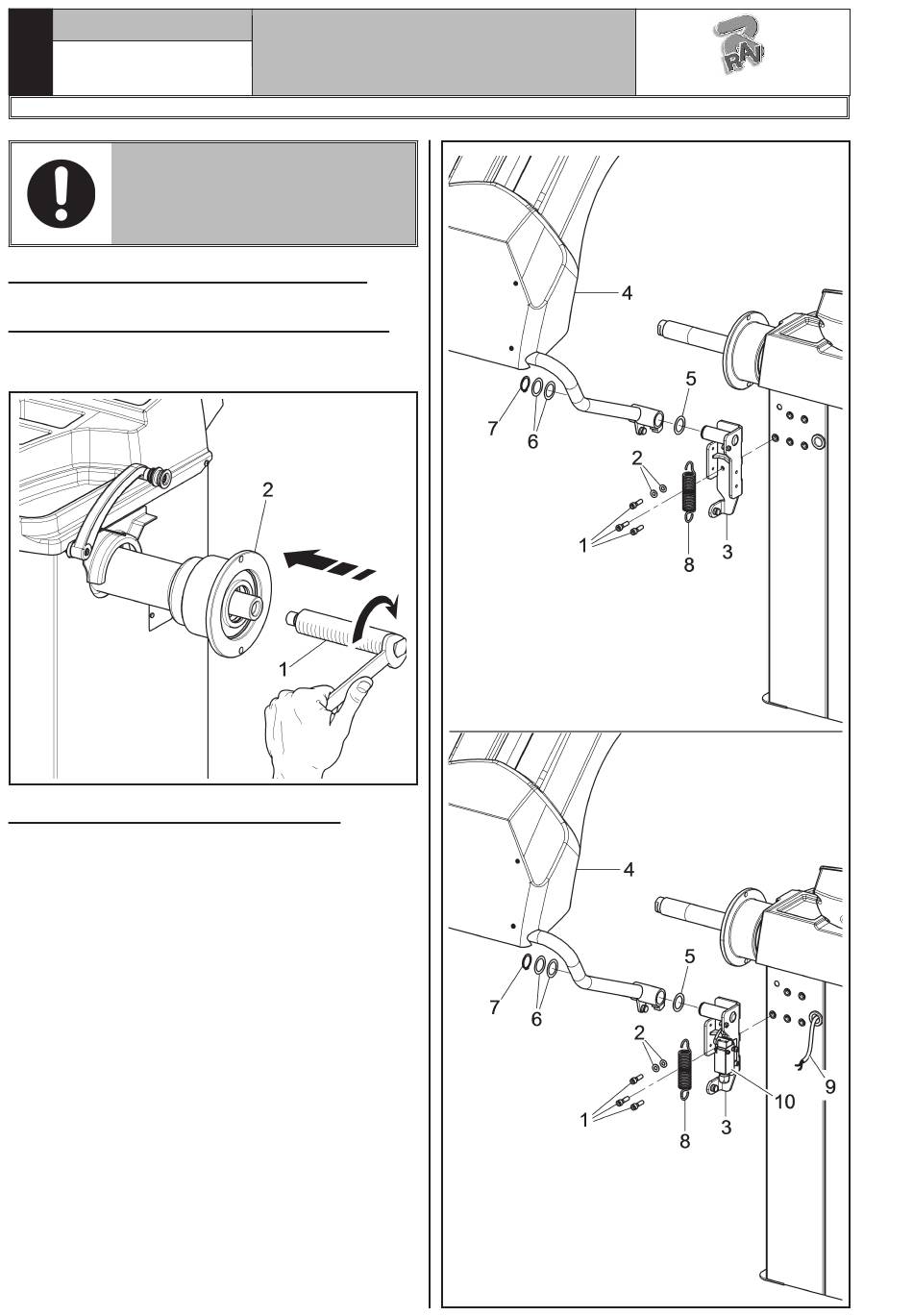

9.3.1 Montage der Welle auf den Flansch
Mit einem Sechskantschlüssel die Welle (Abb. 6
Pkt. 1) auf den Flansch schrauben (Abb. 6 Pkt. 2).

9.3.2 Montage der Radschutzhaube

1. Mit einem Sechskantschlüssel die 3 Schrauben
(Abb. 7 Pkt. 1) und die Scheiben (Abb. 7 Pkt. 2)
an das Schutzgehäuse (Abb. 7 Pkt. 3) in den spe-
ziellen Einsätzen an der Rückseite der Gehäuse
einschrauben. Montieren Sie das Schutzgehäuse
(Abb. 7 Pkt. 4) an die Halterung (Abb. 7 Pkt. 3)
(die Scheiben (Abb. 7 Pkt. 5 und 6) zwischen le-
gen) und Klemmen Sie das Schutzgehäuse mit dem
Seeger (Abb. 7 Pkt. 7) fest.
2. Die Feder (Abb. 7 Pkt. 8) zwischen der Halterungs-
basis und dem Verankerungsstift anhaken.
3. Die 2 vom Innenbereich (Abb. 7 Pkt. 9) des Ge-
häuses kommenden Drähte auf die normalerweise
offenen Kontakte (NO) des Mikroschalters (Abb. 7
Pkt. 10) anschließen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Abb. 6
Gültig für G2.121R Modell
Gültig für
G2.121RFM Modell
RAVAGLIOLI S.p.A.
Abb. 7
