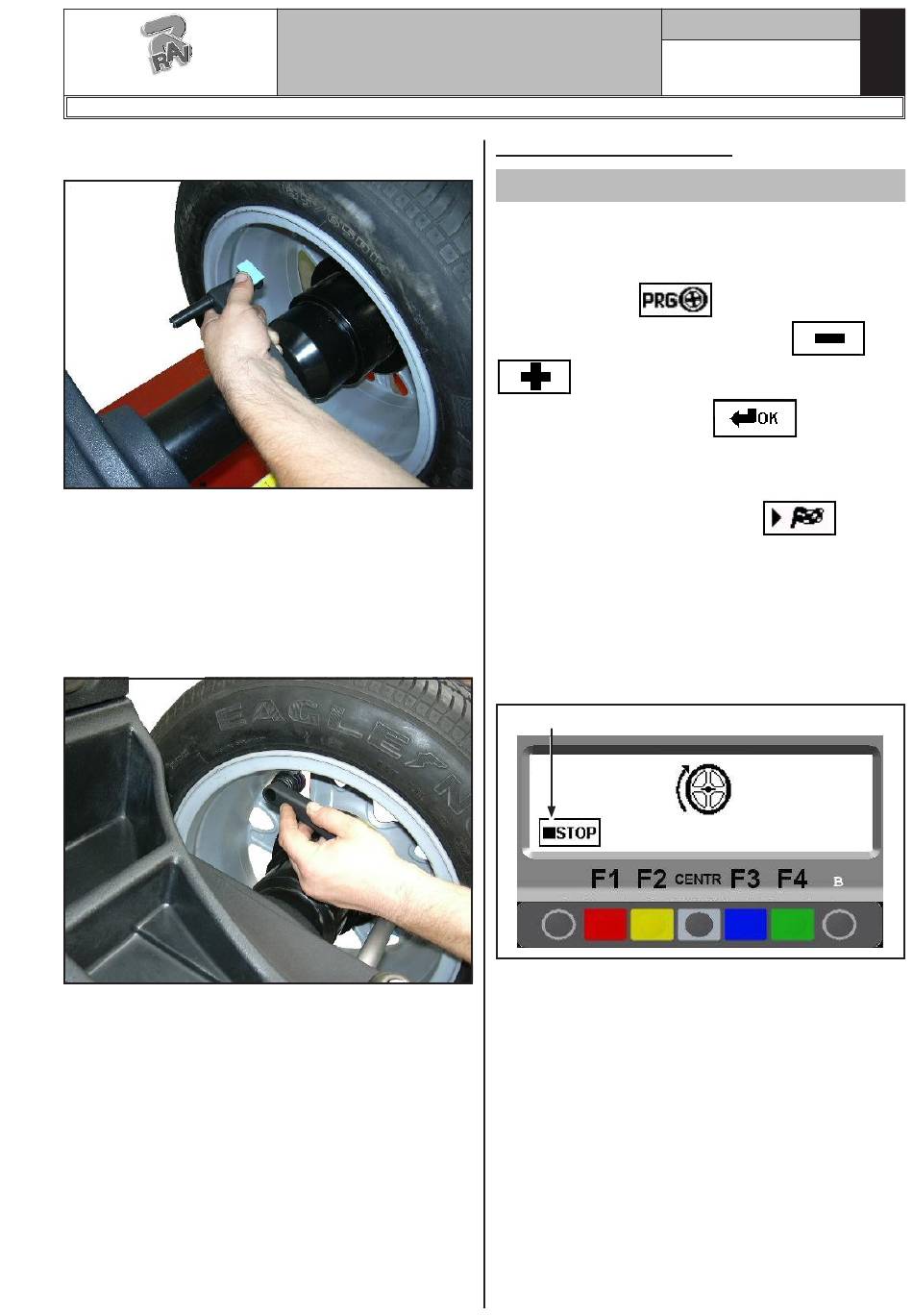

Das Klebegewicht in den manuellen Abstandstaster
stecken, wie in Abb. 50 angezeigt.
Abb. 50
Lesen Sie das äußere Abstandsmaß auf dem manuel-
len Abstandstaster ab. Bringen Sie das Klebegewicht
auf der Radaußenseite an (Abb. 51). Halten Sie sich
an den angegebenen Abstand (210 mm im Beispiel)
und verwenden Sie ein Gewicht, das dem erfassten
Wert entspricht (das Beispiel 30 g). Die Position des
Außengewichtes ist nicht ersichtlich, aber intern ver-
borgen. Drehen Sie das Rad, bis Sie die richtige Stelle
erreichen (Abs. 14.3.2).
Abb. 51
Lesen Sie das innere Abstandsmaß auf dem manuellen
Abstandstaster ab. Bringen Sie das Klebegewicht auf
der Radinnenseite an (Abb. 51), an den angegebenen
Abstand (55 mm im Beispiel) und verwenden Sie
ein Gewicht, das dem erfassten Wert entspricht (das
Beispiel 15 g). Drehen Sie das Rad, bis Sie die rich-
tige Stelle erreichen (Abs. 14.3.2). Führen Sie einen
Kontrolllauf aus, um den Auswuchtzustand des Rads
zu überprüfen. Das Display muss die Nullstellung der
Unwucht anzeigen.
Wenn das Klebegewicht hinter den Radspeichen man
versteckt, den Modus hinter den Radspeichen versteck-
te Gewichte im Kap. 17 konsultieren.
Die ALU-S Prozedur ist nun komplett ausgeführt.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
14.4.13 ALU 1- Verfahren
Gültig für Pkw
Stellen sicher, dass keine Steine und/oder Schlamm auf
das gibt es. Entfernen eventuelle Gegengewichte. Das
Rad montieren und die korrekte Befestigung überprü-
fen (Kap. 13). Auf der Anfangsseite (Kap. 13) drücken
Sie die "Taste F3"
gleichsart zu wählen. Drücken Tasten
Sie mit der Taste "CENTR"
die Radmaße mit dem entsprechenden manuellen
Abstandstaster (Abs. 14.1). Schließen Sie nach der
Dateneingabe die Radschutzhaube (falls vorhanden)
oder drücken Sie die "F4 Taste"
Durchlauf zu starten. Das Rad erreicht in wenigen
Sekunden den Beharrungszustand und das Display
der Radauswuchtmaschine zeigt die Raddrehung an
(Abb. 52). Berühren Sie das Rad während der Ma-
ßerfassung nicht, es hält automatisch und auch unter
Berücksichtigung der gemessenen Unwucht am Ende
des Messlaufs so an, dass das äußere Gewicht genau
auf 12 Uhr Stellung angebracht werden kann.
Das Display zeigt den Wert der zur Korrektur der Un-
wucht anzubringenden Gewichte an (Abb. 53).
Drehen Sie das Rad nun so lange in die von den Pfeilen
angezeigte Richtung, bis die für die Korrektur der Un-
wucht korrekte Position erreicht wurde (Abs. 14.3.2).
