Modus ALUS
Zweiter erfasster Messwert
für die Außenseite
• Ausführen einer Messung im Modus STAT 1 und
STAT 2:
Auf der Anfangsseite die Taste "F2"
cken, den gewünschten Modus mit der Taste "F3"
wählen (z.B. STAT 1; Abb. 26). Den au-
tomatischen Messstab ausfahren und in die zu spei-
chernde Position auf der Felgeninnenseite bringen.
Den Messstab einige Sekunden in dieser Position
belassen. Die erfolgreiche Ausführung der Messung
wird durch die Anzeige des schwarzen Pfeil.
Messwert wird erfasst

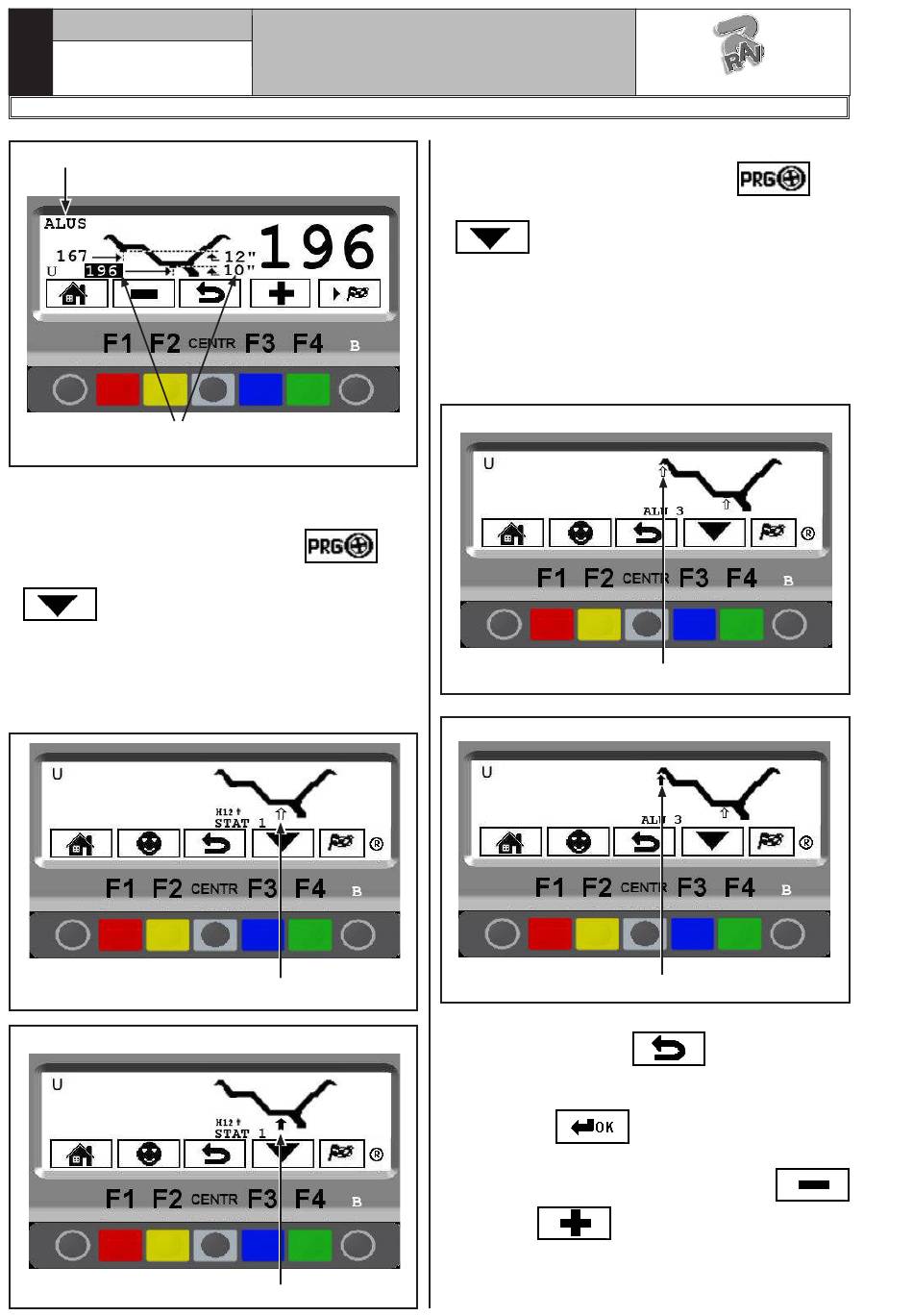

Abb. 26
Erfolgreiche Messung. Schwarzer Pfeil
