Seite 19 von 53

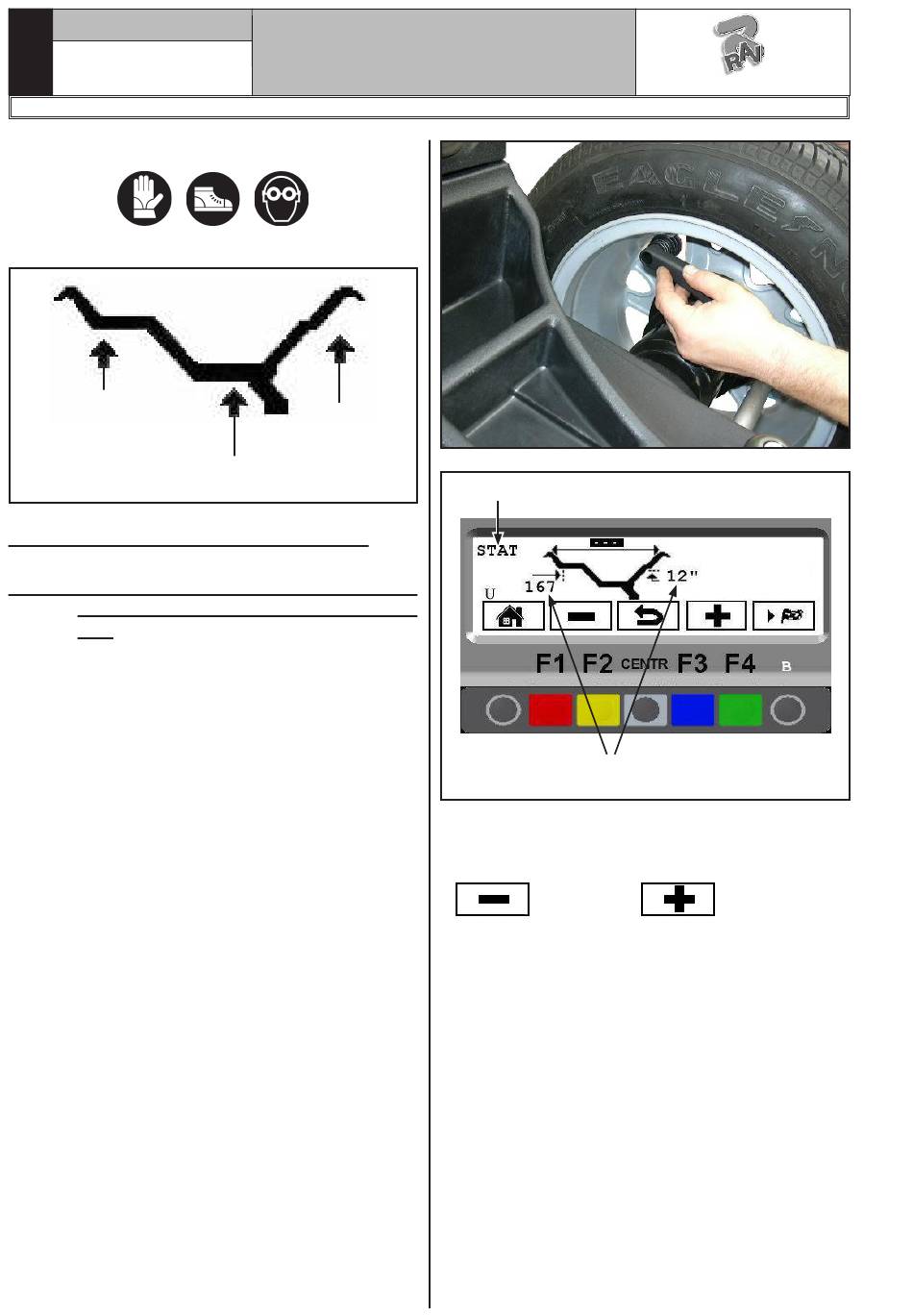

14.0 RADAUSWUCHTEN

Symbole auf dem Monitor
Felgenaußenseite
(Radauswuchtma-
schinenseite)
Felgeninnenseite

14.1 Erfassung der Radabmessungen

14.1.1 Automatische Einstellung der Radab-
messungen (Abstand und Durchmes-
ser)
Alle Radauswuchtmaschinen können mit einem
automatischen Tasterstab ausgerüstet sein. Hierbei
handelt es sich um eine Methode, die sich als sehr
einfach und präzise erweist und die ein automatisches
Erfassen des Radabstands von der Maschine und des
Raddurchmessers an dem Punkt ermöglicht, an dem
das Gewicht angebracht werden soll. Der Tasterstab
ermöglicht ein korrektes Anordnen der Gewichte an
der Radsinnenseite.
Der Wert des Abstands der Felge von der Maschine wird
immer mit der Maßeinheit "mm" eingegeben.
Die Maße von Breite und Durchmesser können hin-
gegen in "Zoll" oder in "mm" eingegeben werden. Die
Beispiele in dieser Betriebsanleitung verstehen sich
in "Zoll".
Der automatische Tasterstab speichert die Durch-
messer- und Abstandswerte, sobald er aus seiner
Ausgangsstellung gezogen wird.
• Ausführen einer Messung im Modus DYNAMISCH:
Fahren Sie nun den automatischen Tasterstab. Das
Programm schaltet direkt von der Anfangsseite
(Abb. 20) zur nachstehend gezeigten Seite.
Den automatischen Tasterstab an den Innenrand der
Felge (Abb. 19) in Messposition bringen und einige
Sekunden lang in Position halten, wird die erfolg-
reiche Maßerfassung durch Anzeige des Messwerts
(Modus Statisch) (siehe Abb. 20) bestätigt.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Felgenaußen-
Abb. 19
seite
Die Radbreite eingeben.
Wenn man nicht über den automatischen Breiten-
taster verfügt, muss man nur die Taste "MINUS"
gewünschte Breite erreicht wird (siehe Abb. 23).
Die auf der Felge angegebene Nennbreite eingeben
oder manuell mit dem Skalentaster überprüfen, der
man an der Außen- und Innenseite des Rads setzt
an, wie in der Abb. 21. In diesem letzten Fall muß
die zu beschließende Maßnahme um ¼ von Zoll
gesunken werden.
Verfügt man hingegen über den automatischen Brei-
tentaster (Option), die Messtasterspitze gegen den
Außenrand der Felge positionieren (siehe Abb. 22),
wird die erfolgreiche Ausführung der Messung durch
die Anzeige des erfassten Werts signalisiert (siehe
Abb. 23).
Modus Statisch
Messwerte von Abstand
und Durchmesser erfasst
oder "PLUS"
RAVAGLIOLI S.p.A.
Abb. 20
drücken, bis die
