RAVAGLIOLI G2.120R Betriebsanleitung Seite 20

RAVAGLIOLI S.p.A.
MANUEL-
LER TAS-
TER
Manuelle
Breitemes-
sung

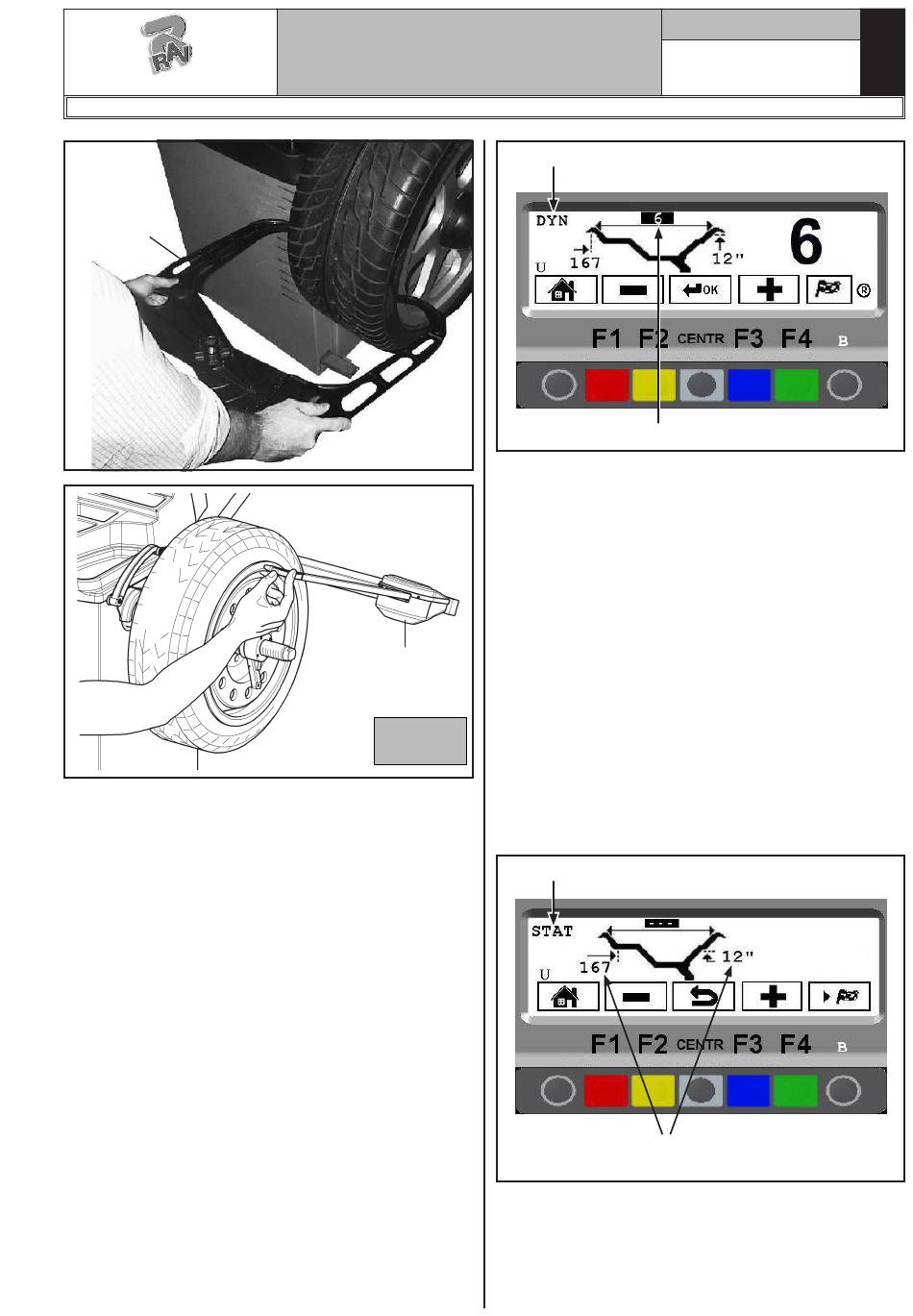

Nach Erfassung der Radbreite stellt sich das Pro-
gramm auf die dynamische Messung ein (siehe
Abb. 23)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
Abb. 21
• Ausführen einer Messung im Modus ALU-S und
Abb. 22
Automatische
Breitemessung
GAR301
Seite 20 von 53
Dynamischer Modus
Erfasster Breitenmesswert
STATISCH:
Den automatischen Tasterstab ausfahren, in die zu
speichernde Position bringen (siehe Abb. 19), und
einige Sekunden in dieser Position belassen, wird
die erfolgreiche abgeschlossene Messung für den
erste Punkt durch Anzeige des Messwerts (Modus
Statisch, Abb. 24) bestätigt. Ohne den Taster wieder
in ihre Ausgangsstellung zu bringen, den automa-
tischen Tasterstab weiter ausfahren und in die für
den zweiten Punkt zu speichernde Position bringen.
Den Messstab einige Sekunden in dieser Position
belassen. Die erfolgreiche Ausführung der Messung
für den zweiten Punkt wird durch die Anzeige des
erfassten Messwerts.
In diesem Fall wird die Breite (der Abstand, in dem
die Gewichte positioniert werden) automatisch
gespeichert. Dieses Maß kann von Hand geändert
werden (siehe Abs. 15.1.2).
Modus Statisch
Erster erfasster Messwert
für die Innenseite
1296-M018-0_R
D
Abb. 23
Abb. 24
