RAVAGLIOLI G2.120R Betriebsanleitung Seite 4

RAVAGLIOLI S.p.A.

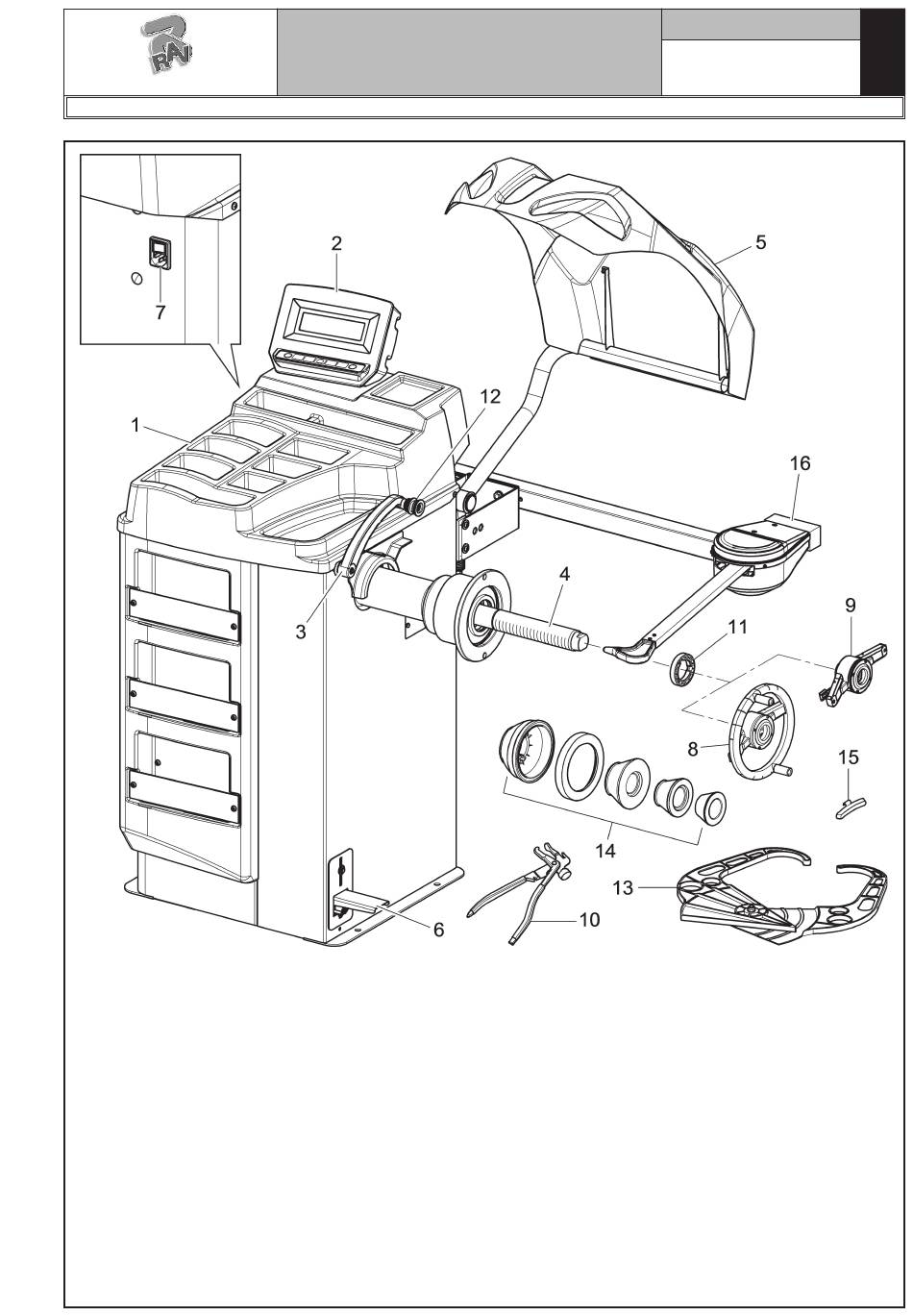

LEGENDE
1 – Gewichtshalterbrett
2 – LCD-Anzeige/Bedientafel
3 – Abstandstaster
4 – Gewindewelle
5 – Radschutzhaube (nur für Modelle G2.121R - G2.121RFM)
6 – Fußbremse (nur für G2.121RFM Modell)
7 – Hauptschalter
8 – Spannmutter mit Handrad (nur für G2.120R Modell)
9 – Schnellspannnutmutter (nur für Modelle G2.121R - G2.121RFM)
10 – Greifzange für Gewichte
11 – Druckring
12 – Greifzange für Anbringung des Gewichtes
13 – Manueller Taster
14 – Kegel + Schutzwanne
15 – Wägensgegengewicht
16 – Breitentaster (Option)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
1296-M018-0_R
Seite 4 von 53
Abb. 1
D
