G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS
9.2.6 Montage der Radschutzhaube mit
automatischen Breiten-Messvorrich-
tung (serienmäßig bei einigen Model-
len)

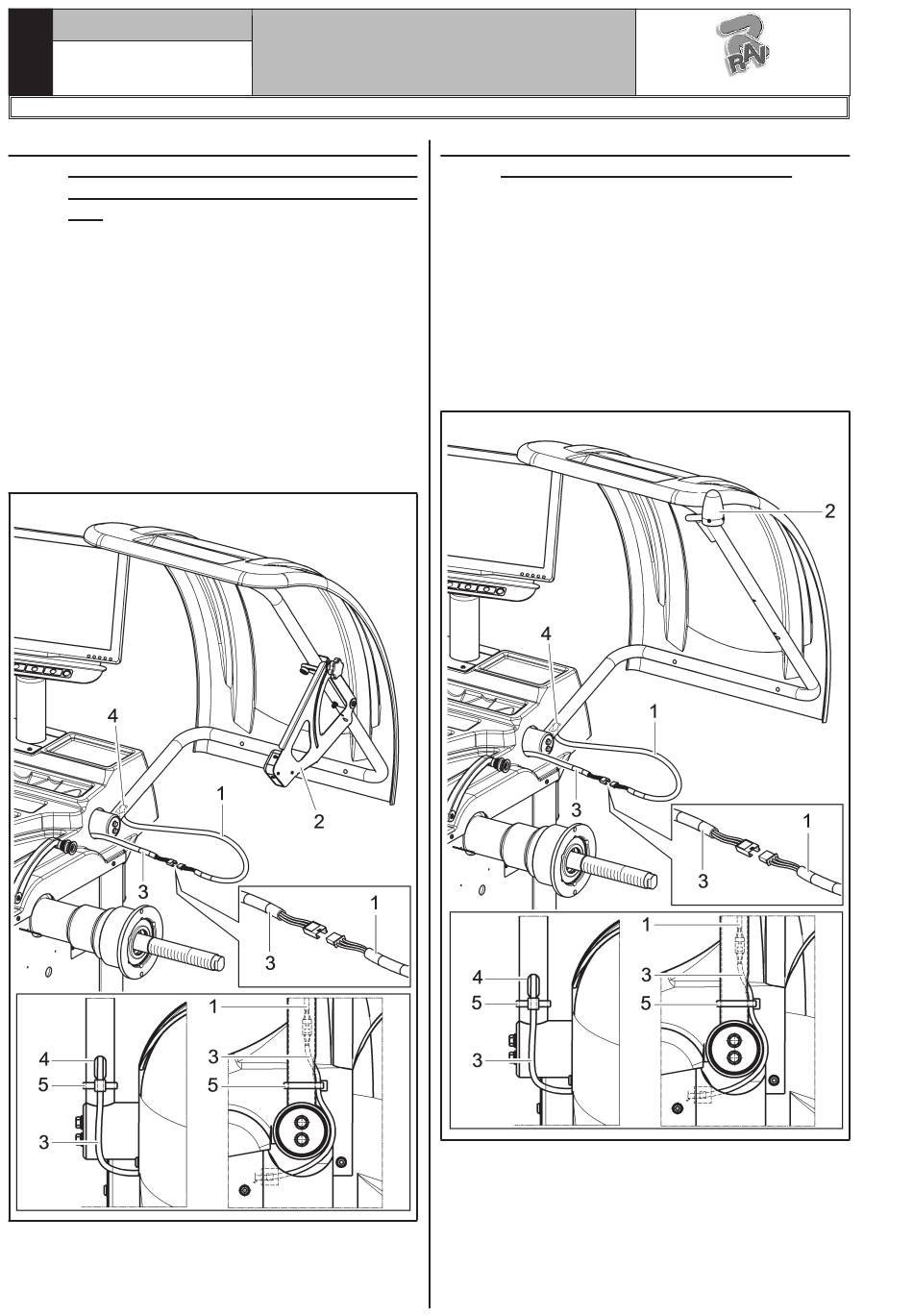

1. Bringen Sie das Schutzgehäuse mit automatischem
Breitenmessgerät an, wie in Abschnitt 9.2.5 be-
schrieben.
2. Anschließen Sie das Kabel (Abb. 19 Pkt. 1) des
Ultraschall-Sensors der Automatische Felgenbrei-
ten-Messvorrichtung (Abb. 19 Pkt. 2) an den
vorbereitete Verbinder (Abb. 19 Pkt. 3).
3. Am Ende der Verbindung, stecken Sie die Verbinder
in die Bohrung (Abb. 19 Pkt. 4) der Radbede-
ckung, wie auf Abb. 19 dargestellt wird. Schließ-
lich das Kabel (Abb. 19 Pkt. 3) mit einer Schelle
(Abb. 19 Pkt. 5) befestigen.
Abb. 19
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.2.7 Montage der Radschutzhaube mit "12-
1. Bringen Sie das Schutzgehäuse mit "12-Uhr" Laser-
einrichtung an, wie in Abschnitt 9.2.5 beschrieben.
2. Verbinden Sie das Kabel (Abb. 20 Pkt. 1) des
externen Lasergeräts (Abb. 20 Pkt. 2) mit dem
mitgelieferten Stecker (Abb. 20 Pkt. 3).
3. Am Ende der Verbindung, stecken Sie die Verbinder
in die Bohrung (Abb. 20 Pkt. 4) der Radbede-
ckung, wie auf Abb. 20 dargestellt wird. Schließ-
lich das Kabel (Abb. 20 Pkt. 3) mit einer Schelle
(Abb. 20 Pkt. 5) befestigen.
Abb. 20
Uhr" Lasereinrichtung (Option)
