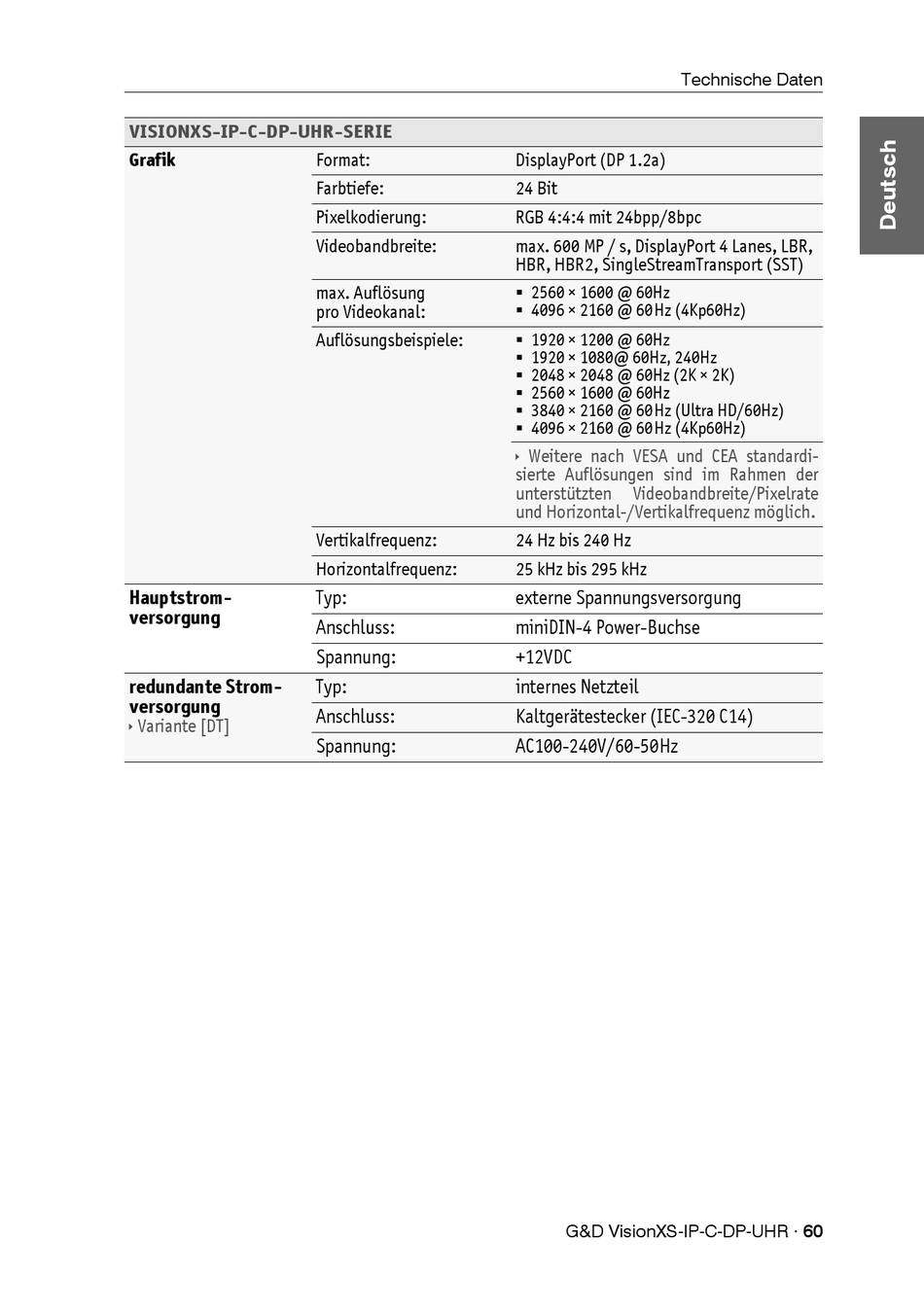

G&D VisionXS-IP-C-DP-UHR Installation Und Bedienung Seite 65

VISIONXS-IP-C-DP-UHR-SERIE
Grafik
Hauptstrom-
versorgung
redundante Strom-
versorgung
 Variante [DT]
Format:
Farbtiefe:
Pixelkodierung:
Videobandbreite:
max. Auflösung
pro Videokanal:
Auflösungsbeispiele:
Vertikalfrequenz:
Horizontalfrequenz:
Typ:
Anschluss:
Spannung:
Typ:
Anschluss:
Spannung:
Technische Daten
DisplayPort (DP 1.2a)
24 Bit
RGB 4:4:4 mit 24bpp/8bpc
max. 600 MP / s, DisplayPort 4 Lanes, LBR,
HBR, HBR2, SingleStreamTransport (SST)
 2560 × 1600 @ 60Hz
 4096 × 2160 @ 60 Hz (4Kp60Hz)
 1920 × 1200 @ 60Hz
 1920 × 1080@ 60Hz, 240Hz
 2048 × 2048 @ 60Hz (2K × 2K)
 2560 × 1600 @ 60Hz
 3840 × 2160 @ 60 Hz (Ultra HD/60Hz)
 4096 × 2160 @ 60 Hz (4Kp60Hz)
 Weitere nach VESA und CEA standardi-
sierte Auflösungen sind im Rahmen der
unterstützten Videobandbreite/Pixelrate
und Horizontal-/Vertikalfrequenz möglich.
24 Hz bis 240 Hz
25 kHz bis 295 kHz
externe Spannungsversorgung
miniDIN-4 Power-Buchse
+12VDC
internes Netzteil
Kaltgerätestecker (IEC-320 C14)
AC100-240V/60-50Hz
G&D VisionXS-IP-C-DP-UHR · 60
