Installation
Monitor des Arbeitsplatzes anschließen

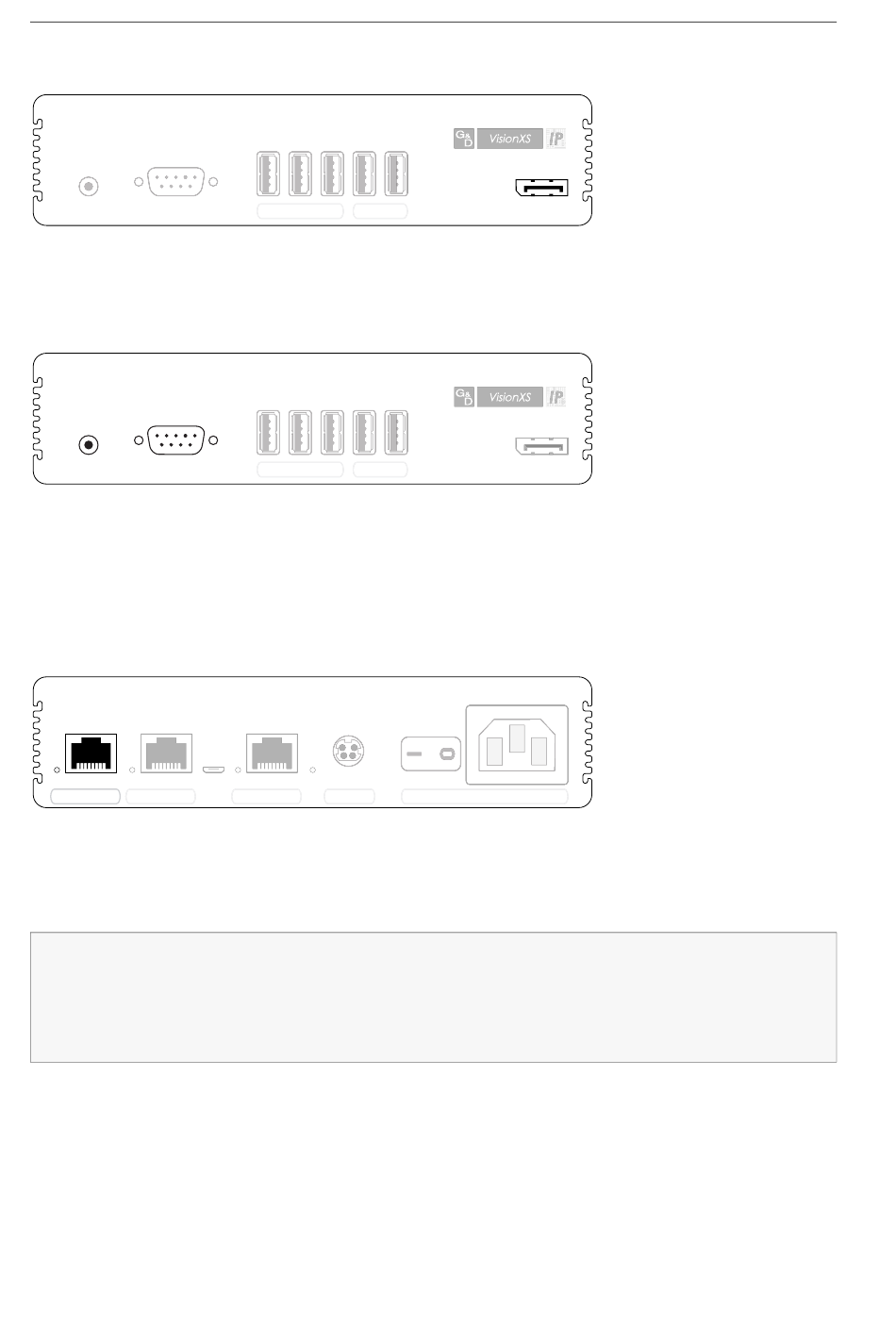

Line Out Line Out Serial Serial
Schließen Sie den Monitor des Arbeitsplatzes an.
DP Out:
Audio- und RS232-Schnittstellen verbinden (modellabhängig)
Line Out Serial
Line Out: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des
Arbeitsplatzes an.
Serial: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.

Verbindung mit dem Gigabit-Ethernet herstellen

Transmission 1 Transmission 2 Transmission 2
Transmission 1: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der
Kategorie 6 (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit-
Ethernet zu verbinden.
HINWEIS:
Die Freischaltung des kostenpflichtig erhältlichen
Features aktiviert die
Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung
(Link Aggregation) mit dem Gigabit-Netzwerk herzustellen.
11 · G&D VisionXS-IP-C-DP-UHR
Generic Generic Keyb./Mouse Keyb./Mouse
Generic Generic Keyb./Mouse Keyb./Mouse
Service Service Network Network Pwr Main Power Pwr Main Power
Transmission 2
DP Out
DP Out DP Out
Red. Power Red. Power
-Schnittstelle.
Transm. Redundancy -
