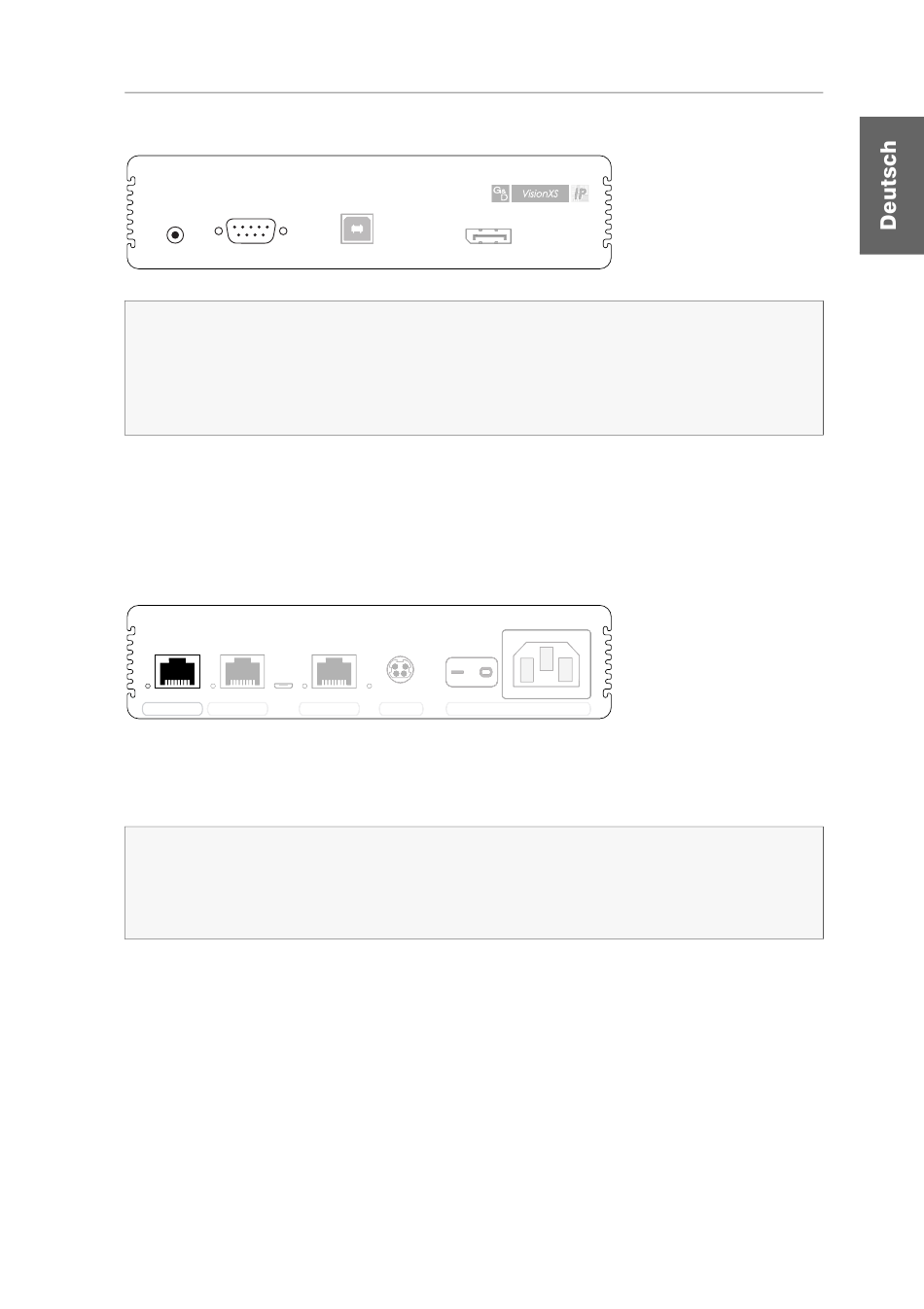

Audio- und RS232-Schnittstellen verbinden (modellabhängig)
Line In Serial
HINWEIS: Die Audio-Daten werden in der Standardeinstellung des KVM-Exten-
ders zwischen den Switches übertragen.
Zusätzlich können Sie im OSD die Übertragung der RS232-Daten aktivieren und
alternativ die Übertragung der Audio-Daten deaktivieren (siehe Signale (de)aktivie-
ren auf Seite 24).
Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle.
Line In:
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser
Serial:
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.
Verbindung mit dem Gigabit-Ethernet herstellen
Transmission 1 Transmission 2 Transmission 2 Service Service
Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der
Transmission 1:
Kategorie 6 (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit-
Ethernet zu verbinden.
HINWEIS: Die Freischaltung des kostenpflichtig erhältlichen
Features aktiviert die
Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung
(Link Aggregation) mit dem Gigabit-Netzwerk herzustellen.
USB CPU USB CPU DP CPU DP CPU
Network Network Pwr Main Power Pwr Main Power
Transmission 2 -Schnittstelle.
Red. Power Red. Power
Transm. Redundancy
