RAVAGLIOLI S.p.A.
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

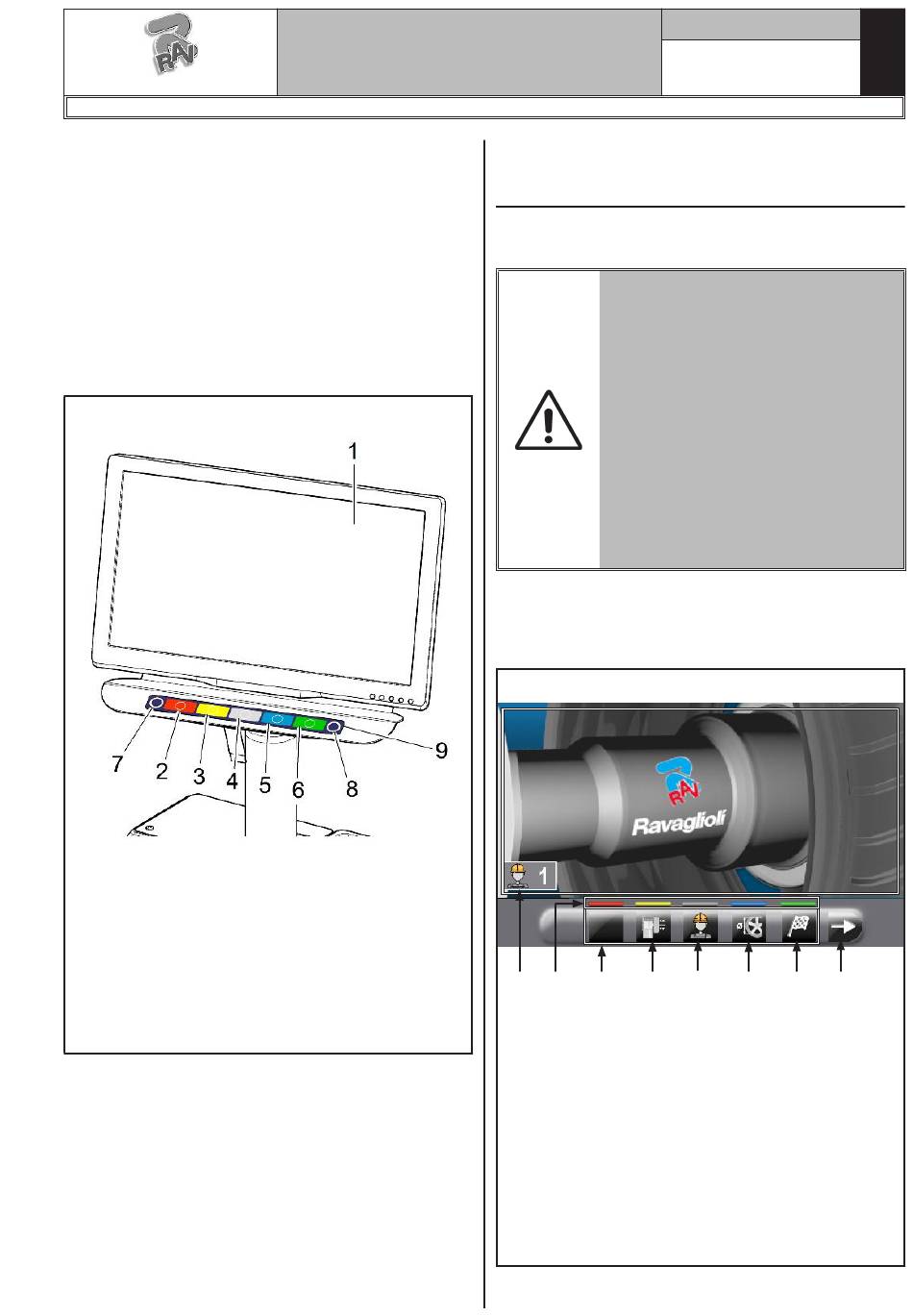

13.0 DISPLAY MIT TASTATUR
Die Radauswuchtmaschinen verfügen einem LCD
Multifunktionspanel-Display mit einer Tastatur, um
zu interagieren und die Befehle in grafischer Form auf
dem Display zu betätigen.
Auf diesem Display gibt es alle die Informationen für
ein richtige Radauswuchtverfahren wie z.B., wo er
die Klebe- oder Klammergewichte anzubringen hat,
welche Auswuchtmethode oder Optionen gerade ver-
wendet werden sowie die korrekte Drehrichtung des
Rads für das korrekte Anordnen der internen/externen
Gewichte.
Abb. 43
LEGENDE
1 – Display
2 – Taste Funktionen (rot)
3 – Taste Funktionen (gelb)
4 – Taste Funktionen (grau)
5 – Taste Funktionen (blau)
6 – Taste Funktionen (grün)
7 – Taste vorherige Seite
8 – Taste nächste Seite/Druck
9 – Knopfschalttafel (Tastatur mit 7 Tasten)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
14.0 RADAUSWUCHTEN
14.1 Ein- und Ausschalten der Vorrichtung
Drücken Sie den Hauptschalter auf "ON" (Abb. 27
Pkt. 1), der in der Rückseite des Gerätes liegt.
Warten Sie einige Sekunden, bis das komplette Laden
des operationellen Programms. Das Gerät ist betriebs-
bereit, wenn der "Home"-Symbol Hauptbildschirm auf
dem Monitor sichtbar wird.
Seite 44 von 91
BEIM EINSCHALTEN DER PNEU-
MATISCHEN MODELLE WIRD DIE
PNEUMATISCHE SPINDEL IMMER
GEÖFFNET. GEHEN SIE BITTE
VORSICHTIG VOR. NÄHERN NICHT
HÄNDE ODER ANDERE KÖRPER-
TEILE NICHT DER SICH IN BEWE-
GUNG BEFINDENDEN SPINDEL.
SIE AUCH PASSEN AUF , WENN BE-
REITS EIN RAD AUF DIE SPINDEL
AUFGESPANNT WIRD, DA DIESE
WÄHREND SPINDELÖFFNUNG
DURCH DIE REAKTION AUS DER
SPINDEL GESTOSSEN WERDEN
KÖNNTE.
Abb. 44
A B
C
4
LEGENDE
A – Anzeigefläche der Informationen/Operationen
B – Farbidentifikationstasten zu bedienen
C – Funktionssymbole
1 – Programmtaste und Erfassung des Messwerts
2 – Knopf Raddurchlauf
3 – Gehen Sie zur nächsten Seite
4 – Öffnung/Schließung der pneumatischen Spin-
del (nur bei Modellen mit pneumatischer Spin-
del) (in der Regel im Notfall anwenden)
5 – Benutzermanagement (wenn aktiviert) (Ma-
nagement der Benutzer nicht aktiviert bei
Lieferung der Maschine)
1297-M058-00
5
1
2
3
DE
