1297-M058-00
DE
Seite 17 von 91
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

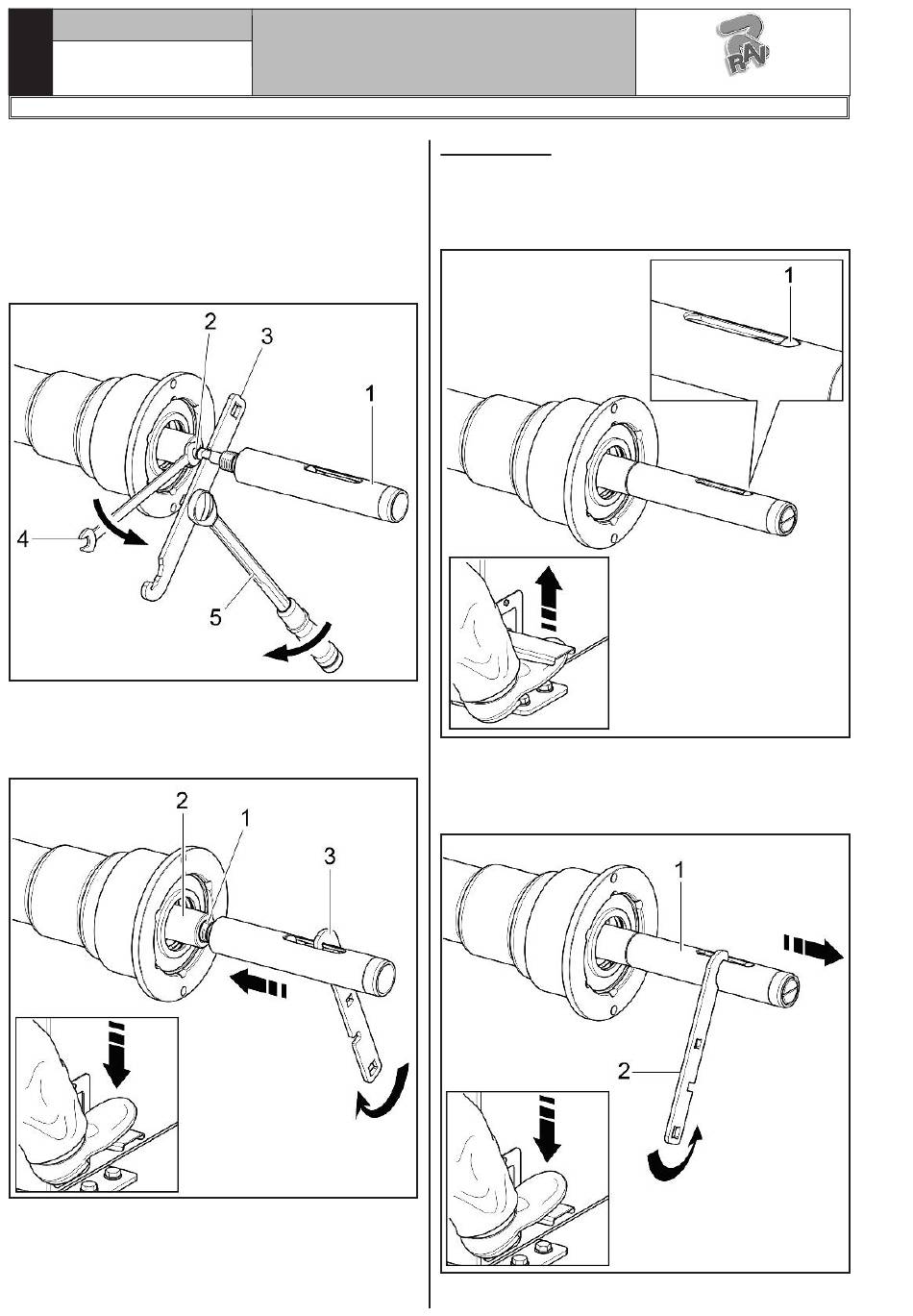

3. Den innere Schaft des Reifen (Abb._7 Pkt. 1) mit
dem mit dem inneren Schaft des Flansches (Abb._7
Pkt. 2) festziehen; verwenden Sie hierzu den im
Lieferumfang enthaltenen Schlüssel (Abb._7 Pkt.
3) und eine Schlüssel von 12 mm (Abb._7 Pkt. 4).
Auch eine Drehmomentschlüssel (Abb._7 Pkt. 5)
(nicht geliefert) auf einer der 2 Bohrungen des aus-
gerüsteten Schlüssel (Abb._7 Pkt. 3) verwenden.
4. Die Spindel durch Drücken der Bremse blockieren
und dann die Schraube der pneumatischen Welle
(Abb._8 Pkt. 1) auf der Flansch (Abb._8 Pkt. 2)
bis zum Anschlag anschrauben
5. Spannen Sie durch den mitgelieferte Schlüssel
(Abb._8 Pkt. 3).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
DEMONTAGE
1. Öffnen Sie die pneumatische Spindel mit dem spe-
ziellen Fußpedal und die exakte Position der äuße-
ren Kugel (Abb._9 Pkt. 1) kontrollieren, wie es im
Abb._9 erklärt wird.
Abb. 7
2. Die Spindel durch Drücken der Bremse blockieren
und dann die pneumatischen Welle (Abb._10 Pkt.
Abb. 8
1) freigeben; verwenden Sie hierzu den im Liefer-
umfang enthaltenen Schlüssel (Abb._10 Pkt. 2).
RAVAGLIOLI S.p.A.
Abb. 9
Abb. 10
