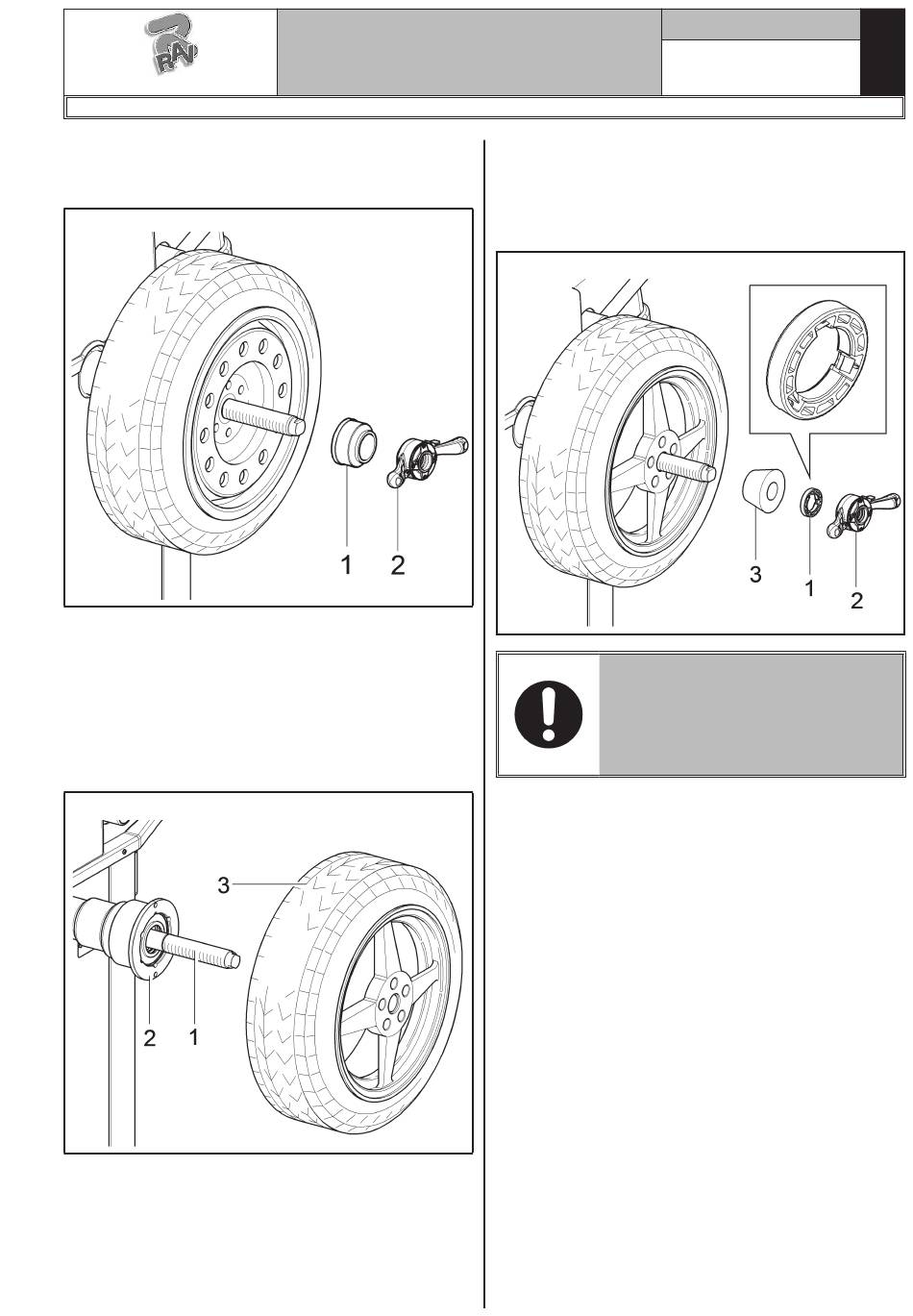

4. Die Schutzkappe (Abb. 30 Pkt. 1) in die Spann-
mutter (Abb. 30 Pkt. 2) einsetzen und gegen das
Rad arretieren.
Abb. 30
Bei einigen Aluräder mit sehr hoher Zentrierung muss
der Kegel auf der Radaußenseite montiert werden.
5. Spindel (Abb. 31 Pkt. 1) reinigen, bevor das Rad
aufzuspannen.
6. Das Rad (Abb. 31 Pkt. 3) bis zum Auflageflansch
aufspannen. Dabei soll die Felgeninnenseite
(Abb. 31 Pkt. 2) zur Radauswuchtmaschine ge-
richtet sein.
Abb. 31
BEDIENUNGS- UND
WARTUNGSHANDBUCH
7. Den Konus montieren (Abb. 32 Pkt. 3). Die engere
8. Den Druckring (Abb. 32 Pkt. 1) in die Spann-
Abb. 32
Seite 40 von 91
Konusseite soll gegen das Rad gerichtet sein.
mutter (Abb. 32 Pkt. 2) einsetzen und den Konus
(Abb. 32 Pkt. 3) arretieren.
MAN MUSS DEN DRUCKRING
(ABB. 32 PKT. 1) MONTIEREN,
MIT DER SEITE DER ZÄHNE,
ODER ENTLADUNGEN ZUR NUT-
MUTTER, GERICHTET (ABB. 32
PKT. 2).
