11.0 PNEUMATIKANSCHLUSS

Bei Modellen mit pneumatischer Spindel
JEDER AUCH NUR KLEINSTE
PNEUMATISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN
ANSCHLUSS, SIND DIE PEDALE
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.

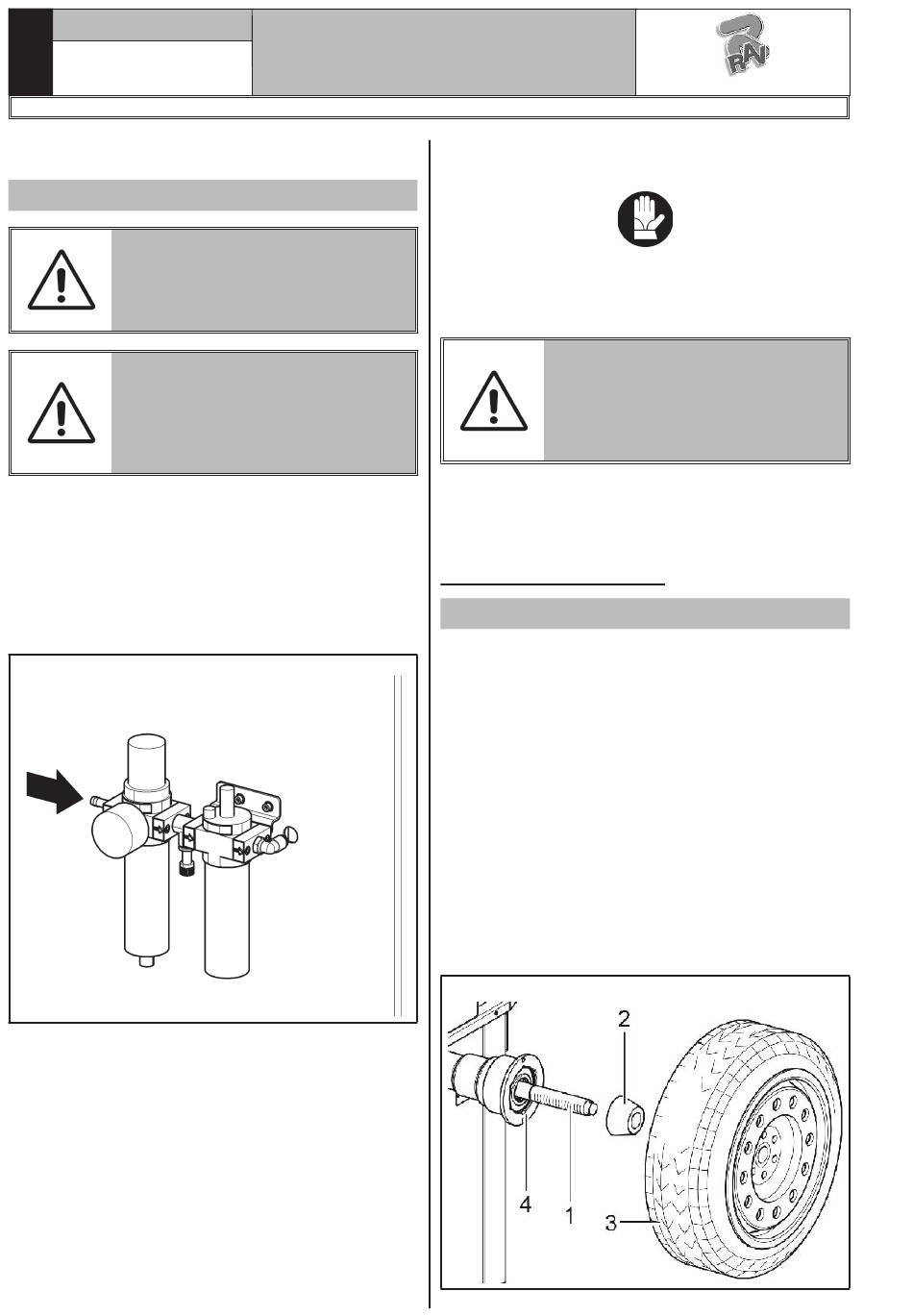

Schließen Sie die Radauswuchtmaschine über den
speziellen Anschluss auf ihrer Rückseite an die Druck-
luftanlage der Werkstatt an (siehe Abb. 28).
Die Pneumatikanlage, die die Maschine versorgt, muss
in der Lage sein, gefilterte und entfeuchtete Luft mit
einem Druck zwischen 8 und 10 Bar zu liefern. Die
Anlage muss mit einem der Maschine vorgeschalteten
Sperrventil versehen sein.
Abb. 28
BEDIENUNGS- UND
WARTUNGSHANDBUCH
12.0 AUFBAU DES RADS AUF DIE SPIN-
Um eine einwandfreie Auswuchtung zu erhalten, einen
sorgfältigen Aufbau des Rads auf die Spindel durch-
führen. Eine nicht ordnungsgemäße Zentrierung führt
unvermeidlich zu Unwuchten.
Nachstehend wird gezeigt, wie das Rad mit den im
Lieferumfang Konen aufbauen. Für alternative Auf-
spannungen mit dem Optional-Zubehör konsultieren
Sie bitte die separat gelieferten speziellen Anweisungen.

12.1 Aufbau des Rades

Bei Modellen mit Schraubspindel
1. Sämtliche Fremdkörper vom Rad (Abb. 29 Pkt. 3)
entfernen: bereits vorhandene Gewichte, Steine und
Schlamm; vor dem Aufspannen und der Befestigung
des Rads auf die Spindel, sich sicherstellen, dass
sie (Abb. 29 Pkt. 1) und die Zentrierzone der Felge
sauber sind.
2. Genau den für das auszuwuchtende Rad passen-
den Konus (Abb. 29 Pkt. 2) wählen. Dieses Zu-
behör sollte je nach Felgenform gewählt werden.
Das Rad (Abb. 29 Pkt. 3), positionieren bzw. den
Konus (Abb. 29 Pkt. 2) vorsichtig (Festfressgefahr)
auf die Spindel (Abb. 29 Pkt. 1) montieren, bis er
am Auflageflansch anliegt (Abb. 29 Pkt. 4).
3. Das Rad aufspannen. Dabei soll die Felgeninnen-
seite zur Radauswucht-maschine und gegen den
Kegel gerichtet sein.
Abb. 29
DEL
ES IST WICHTIG, DASS SIE ORI-
GINALKEGEL UND -ZUBEHÖR-
TEILE VERWENDEN, DIE EIGENS
FÜR DIE BENUTZUNG DER RAD-
AUSWUCHTMASCHINE GEBAUT
WERDEN.
