Abb. 21
G10156.15
Die Drehung von 180° des Werkzeugsträgerskopfs geht
automatisch durch das Manipulatorsbefehlspult vor sich
(Abb. 15 Pkt C und D).
12.5.2 Abziehen/Einsetzen des Werkzeug-
satzes
G9152.09 - G9156.11 - G10156.15
Der Werkzeugsträgerskopf hat zwei Arbeitstellungen.
N.B.: die folgende Verfahren müssen mit dem
Werkzeugskopf in "Ruhestellung" durchgeführt
werden.
Um von einer Stellung zur anderen sich zubewegen, den
Sicherheitsplint entfernen (Abb. 22 Pkt. 1) und die Hebel
(Abb. 22 Pkt. 2) manuell herausziehen. Den Werkzeugs-
trägerskopf manuell oder heben oder senken, bis die Sperr-
löcher passen zusammen (Abb. 22 Pkt. 3).
WÄHREND
BEWEGUNG DES WERKZEUGS-
TRÄGERSKOPFS, DEN KOPF
DENSELBEN MIT DER FREIEN
HAND NACH UNTEN FOLGEN.
In der neuen Stellung, ist es nötig, die Hebel (Abb. 22
Pkt. 2) im passenden Loch wieder stecken, und den
Sicherheitsplint (Abb. 22 Pkt. 1) wieder montieren.

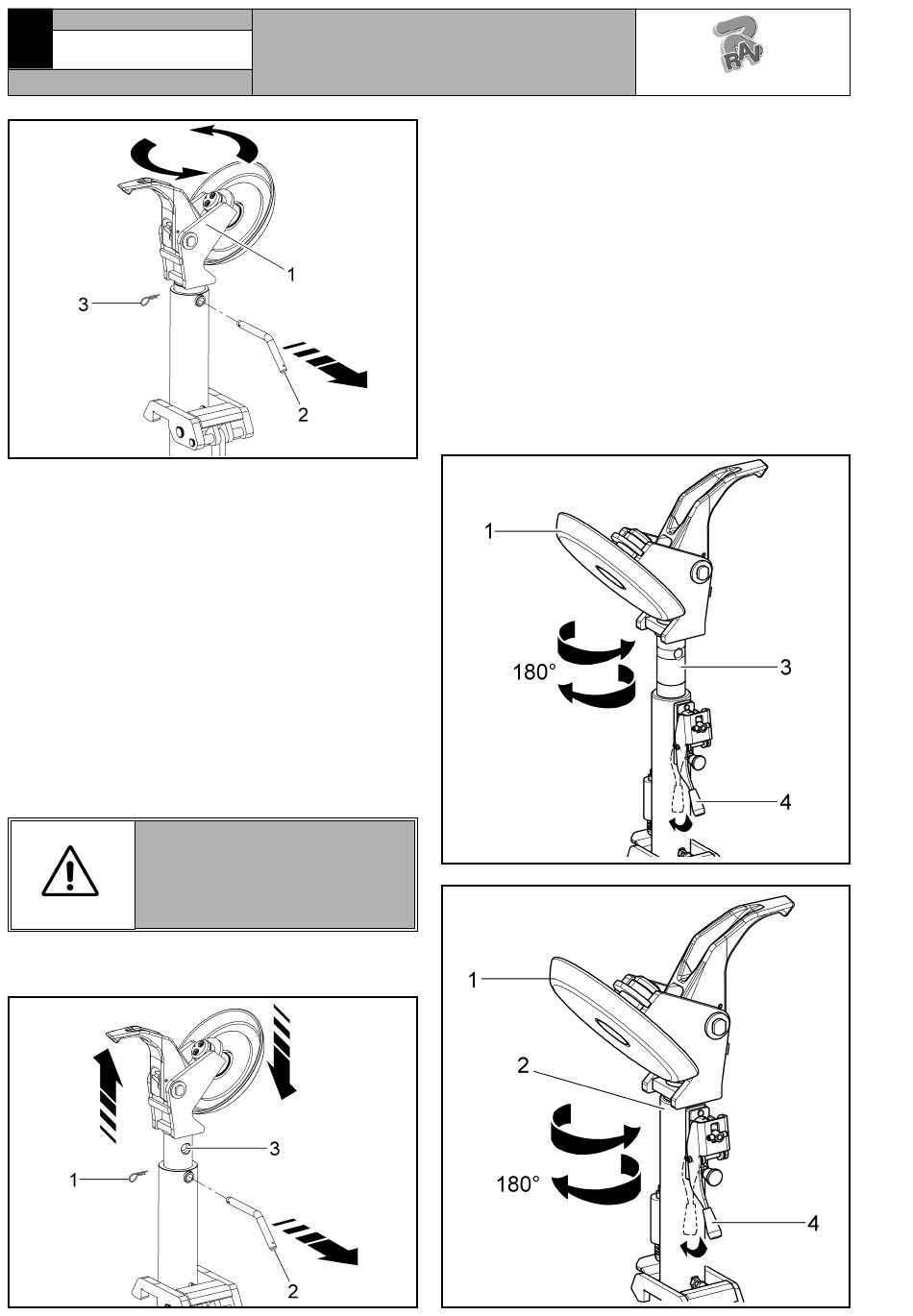

Abb. 22
BEDIENUNGS- UND
WARTUNGSHANDBUCH
DER
SENK-
12.5.3 Quick-fit vorrichtung (serienmäßig
auf G10156.15M und optionell auf
G9152.09 - G9156.11)
Die mit der Quick-fit Einrichtung ausgestattete Maschi-
ne erleichert spürbar die Auszugs-/Rotationsarbeiten der
Werkzeuggruppe. Diese Arbeiten werden im folgenden
beschrieben:
ROTATION-WERKZEUG
Um den Werkzeugkopf (Abb. 23-24 Pkt. 1) zu drehen
(sowohl in der niedrigen Position (Abb. 24 Pkt. 2), als
auch in der hohen Position (Abb. 23 Pkt. 3)) , ist es
ausreichend, den Entriegelungshebel (Abb. 23-24 Pkt.
4) nach außen zu ziehen. Beim Erreichen der neuen
Arbeitsposition des Kopfes (Abb. 23-24 Pkt. 1), rastet
der Hebel (Abb. 23-24 Pkt. 4) automatisch ein und
blockiert dadurch die Rotation.
Abb. 23
Abb. 24
