G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS
9.2.11 Montage des Ultraschall Run-out mit
Halterung (Option)
1. Die Befestigungsschrauben der Halterung des Kipp-
hebels lockern (Abb. 24 Pkt. 1), passen Sie auf,
dass Sie dieselbe Halterung halten.
2. Setzen Sie die 3 Schrauben (Abb. 24 Pkt. 2) in
den Bügel des Tasters (Abb. 24 Pkt. 3) ein und
schrauben Sie sie an die Kipphebelhalterung.
Den Arm des Ultraschall-Run-out (Abb. 24 Pkt. 4)
an den Bügel (Abb. 24 Pkt. 3) durch den 2 Schrau-
ben (Abb. 24 Pkt. 5) und die Scheiben (Abb. 24
Pkt. 6) blockieren. Schrauben die Schrauben
(Abb. 24 Pkt. 5) mit den Muttern (Abb. 24
Pkt. 7) und den Scheiben (Abb. 24 Pkt. 6) fest-
stellen.
3. Spannen den Ultraschall-Run-out auf (Abb. 24
Pkt. 8) wie auf Abb. 24. dargestellt wird.

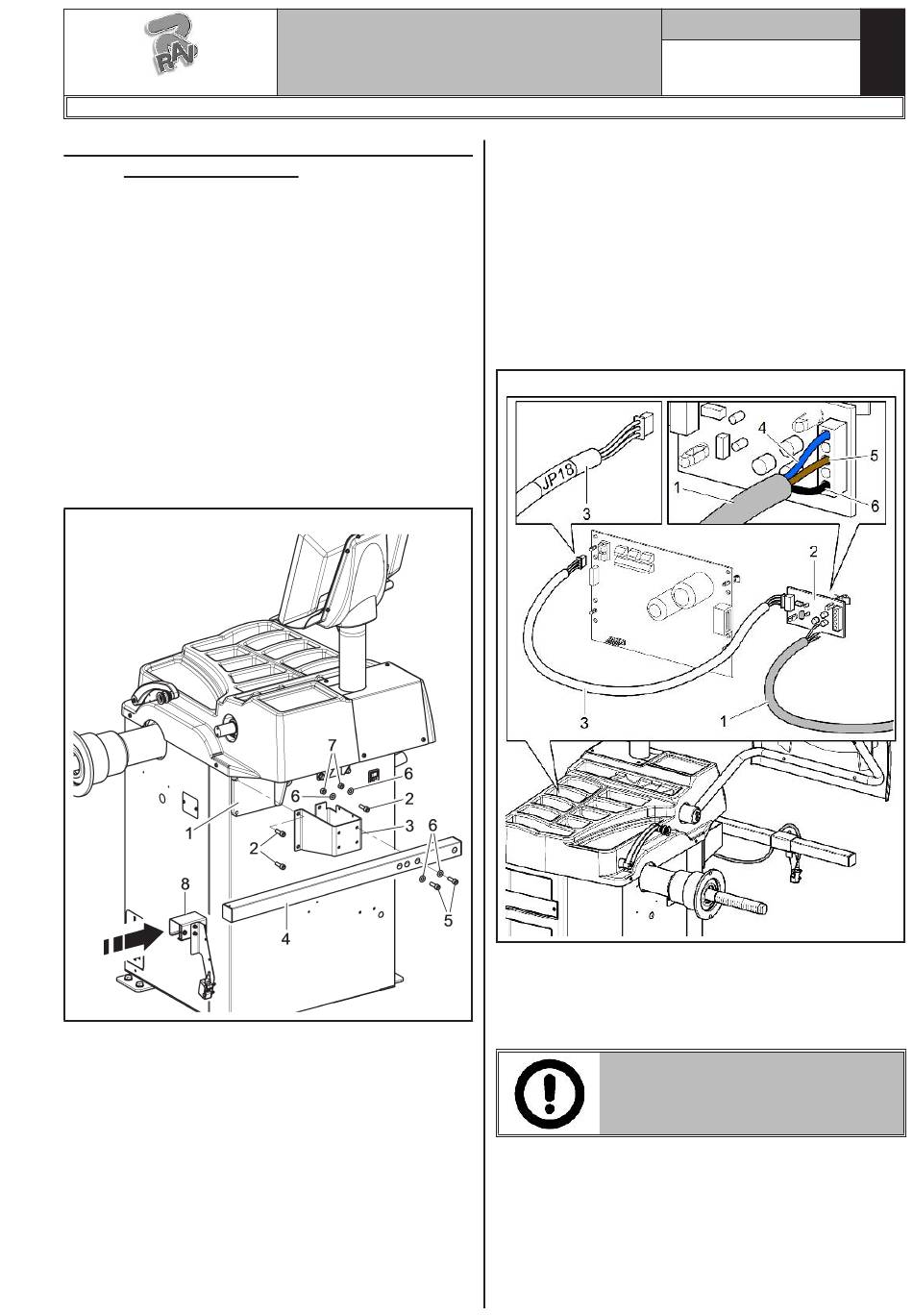

Abb. 24
4. Das Brett der Radauswuchtmaschine ausbauen.
