4. Den Verbinder (Abb. 17 Pkt. 1) des aus der
Maschine kommenden Kabels auf den Verbinder
(Abb. 17 Pkt. 2) des aus dem Arm des Tasters
heraustretenden Kabels anschließen. Den verka-
belten Teil mit den Verbindern in den Innenbereich
des Arms einfügen (Abb. 17 Pkt. 3).
5. Die Verkabelung mit Kabelschellen befestigen.
6. Den Breitentaster befähigen, und die Kalibrierung
der Vorrichtung vornehmen.

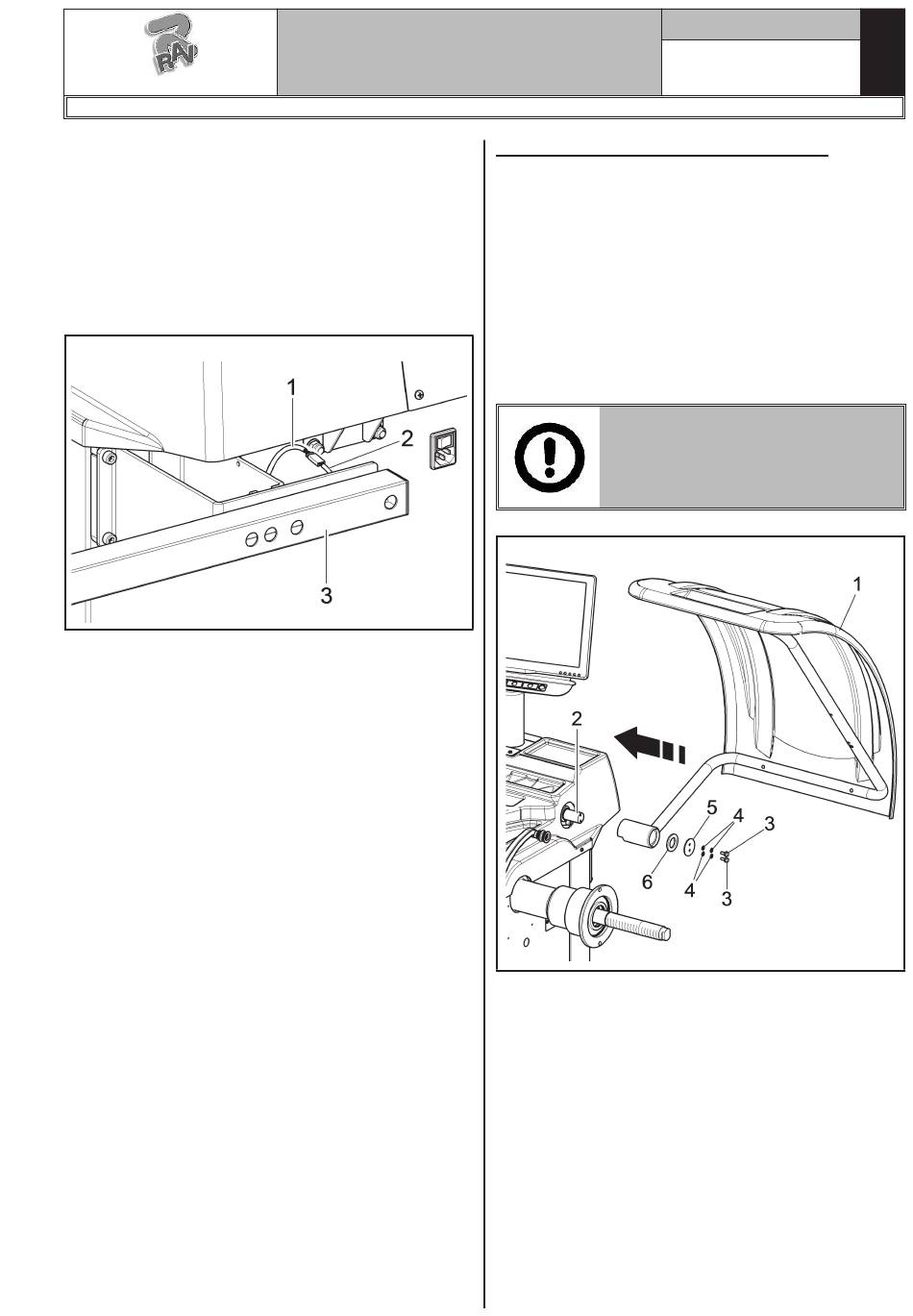

Abb. 17
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.2.5 Montage der Radschutzhaube
1. Die Radschutzhaube (Abb. 18 Pkt. 1) an den Trä-
2. Die Schrauben (Abb. 18 Pkt. 3) spannen, um
Abb. 18
Seite 20 von 91
ger (Abb. 18 Pkt. 2) mit den Schrauben montieren
(Abb. 18 Pkt. 3); die Tellerfeder (Abb. 18 Pkt. 4)
und die Gegenscheiben einschieben (Abb. 18
Pkt. 5 - 6).
das Gehäuse (Abb. 18 Pkt. 1) sich zu erhebt und
zu senkt, ohne gegen den Endschalter zu stoßen.
Die Einstellung durchführen, um das Gehäuse ob
während der Öffnung oder während der Schließung
manuell führen zu können.
MIT DEM IN DER MASCHINE PO-
SITIONIERTEN MIKROSCHALTER
WÄHREND DER MONTAGE DES
GEHÄUSES SEHR VORSICHTIG
SEIN.
