1297-M058-00
DE
Seite 79 von 91
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

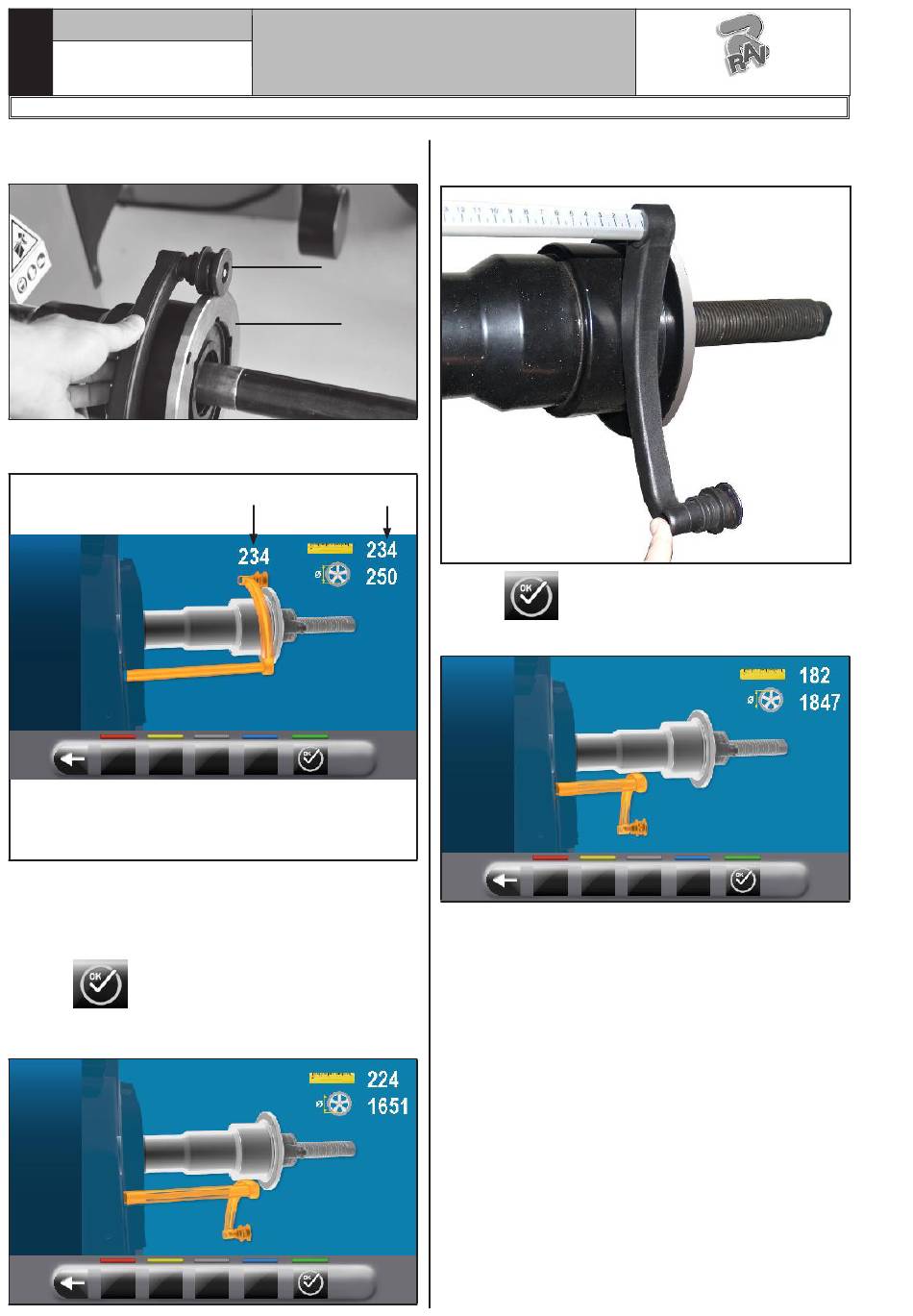

Den Taster (Abb. 73 Pkt. 1) auf die Spindelflansch
(Abb. 73 Pkt. 2) stellen.
Abb. 73
Auf dem Monitor erscheint der folgende Bildschirmin-
halt, für das Anzeigen der gemessenen Werte:
Abb._74
LEGENDE
1 – Wertbeispiel auf Schraubspindel
2 – Beispiel für einen vom Messgerät erfassten Wert
- Der über dem Messgerät angegebene Wert (Abb._74
Pkt. 2) muss dem Wert entsprechen, der neben
dem Symbol "Messstab" (Abb._74 Pkt. 1) ± 1 mm
angezeigt wird.
- Knopf
drücken.
Auf dem Bildschirm erscheint der im Folgenden
wiedergegebene Bildschirm:
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
2
2
1
- Stellen Sie den Taster, wie in der folgenden Abbildung
gezeigt wird:
- Knopf
drücken. Warten Sie auf einige Sekun-
den, bis den folgenden Bildschirm erscheint:
- Stellen Sie den Taster gegen der Spindel in der
unteren Teil desselben, aber auf einem kleineren
Durchmesser als zuvor von dem Bild auf dem Mo-
nitor angezeigt.
RAVAGLIOLI S.p.A.
