1297-M058-00
DE
Seite 43 von 91
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

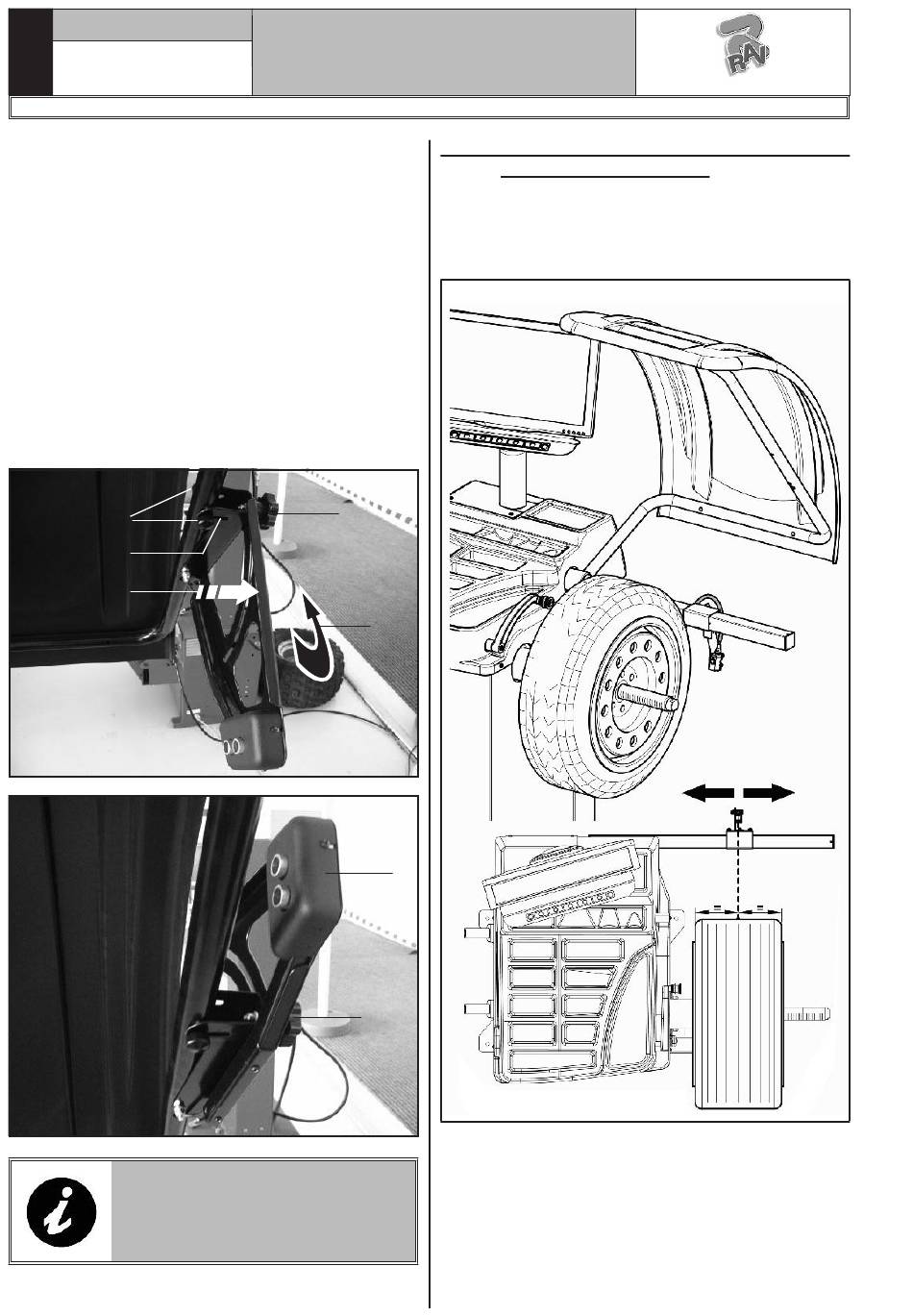

Für Räder von außergewöhnliche Dimensionen ist es
möglich, die Sensor Halterung außerhalb des Lade-
raum des desselben Rad zu bringen. Befolgen Sie die
Hinweise, wie hier dargestellt, um das Rad auf der
Spindel einfach zu montieren:
- entspannen Sie die befestigte am Schlauch der
Radschutzhaube Handräder (Abb. 40 Pkt. 1), und
die Halterung des Sensors (Abb. 40 Pkt. 2) öff-
nen, durch Verschieben auf die Bohrung (Abb. 40
Pkt. 3).
- entspannen Sie das Handrad (Abb. 40 Pkt. 4) und
die Halterung des Sensors (Abb. 40 Pkt. 5) in die
gewünschte Stellung anheben, wie auf Abb. 41 Pkt.
1 dargestellt wird.
Am Ende spannen Sie das Handrad (Abb. 41
Pkt. 2).
1
3
2
WENN ES AKTIVIERT IST, UND
WENN DAS RADSCHUTZHAUBE
GESENKT WIRD, ERKENNT DIE
VORRICHTUNG AUTOMATISCH
DAS MASS DER RADSBREITE.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
12.4 Richtige Positionierung der Run-out
Positionieren Sie das Gerät wie in Abb._42 gezeigt,
um sicherzustellen, dass die Felgen-/Reifenerkennung
"Run-out" korrekt erfolgt: Positionieren Sie den Mess-
sensor so, dass er zur Mitte des Reifens zeigt.
Abb._42
Abb. 40
4
5
Abb. 41
1
2
Vorrichtung (Optional)
RAVAGLIOLI S.p.A.
