RAVAGLIOLI G3.150 Betriebsanleitung Seite 90

EVO EVC
1
3
2
4
LEGENDE
1 – Pneumatische Zentriervorrichtung
2 – Pneumatische Klemmanlage
3 – Elektroventil Satz
4 – Montage des Luftfilters
GP3.150S - GP3.150WS - GP3.150WSPLUS
1297-M058-00

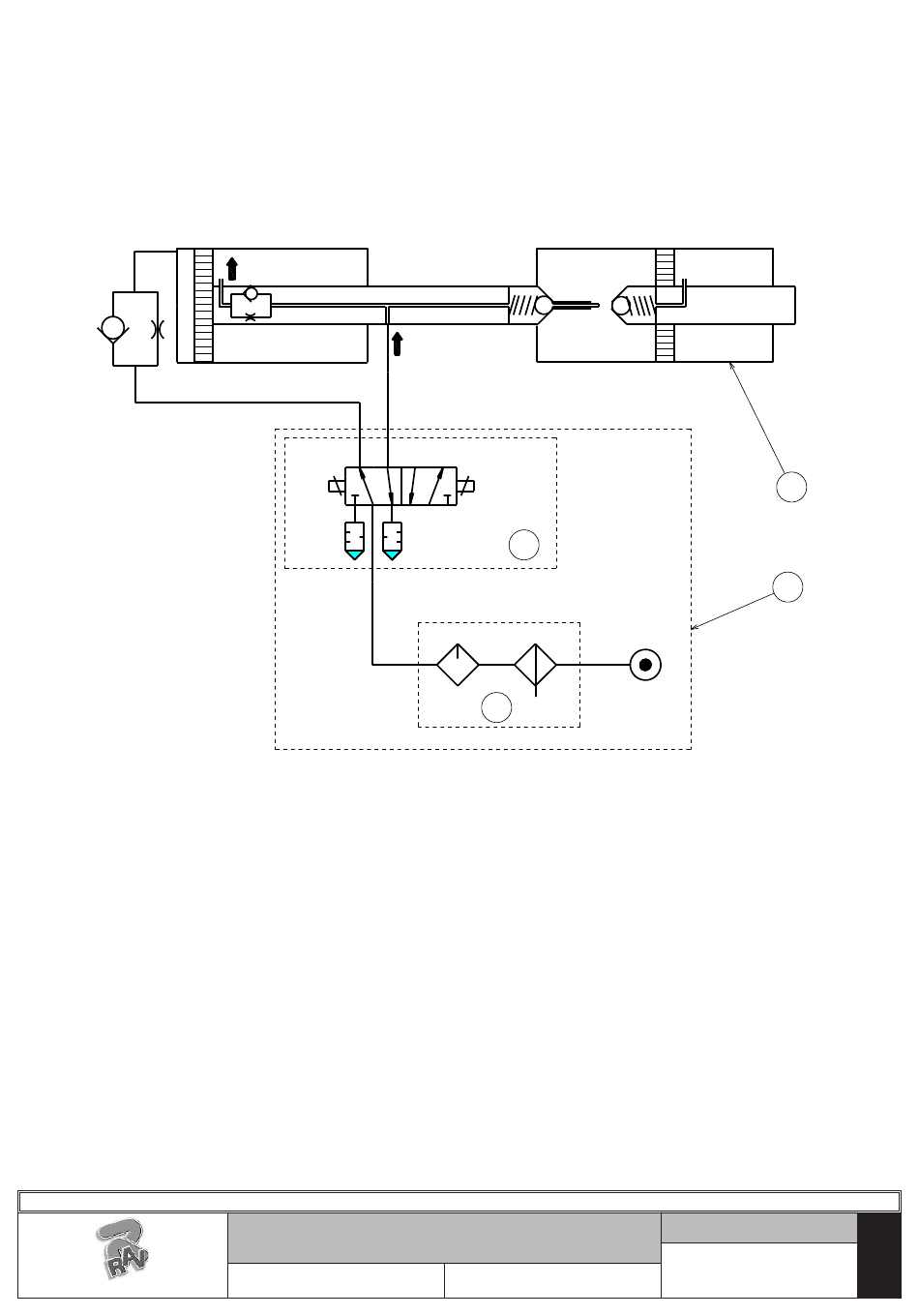

PNEUMATISCHES
ANSCHLUSSSCHEMA
DE
Seite 90 von 91
Tafel N°B - Rev. 0 129600170
RAVAGLIOLI S.p.A.
