RAVAGLIOLI S.p.A.
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

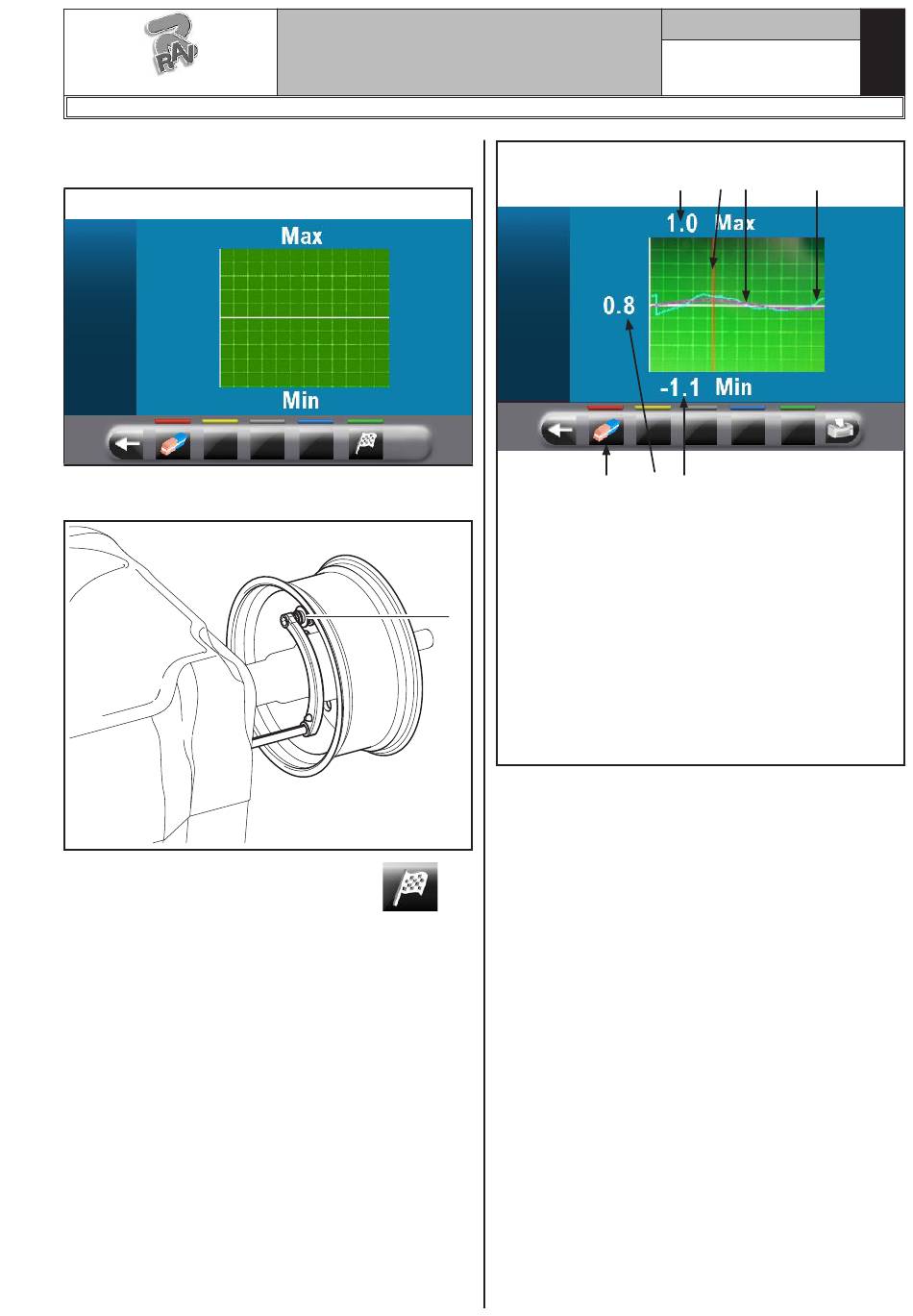

- Der im Folgenden wiedergegebene Bildschirminhalt
erscheint:
Abb. 52
- Verbinden Sie die Greifzange des Abstand-Durch-
messerstasters (Abb. 53 Pkt. 1) mit der Felge.
Drücken Sie die grüne Taste am Monitor
die Analyse der Felge beginnen. Die Felge beginnt,
mit geringer Geschwindigkeit (30 rpm) drehen, und
am Ende erscheint die Unrundheitsdiagramm, wie in
Abb._54.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 54
Abb. 53
1
Das blaue Diagramm (Abb. 54 Pkt. 2) stellt genau die
geometrische Form der Felge dar. Je mehr die Felge
ist rund und linear, je mehr die Kurve ist flach; im
Gegensatz je mehr die Felge hat Mängel, je mehr das
Diagramm ist groß.
Sie können die Unrundheit im Diagramm durch manu-
elles Drehen der Felge folgen; der rote Cursor (Abb. 54
, um
Pkt. 3), zeigt die Position der Felge bei "12 Uhr" an.
Seite 48 von 91
4
7
5
6
LEGENDE
1 – Grundsinuslinie (fuchsien-farbig)
2 – Diagramm der erkannten Unrundheit (blau-
farbig)
3 – Schieber, der die aktuelle Position der Felge ("12
Uhr") (rot) zeigt
4 – Abgelesener Wert in mm der höchsten Gipfel
der Unvollkommenheit auf der Felge
5 – Wert in mm Unvollkommenheit der Felge in der
aktuellen Position
6 – Abgelesener Wert in mm der niedrigsten Gipfel
der Unvollkommenheit auf der Felge
7 – Diagramm Löschen-Taste
1297-M058-00
DE
3
1
2
