G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS
• 4 Löcher mit Durchmesser von 10 mm auf der
Bodenhöhe an der Löcher auf dem Bodenrahmen
machen;
• die Dübel (ausgeschlossenen von Lieferung) in die
Löcher stecken ein;
• die Maschine mit 4 M8x80 mm Schrauben (ausge-
schlossenen von Lieferung) (Abb. 4 Pkt. 1) (oder
mit 4 8x80 mm Stiftschrauben (ausgeschlossenen
von Lieferung)). Die Schrauben mit einem Anzieh-
drehmoment von 70 Nm ungefähr spannen.
9.2
Vorgehensweise bei der Montage
9.2.1 Montage der Spindel auf den Flansch
Bei Modellen mit Schraubspindel
Mit einem Sechskantschlüssel Spindel (Abb. 5 Pkt. 1)
auf den Flansch schrauben (Abb. 5 Pkt. 2).

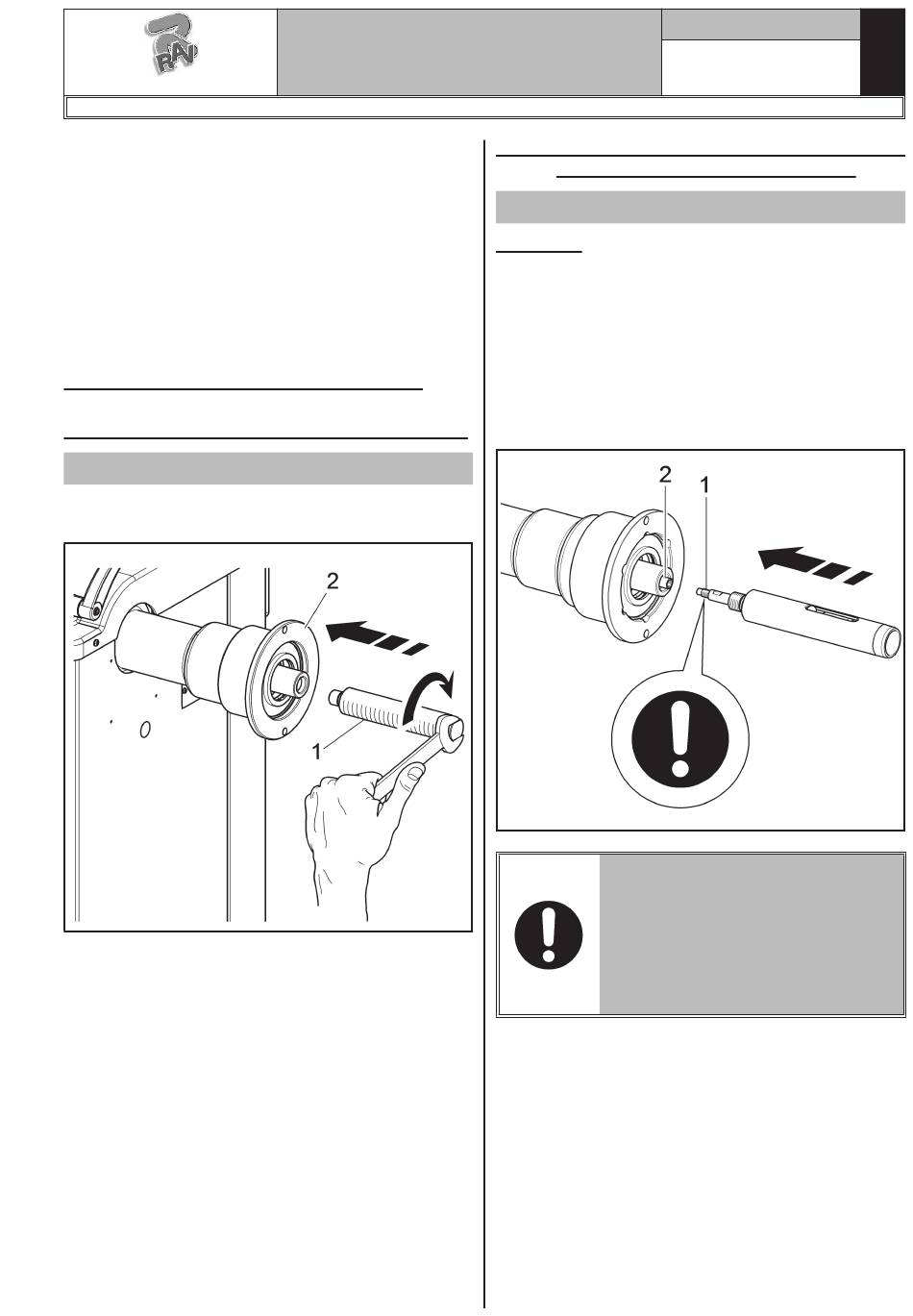

Abb. 5
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.2.2 Montage und Entfernung der pneuma-
MONTAGE
1. Schließen Sie die Maschine an das Netz und an
2. Schalten Sie die Maschine aus, durch Drücken des
Seite 16 von 91
tischen Spindel auf den Flansch
Bei Modellen mit pneumatischer Spindel
die Pneumatikversorgung an und schalten Sie sie
anschließend ein (die pneumatische Spindel öffnet
sich beim Einschalten immer).
Hauptschalters Abb. 27 Pkt. 1). Den innere Schaft
des Reifens (Abb. 6 Pkt. 1) mit dem inneren Schaft
des Flansches (Abb. 6 Pkt. 2) verbinden (siehe
Abb. 6).
BEI DER MONTAGE DER PNEU-
MATISCHER WELLE
PKT. 1) EINSETZEN SIE SCHRAU-
BENSICHERUNG MIT MITTLERER
RESISTENZ LOCTITE 242 ODER
GLEICHWERTIG NUR AUF GEWIN-
DE M10 UND DANN FESTZIEHEN
SIE AUF 30NM.
1297-M058-00
DE
Abb. 6
