1297-M058-00
DE
Seite 81 von 91
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

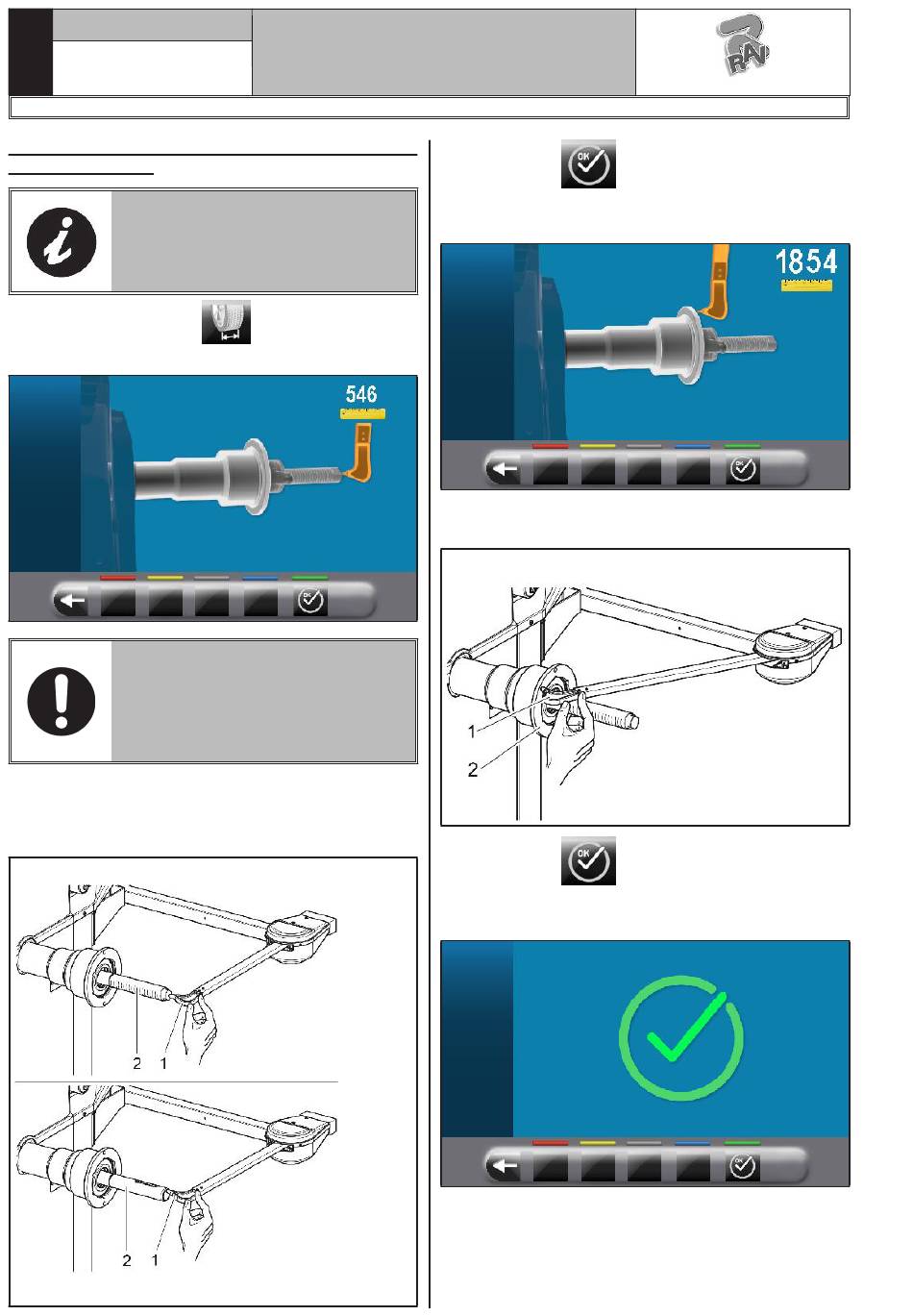

Kalibrierung des Breitentasters (serienmäßig bei
einigen Modellen)
DIE IN DEN FOLGENDEN ABBIL-
DUNGEN GEZEIGTEN ZAHLEN-
WERTE DIENEN LEDIGLICH DER
VERANSCHAULICHUNG.
Durch Drücken der Taste
Anzeige auf dem Monitor:
UM DIESE KALIBRIERUNG DURCH-
ZUFÜHREN, MUSS DIE SPINDEL ENT-
LADEN WERDEN (KEIN RAD ODER
ZUBEHÖR DARAUF MONTIERT) UND
GEÖFFNETEN WERDEN IM FALL VON
PNEUMATISCHE SPINDEL.
Bringen Sie Breitenmesstaster (Abb. 77 Pkt. 1) an
Ende der Spindel (Abb. 77 Pkt. 2) (an den oberen
Rand der geöffneten Spindel, im Fall von pneumati-
scher Spindel).
SCHRAUBENSPINDEL
PNEUMATISCHE SPINDEL
BEDIENUNGS- UND
WARTUNGSHANDBUCH
erscheint die folgende
Abb. 77
Klicken Sie auf
Auf dem Monitor erscheint der folgende Bildschirmin-
halt:
Bringen Sie den Breitenmesstaster (Abb. 78 Pkt. 1)
an die Außenfläche des Flansches (Abb. 78 Pkt. 2).
Abb. 78
Klicken Sie auf
Am Ende der Operation erscheint die folgende Anzeige
auf dem Monitor:
Die Kalibrierung des Breitentasters ist abgeschlossen.
RAVAGLIOLI S.p.A.
.
.
