1297-M058-00
DE
Seite 19 von 91
G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS

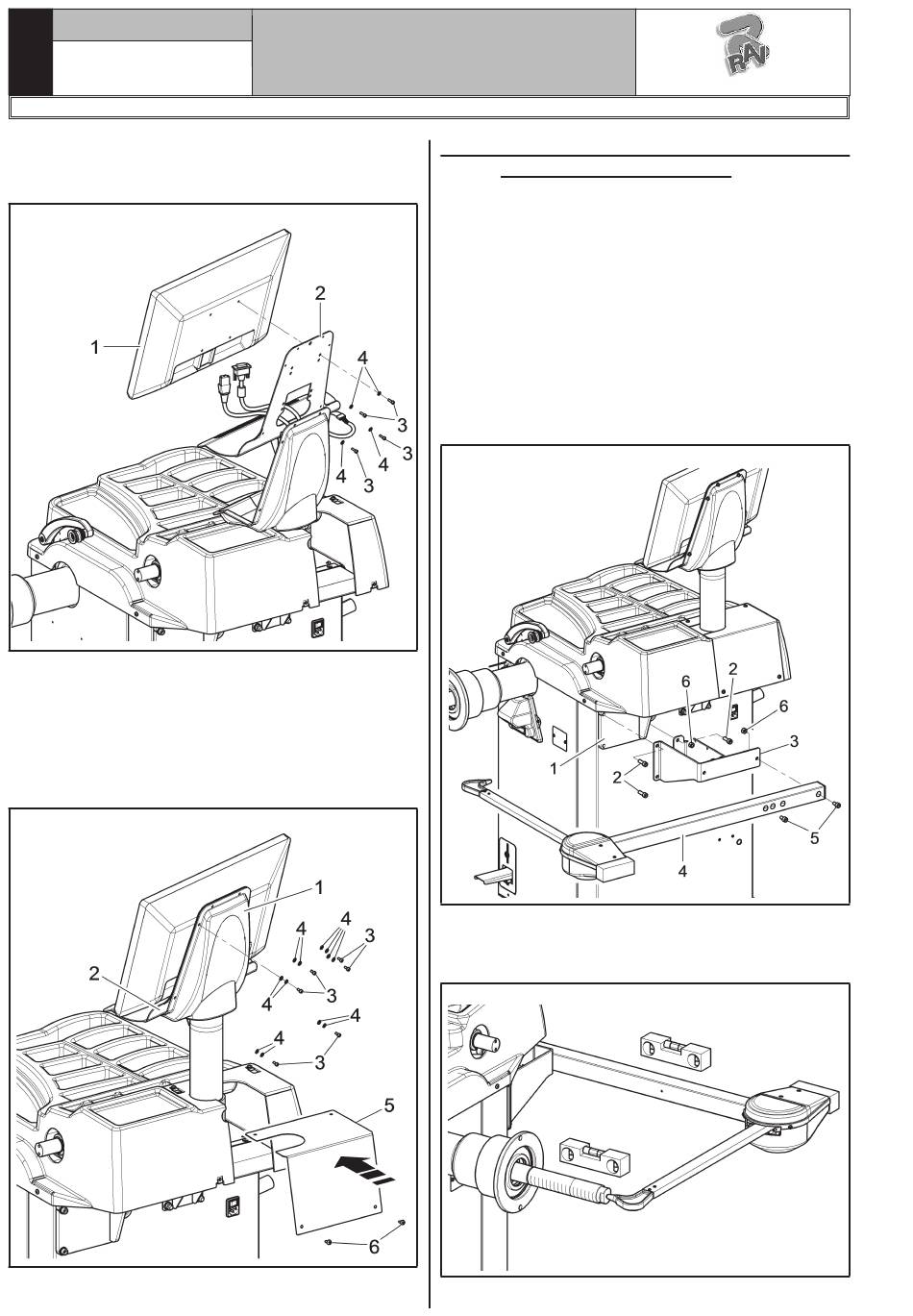

4. Schließen Sie die Stecker an den Energiequellen
und Monitor-Signal. Verbinden Sie den Kabel mit
der Tastatur.
Abb. 13
5. Das Gehäuse (Abb. 14 Pkt. 1) an der Halterung
befestigen (Abb. 14 Pkt. 2), mit den mitgeliefer-
ten Schrauben (Abb. 14 Pkt. 3) und Scheiben
(Abb. 14 Pkt. 4).
6. Setzen Sie das zuvor abgeschraubte Blech (Abb. 14
Pkt. 5) mit den mitgelieferten Schrauben (Abb. 16
Pkt. 6) wieder zusammen.
Abb. 14
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.2.4 Montage des Breitentasters (serienmä-
1. Die Befestigungsschrauben der Halterung des Kipp-
hebels lockern (Abb. 15 Pkt. 1), passen Sie auf,
dass Sie dieselbe Halterung halten.
2. Schrauben Sie die 3 Schrauben (Abb. 15 Pkt. 2)
an den Tastersbügel (Abb. 15 Pkt. 3) und an die
Kipphebelstütze (Abb. 15 Pkt. 1).
Den Arm des Tasters (Abb. 15 Pkt. 4) an den
Bügel (Abb. 15 Pkt. 3) durch den 2 entsprechen-
de Schrauben (Abb. 15 Pkt. 5) blockieren. Diese
Schrauben mit den Muttern (Abb. 15 Pkt. 6) fest-
klemmen damit die Spindel und der Tasterarm auf
der gleicher Ebene sind (siehe Abb. 16).
Abb. 15
3. Dann auch noch sicherstellen, dass der Auflage-
stift des Tasters im Mittelpunkt von der Spindel
(Abb. 16 Pkt. 1) aufliegt.
Abb. 16
ßig bei einigen Modellen)
RAVAGLIOLI S.p.A.
