Tankberechnungen - Endress+Hauser Tank Side Monitor NRF590 Betriebsanleitung

Anhang
Setup Voreinstellung Installationsbeispiel
Direkte Füllstandmessung
Füllstand
Füllstand + Temperatur
Prothermo
Hybrides Tankmesssystem (HTMS)
HTMS + P1
HTMS + P1,3
!
Hinweis!
Dieser Modus sollte in
nicht-atmopsphäri-
schen Tanks (z.B. Über-
drucktanks) verwendet
werden
74
12.2

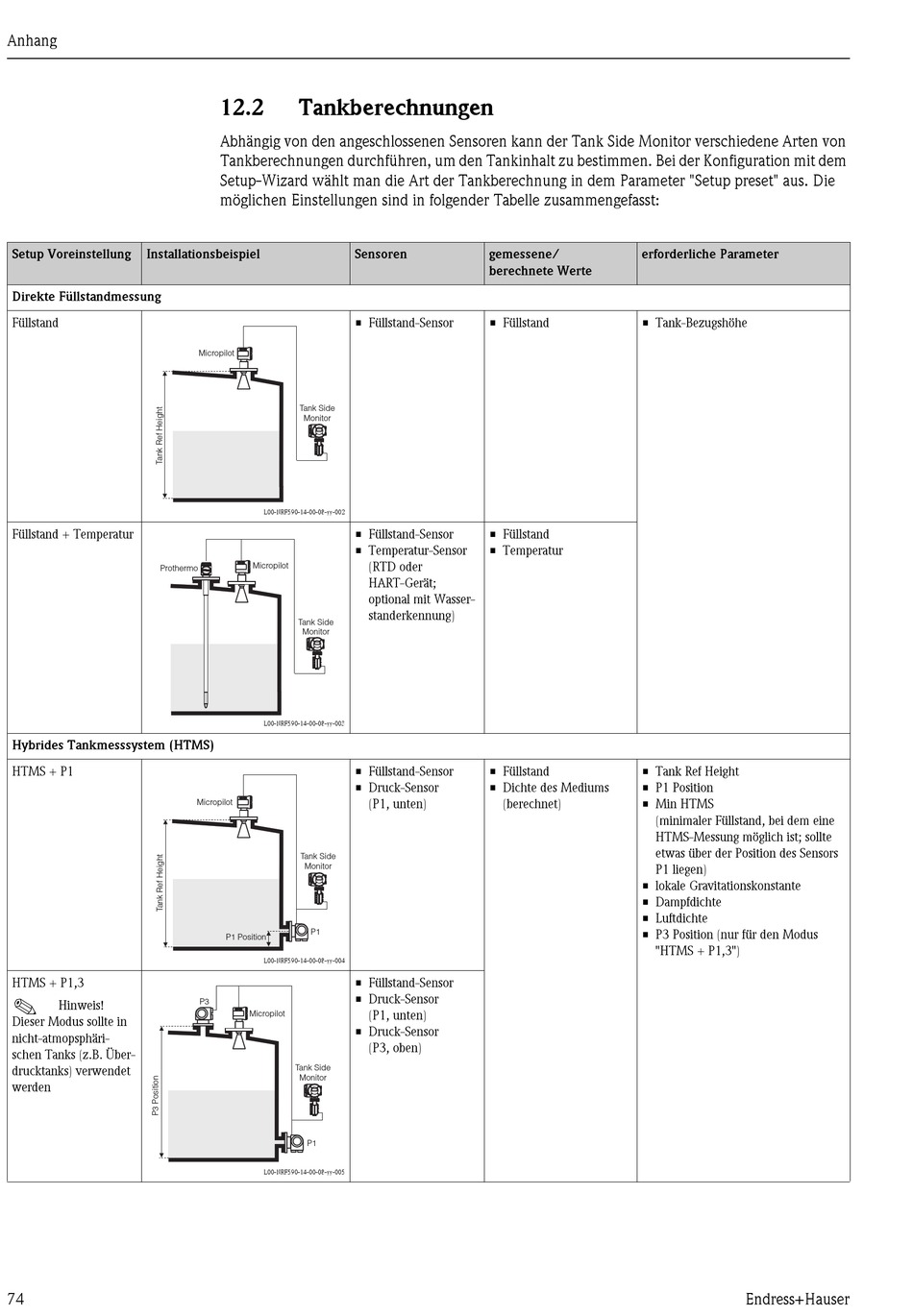

Tankberechnungen

Abhängig von den angeschlossenen Sensoren kann der Tank Side Monitor verschiedene Arten von
Tankberechnungen durchführen, um den Tankinhalt zu bestimmen. Bei der Konfiguration mit dem
Setup-Wizard wählt man die Art der Tankberechnung in dem Parameter "Setup preset" aus. Die
möglichen Einstellungen sind in folgender Tabelle zusammengefasst:
Sensoren
• Füllstand-Sensor
Micropilot
Tank Side
Monitor
L00-NRF590-14-00-08-yy-002
• Füllstand-Sensor
• Temperatur-Sensor
(RTD oder
Micropilot
HART-Gerät;
optional mit Wasser-
standerkennung)
Tank Side
Monitor
L00-NRF590-14-00-08-yy-003
• Füllstand-Sensor
• Druck-Sensor
(P1, unten)
Micropilot
Tank Side
Monitor
P1
P1 Position
L00-NRF590-14-00-08-yy-004
• Füllstand-Sensor
• Druck-Sensor
P3
Micropilot (P1, unten)
• Druck-Sensor
(P3, oben)
Tank Side
Monitor
P1
L00-NRF590-14-00-08-yy-005
gemessene/ erforderliche Parameter
berechnete Werte
• Füllstand • Tank-Bezugshöhe
• Füllstand
• Temperatur
• Füllstand • Tank Ref Height
• Dichte des Mediums • P1 Position
(berechnet) • Min HTMS
(minimaler Füllstand, bei dem eine
HTMS-Messung möglich ist; sollte
etwas über der Position des Sensors
P1 liegen)
• lokale Gravitationskonstante
• Dampfdichte
• Luftdichte
• P3 Position (nur für den Modus
"HTMS + P1,3")
