Verdrahtung

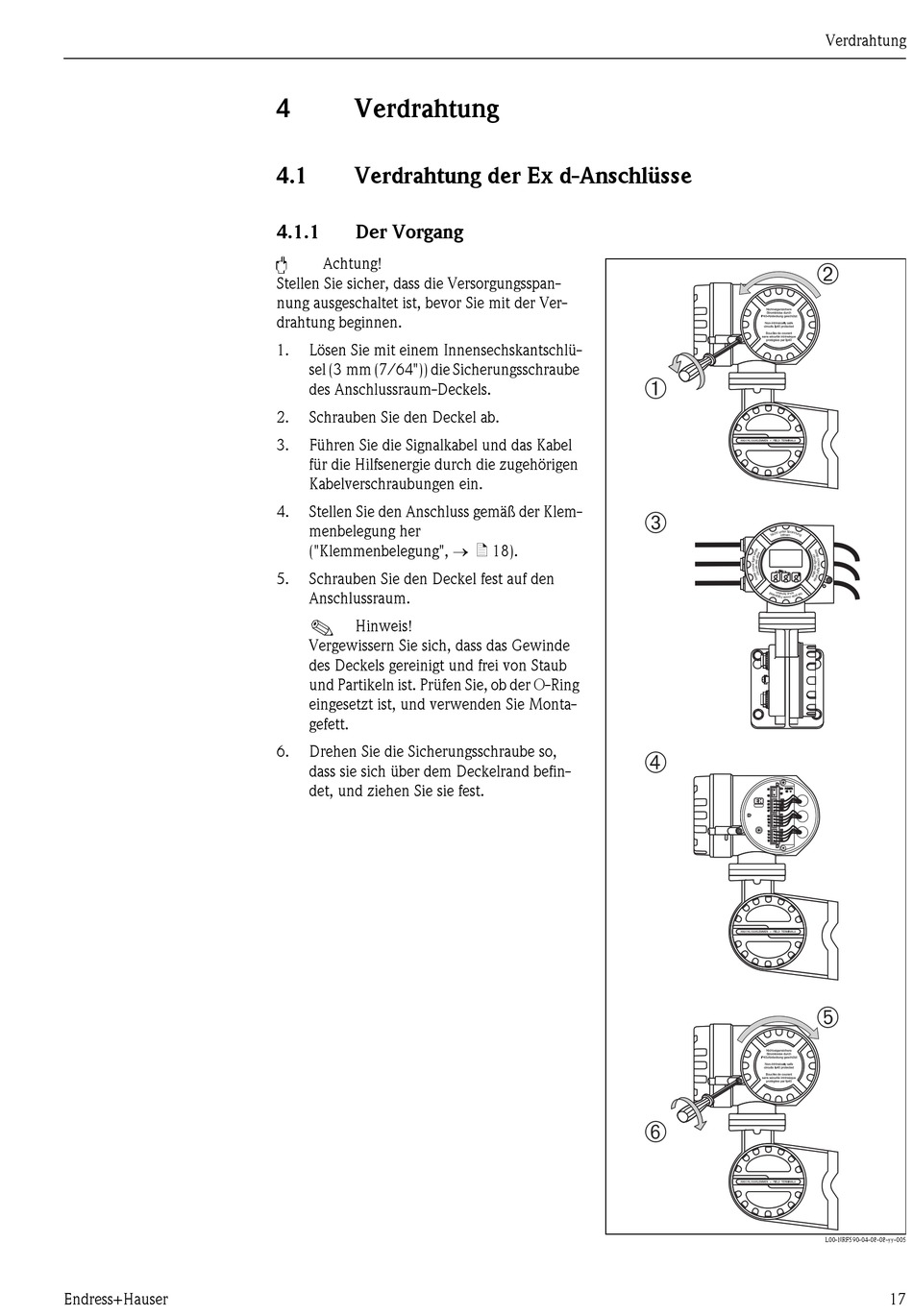

4.1 Verdrahtung der Ex d-Anschlüsse
4.1.1

Der Vorgang

"
Achtung!
Stellen Sie sicher, dass die Versorgungsspan-
nung ausgeschaltet ist, bevor Sie mit der Ver-
drahtung beginnen.
1. Lösen Sie mit einem Innensechskantschlü-
sel (3 mm (7/64")) die Sicherungsschraube
des Anschlussraum-Deckels.
2. Schrauben Sie den Deckel ab.
3. Führen Sie die Signalkabel und das Kabel
für die Hilfsenergie durch die zugehörigen
Kabelverschraubungen ein.
4. Stellen Sie den Anschluss gemäß der Klem-
menbelegung her
("Klemmenbelegung", → ä 18).
5. Schrauben Sie den Deckel fest auf den
Anschlussraum.
!
Hinweis!
Vergewissern Sie sich, dass das Gewinde
des Deckels gereinigt und frei von Staub
und Partikeln ist. Prüfen Sie, ob der O-Ring
eingesetzt ist, und verwenden Sie Monta-
gefett.
6. Drehen Sie die Sicherungsschraube so,
dass sie sich über dem Deckelrand befin-
det, und ziehen Sie sie fest.
➁
➀
➂
➃
➄
➅
Verdrahtung
L00-NRF590-04-08-08-yy-005
