Bedienung
32
5.3

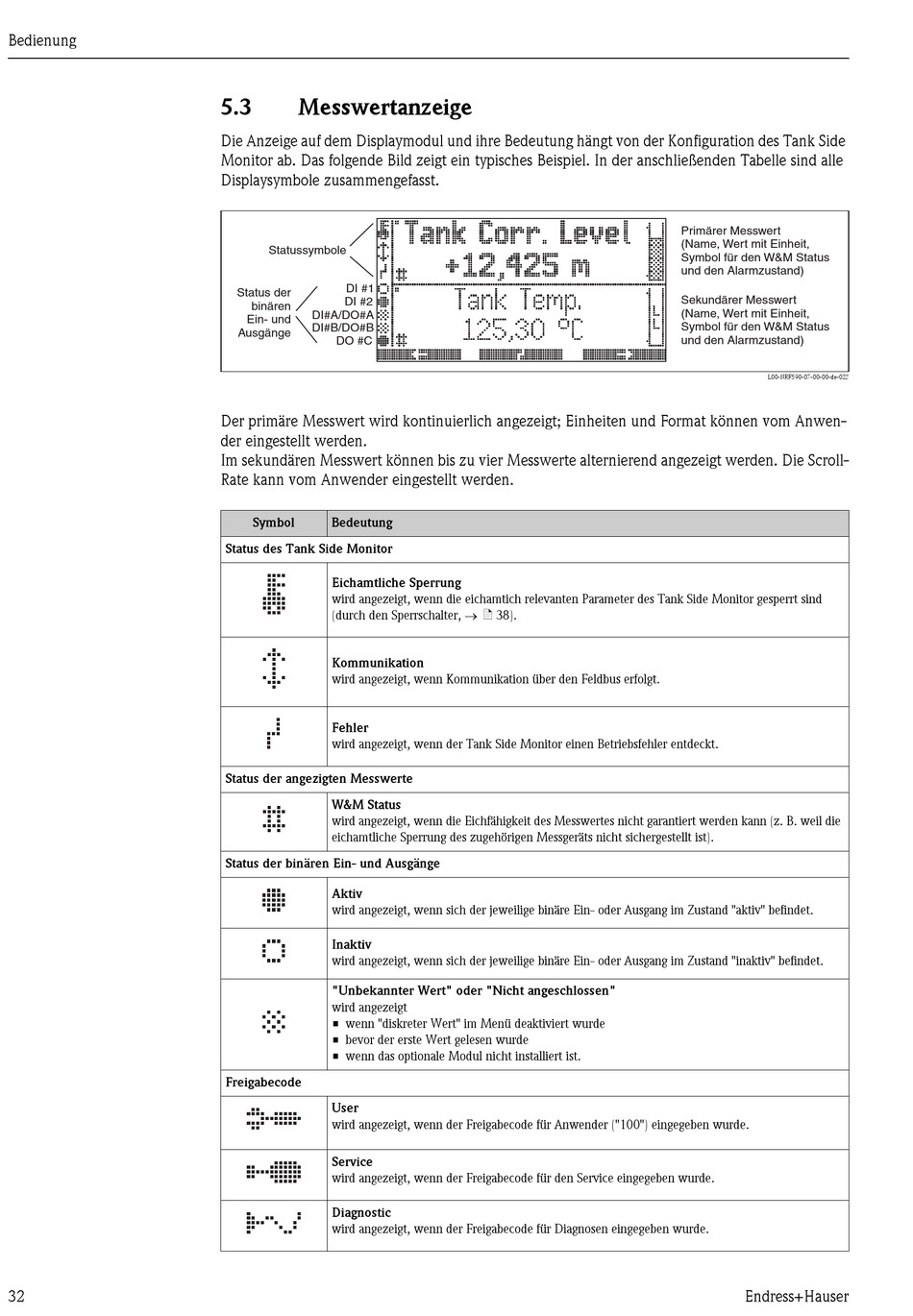

Messwertanzeige

Die Anzeige auf dem Displaymodul und ihre Bedeutung hängt von der Konfiguration des Tank Side
Monitor ab. Das folgende Bild zeigt ein typisches Beispiel. In der anschließenden Tabelle sind alle
Displaysymbole zusammengefasst.
Statussymbole
DI #1
Status der
DI #2
binären
DI#A/DO#A
Ein- und
DI#B/DO#B
Ausgänge
DO #C
Der primäre Messwert wird kontinuierlich angezeigt; Einheiten und Format können vom Anwen-
der eingestellt werden.
Im sekundären Messwert können bis zu vier Messwerte alternierend angezeigt werden. Die Scroll-
Rate kann vom Anwender eingestellt werden.
Symbol Bedeutung
Status des Tank Side Monitor
Eichamtliche Sperrung
wird angezeigt, wenn die eichamtich relevanten Parameter des Tank Side Monitor gesperrt sind
(durch den Sperrschalter, → ä 38).
Kommunikation
wird angezeigt, wenn Kommunikation über den Feldbus erfolgt.
Fehler
wird angezeigt, wenn der Tank Side Monitor einen Betriebsfehler entdeckt.
Status der angezigten Messwerte
W&M Status
wird angezeigt, wenn die Eichfähigkeit des Messwertes nicht garantiert werden kann (z. B. weil die
eichamtliche Sperrung des zugehörigen Messgeräts nicht sichergestellt ist).
Status der binären Ein- und Ausgänge
Aktiv
wird angezeigt, wenn sich der jeweilige binäre Ein- oder Ausgang im Zustand "aktiv" befindet.
Inaktiv
wird angezeigt, wenn sich der jeweilige binäre Ein- oder Ausgang im Zustand "inaktiv" befindet.
"Unbekannter Wert" oder "Nicht angeschlossen"
wird angezeigt
• wenn "diskreter Wert" im Menü deaktiviert wurde
• bevor der erste Wert gelesen wurde
• wenn das optionale Modul nicht installiert ist.
Freigabecode
User
wird angezeigt, wenn der Freigabecode für Anwender ("100") eingegeben wurde.
Service
wird angezeigt, wenn der Freigabecode für den Service eingegeben wurde.
Diagnostic
wird angezeigt, wenn der Freigabecode für Diagnosen eingegeben wurde.
Primärer Messwert
(Name, Wert mit Einheit,
Symbol für den W&M Status
und den Alarmzustand)
Sekundärer Messwert
(Name, Wert mit Einheit,
Symbol für den W&M Status
und den Alarmzustand)
L00-NRF590-07-00-00-de-023
