Das Blockmodell des Tank Side Monitor

12.3.1 Funktionsblöcke und Datentransfer
Das Konzept
Um den Überblick über die große Zahl der Parameter zu erleichtern, ist der Tank Side Monitor in
Funktionsblöcke aufgeteilt. Jeder Funktionsblock enthält eine Gruppe von Parametern und hat
einen oder mehrere Ein- und Ausgänge. Die eigentliche Verarbeitung der Daten findet innerhalb
der Funktionsblöcke statt. Während der Inbetriebnahme kann man die Ausgänge einzelner Funkti-
onsblöcke mit den Eingängen anderer Funktionbslöcke verbinden. Auf diese Weise definiert man
den Weg der Daten durch den Tank Side Monitor.
Verbindungen zwischen Blöcken, Referenzparameter
Die Verbindung zwischen verschiedenen Blöcken geschieht über sogenannte Referenzparameter,
gekennzeichnet durch "REF" im Parameternamen. Zu jedem frei konfigurierbaren Blockeingang
gehört ein solcher Referenzparameter. In diesem Parameter definiert man, woher der Eingangswert
genommen werden soll. Außerdem gibt es einige untrennbare Verbindungen. Diese Verbindungen
haben keinen Referenzparameter und können nicht geändert werden. Im Blockdiagramm werden

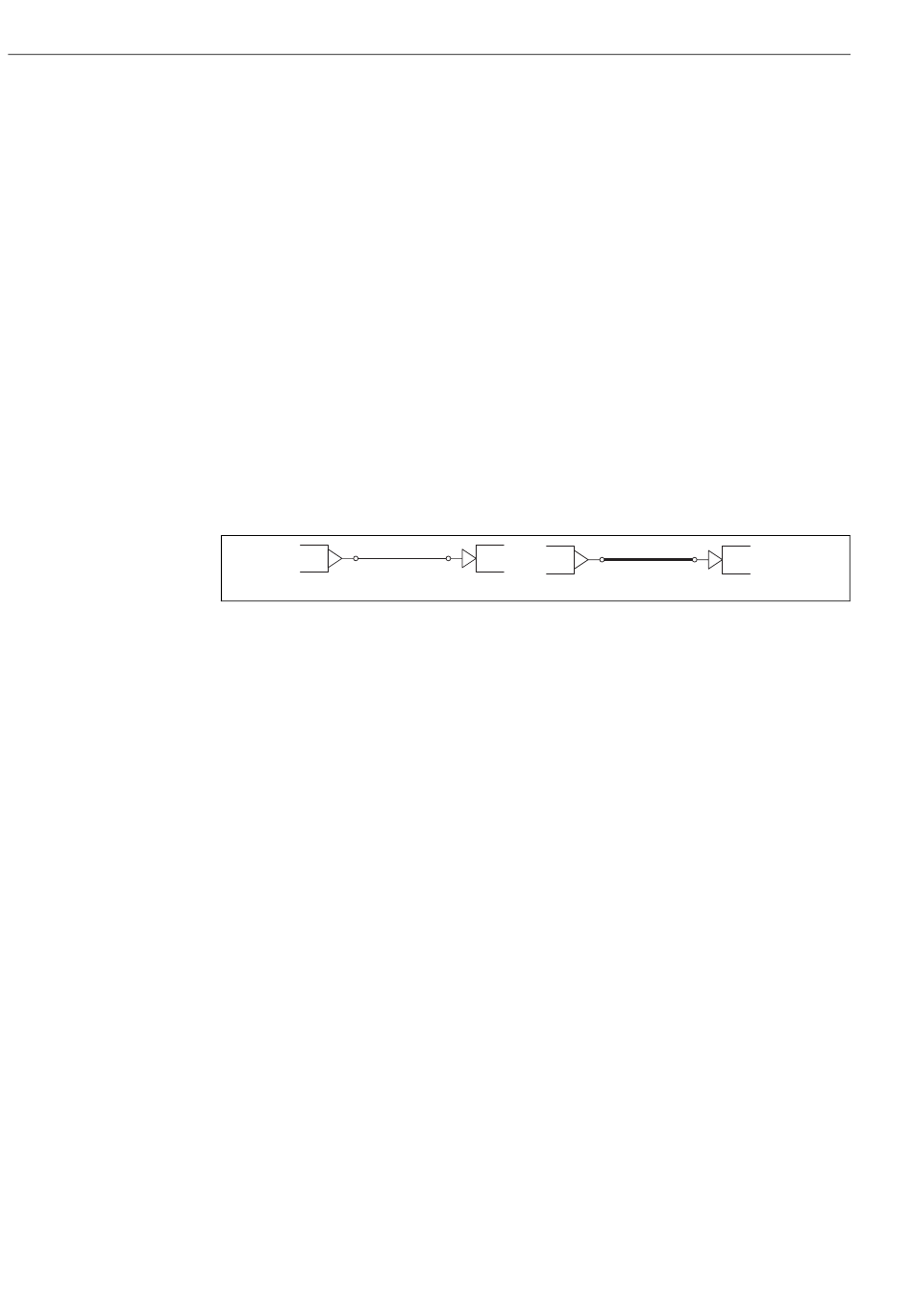

Verbindungen zwischen verschiedenen Blöcken folgendermaßen dargestellt:
verbunden
...REF
untrennbare Verbindung
