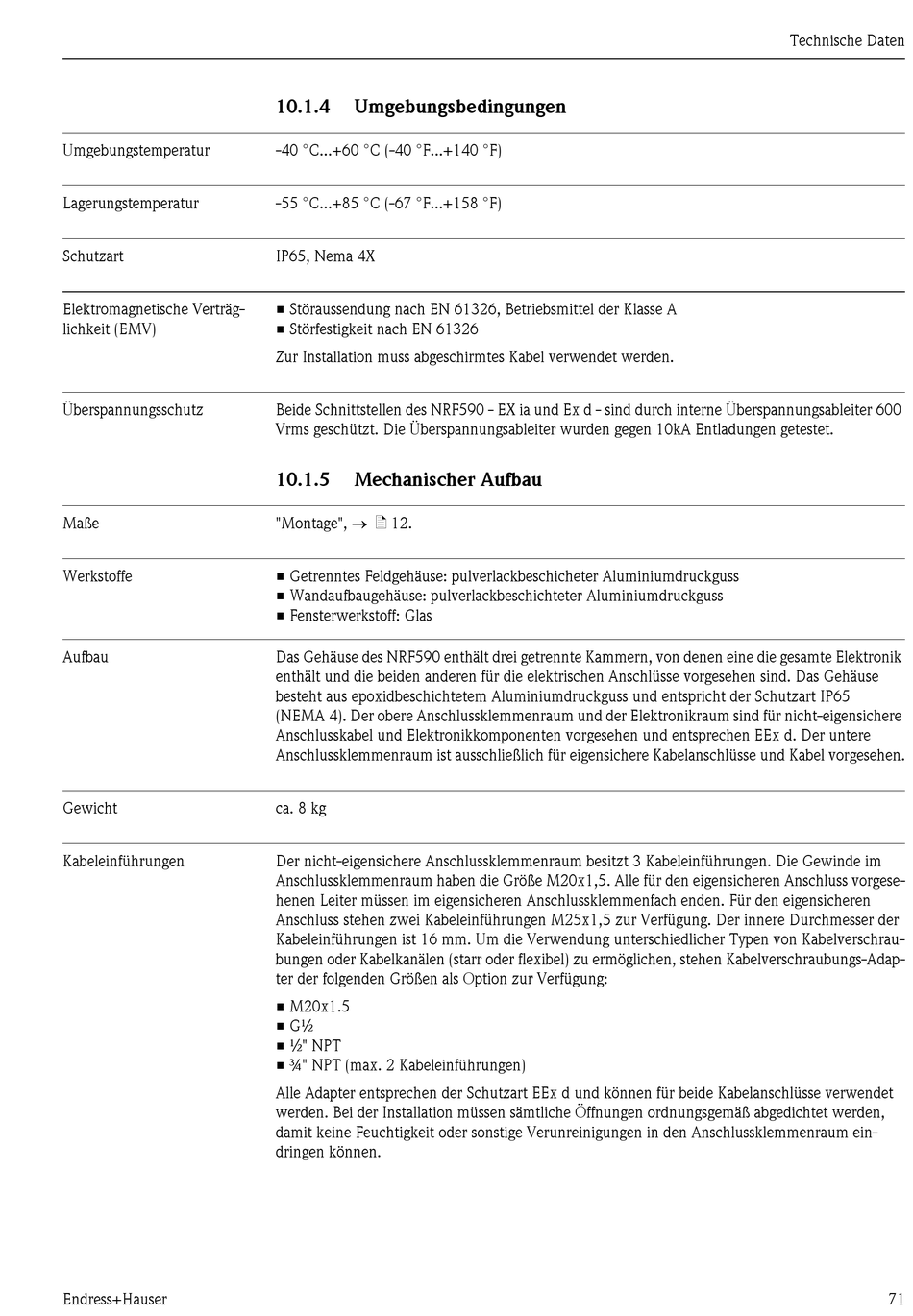

Umgebungsbedingungen; Mechanischer Aufbau - Endress+Hauser Tank Side Monitor NRF590 Betriebsanleitung

Umgebungstemperatur
Lagerungstemperatur
Schutzart
Elektromagnetische Verträg-
lichkeit (EMV)
Überspannungsschutz
Maße
Werkstoffe
Aufbau
Gewicht
Kabeleinführungen
Endress+Hauser
10.1.4

Umgebungsbedingungen

-40 °C...+60 °C (-40 °F...+140 °F)
-55 °C...+85 °C (-67 °F...+158 °F)
IP65, Nema 4X
• Störaussendung nach EN 61326, Betriebsmittel der Klasse A
• Störfestigkeit nach EN 61326
Zur Installation muss abgeschirmtes Kabel verwendet werden.
Beide Schnittstellen des NRF590 - EX ia und Ex d - sind durch interne Überspannungsableiter 600
Vrms geschützt. Die Überspannungsableiter wurden gegen 10kA Entladungen getestet.
10.1.5

Mechanischer Aufbau

"Montage", → ä 12.
• Getrenntes Feldgehäuse: pulverlackbeschicheter Aluminiumdruckguss
• Wandaufbaugehäuse: pulverlackbeschichteter Aluminiumdruckguss
• Fensterwerkstoff: Glas
Das Gehäuse des NRF590 enthält drei getrennte Kammern, von denen eine die gesamte Elektronik
enthält und die beiden anderen für die elektrischen Anschlüsse vorgesehen sind. Das Gehäuse
besteht aus epoxidbeschichtetem Aluminiumdruckguss und entspricht der Schutzart IP65
(NEMA 4). Der obere Anschlussklemmenraum und der Elektronikraum sind für nicht-eigensichere
Anschlusskabel und Elektronikkomponenten vorgesehen und entsprechen EEx d. Der untere
Anschlussklemmenraum ist ausschließlich für eigensichere Kabelanschlüsse und Kabel vorgesehen.
ca. 8 kg
Der nicht-eigensichere Anschlussklemmenraum besitzt 3 Kabeleinführungen. Die Gewinde im
Anschlussklemmenraum haben die Größe M20x1,5. Alle für den eigensicheren Anschluss vorgese-
henen Leiter müssen im eigensicheren Anschlussklemmenfach enden. Für den eigensicheren
Anschluss stehen zwei Kabeleinführungen M25x1,5 zur Verfügung. Der innere Durchmesser der
Kabeleinführungen ist 16 mm. Um die Verwendung unterschiedlicher Typen von Kabelverschrau-
bungen oder Kabelkanälen (starr oder flexibel) zu ermöglichen, stehen Kabelverschraubungs-Adap-
ter der folgenden Größen als Option zur Verfügung:
• M20x1.5
• G½
• ½" NPT
• ¾" NPT (max. 2 Kabeleinführungen)
Alle Adapter entsprechen der Schutzart EEx d und können für beide Kabelanschlüsse verwendet
werden. Bei der Installation müssen sämtliche Öffnungen ordnungsgemäß abgedichtet werden,
damit keine Feuchtigkeit oder sonstige Verunreinigungen in den Anschlussklemmenraum ein-
dringen können.
