12

Anhang

12.1

Arbeitsweise und Systemaufbau

12.1.1

Einsatzbereiche

Der Tank Side Monitor NRF590 ist ein Feldgerät zur Integration von Tanksensoren in Tanklager-
Bestandsysteme. Er wird in Tanklagern, Terminals und Raffinerien eingesetzt. Insbesondere ist er
angepasst an die Füllstand-Radars Micropilot M (zur Lagerbestandskontrolle) und an die millimet-
ergenauen Füllstandradars Micropilot S (für den eichpflichtigen Verkehr).
12.1.2

Funktionsweise

In der Regel wird der Tank Side Monitor am Tankboden installiert. Von dort ermöglicht er den
Zugriff auf alle angeschlossenen Sensoren. Typische von den Sensoren gemessene Größen sind:
• Füllstand
• Temperatur (Punkt und/oder Mittelwert)
• Wasserstand (mit einer kapazitiven Sonde gemessen)
• Hydrostatischer Druck (für hydrostatische Tankmessung, "HTG", oder hybride Tankmessungen,
"HTMS")
• Sekundärer Füllstand-Messwert (für sicherheitsrelevante Anwendungen)
Der Tank Side Monitor sammelt die Messwerte und führt verschiedene, konfigurierbare Tankbe-
rechnungen durch. Alle Messwerte sowie alle berechneten Werte können am Vor-Ort-Display
angezeigt werden. Über ein Feldbuskommunikationsprotokoll kann der Tank Side Monitor die
Werte außerdem an ein Tankbestandsystem weitergeben.

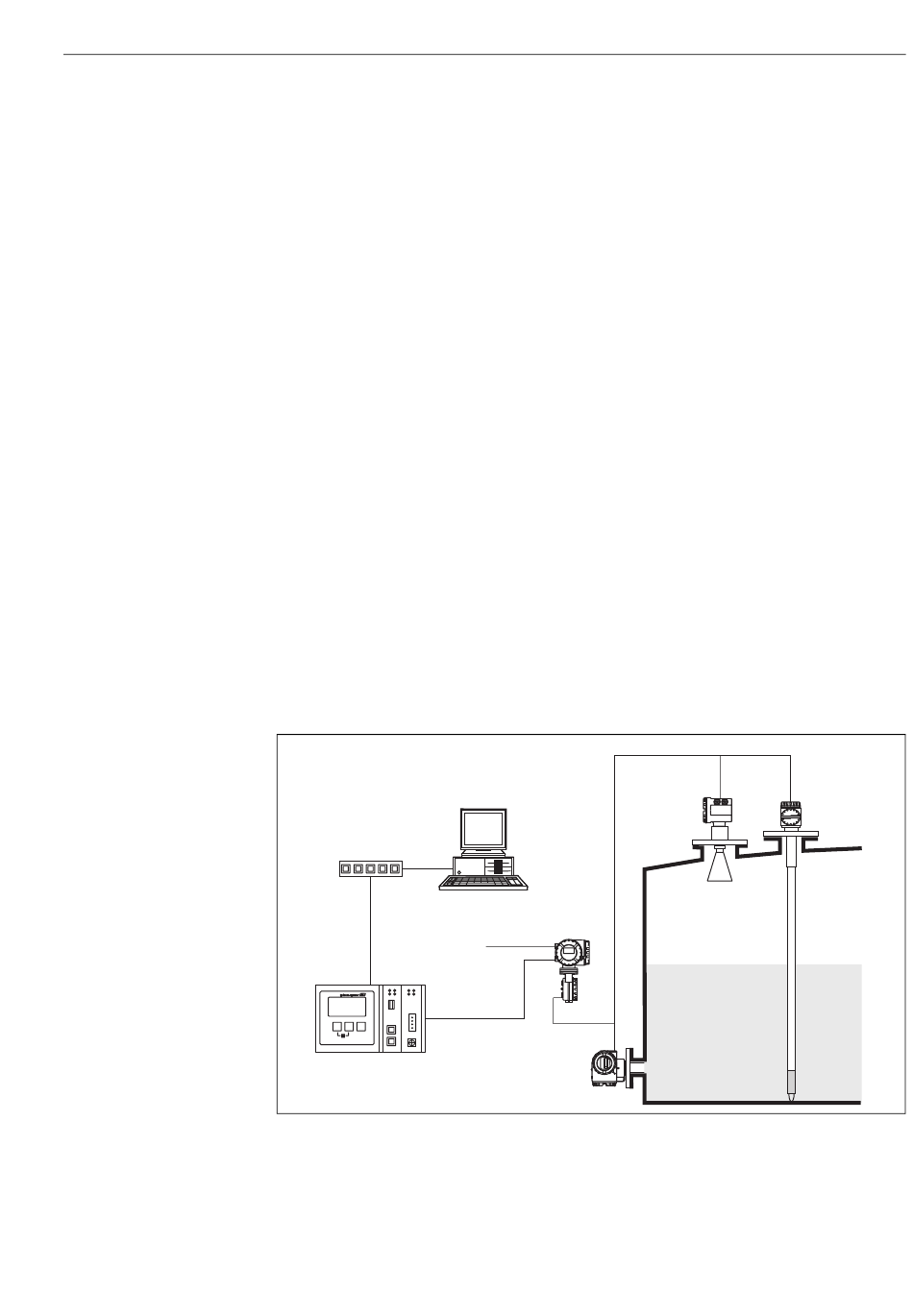

12.1.3

Systemintegration

(typisches Beispiel)
Switch
NXA820 NXA820
NXA820
Tank Scanner
HART Multidrop eigensicher
2-Draht oder
Browser
Tank Side
Monitor
Hilfsenergie
Fieldbus
HART
Protokoll
eigensicher
Deltabar
PMD
Prothermo
4-Draht
NMT 539
optional mit
Wasserstand-
Micropilot
erkennung
FMR
Anhang
L00-NRF590-14-00-08-de-016
73
