Technische Information

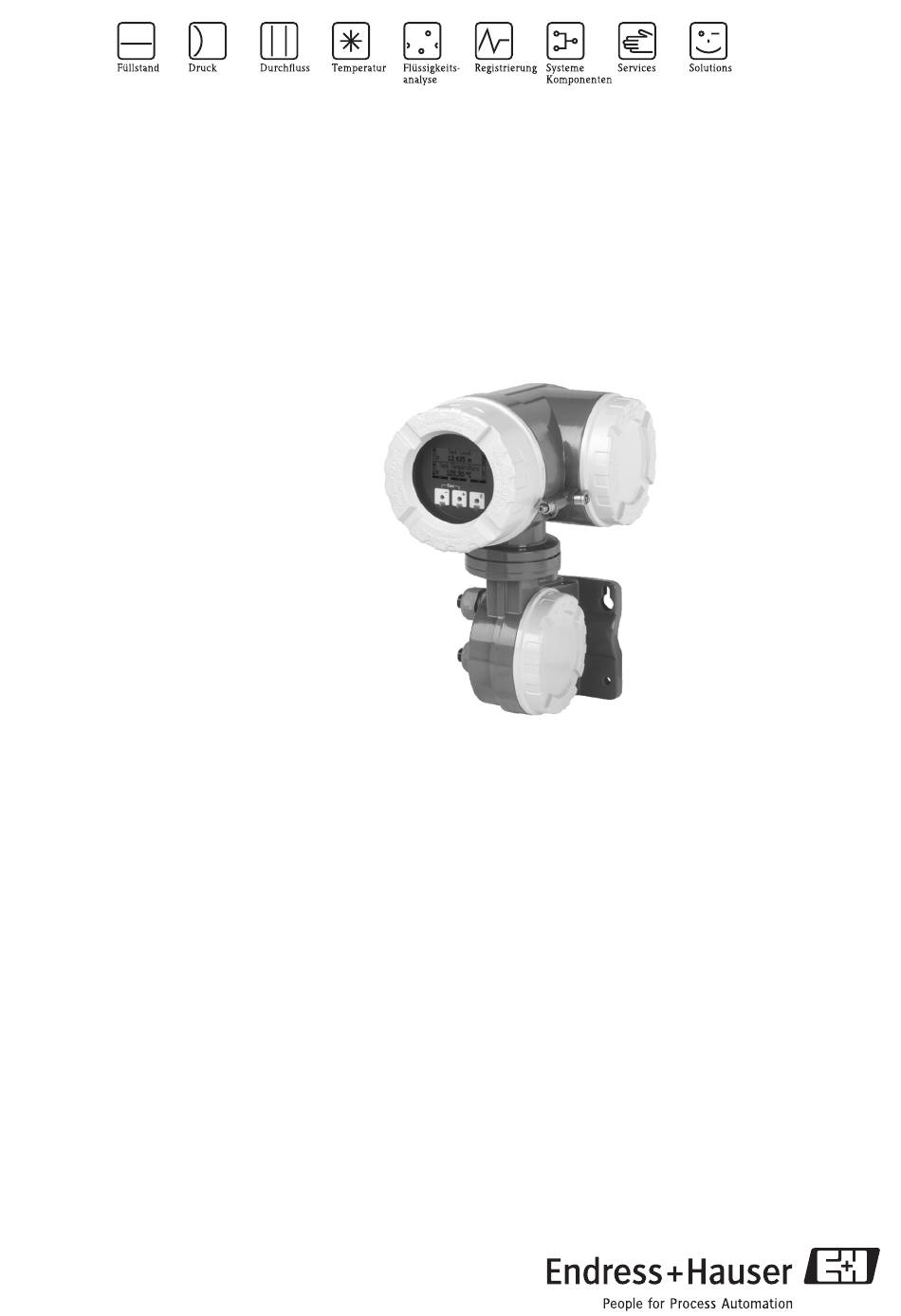

Tank Side Monitor NRF590
Bestandsdaten-Management
Feldgerät zur Bedienung und Überwachung von Tanksensoren
und zur Integration in Lagerbestandsysteme
Software-Version 02.03
Anwendungsbereich
Der Tank Side Monitor NRF 590 ist ein Anzeige- und
Überwachungsgerät für Bestandsmessungen.
Er kann zusammen mit Micropilot Füllstand-Radars
sowie mit weiteren HART-kompatiblen Geräten verwen-
det werden.
Der Tank Side Monitor bietet folgende Funktionen:
• eigensichere (Ex ia) Versorgung der angeschlossenen
Messgeräte
• Parametrierung der angeschlossenen Messgeräte
• Anzeige der Messwerte
• Tankberechnungen zur Korrektur der Tankverfor-
mungen
TI402F/00/de/07.06
Ihre Vorteile
• Ex ia-Anschluss der Füllstand-Radars Micropilot M/S
sowie Levelflex M
• Anschluss von bis zu 6 HART-Geräten über Ex ia 2-
Draht Leitung, z.B. Prothermo zur Mittelwert-Tempe-
raturmessung und Cerabar/Deltabar für HTMS-Dich-
temessungen
• Grafische LCD-Anzeige mit Hintergrundbeleuchtung;
Bedienung über drei optische Tasten (Touch Control)
• Anwenderfreundliches Bedienmenü
• Verbindung mit dem SCADA-Tanklagerbestandsystem
FuelsManager über RTU 8130
• Ermöglicht die Kommunikation mit SPS-, DLS- und
SCADA-Systemen
• Verschiedene Kommunikationsprotokolle verfügbar,
z.B.:
– Sakura V1
– EIA-485 Modbus
– Whessoematic WM 550
– BPM (kompatibel mit Enraf-Systemen)
• Zugelassen für den Einsatz in explosionsgefährdeten
Bereichen
• zugelassen für den eichpflichtigen Verkehr
