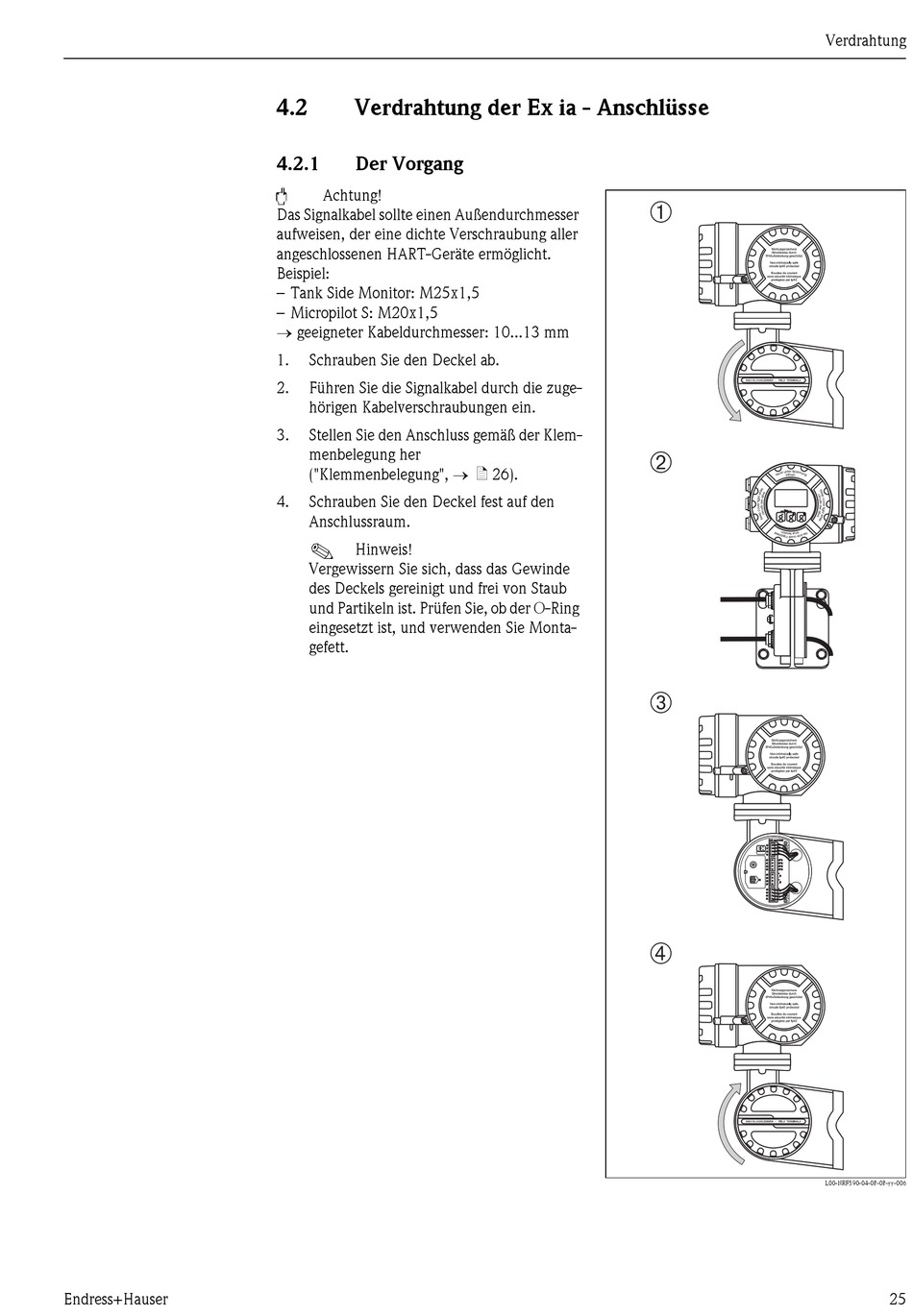

4.2 Verdrahtung der Ex ia - Anschlüsse
4.2.1 Der Vorgang
"
Achtung!
Das Signalkabel sollte einen Außendurchmesser
aufweisen, der eine dichte Verschraubung aller
angeschlossenen HART-Geräte ermöglicht.
Beispiel:
– Tank Side Monitor: M25x1,5
– Micropilot S: M20x1,5
→ geeigneter Kabeldurchmesser: 10...13 mm
1. Schrauben Sie den Deckel ab.
2. Führen Sie die Signalkabel durch die zuge-
hörigen Kabelverschraubungen ein.
3. Stellen Sie den Anschluss gemäß der Klem-
menbelegung her
("Klemmenbelegung", → ä 26).
4. Schrauben Sie den Deckel fest auf den
Anschlussraum.
!
Hinweis!
Vergewissern Sie sich, dass das Gewinde
des Deckels gereinigt und frei von Staub
und Partikeln ist. Prüfen Sie, ob der O-Ring
eingesetzt ist, und verwenden Sie Monta-
gefett.
➀
➁
➂
➃
Verdrahtung
L00-NRF590-04-08-08-yy-006
