Inbetriebnahme
44
6.2.2

Ex i-Schnittstelle und Ex d-HART-Slave

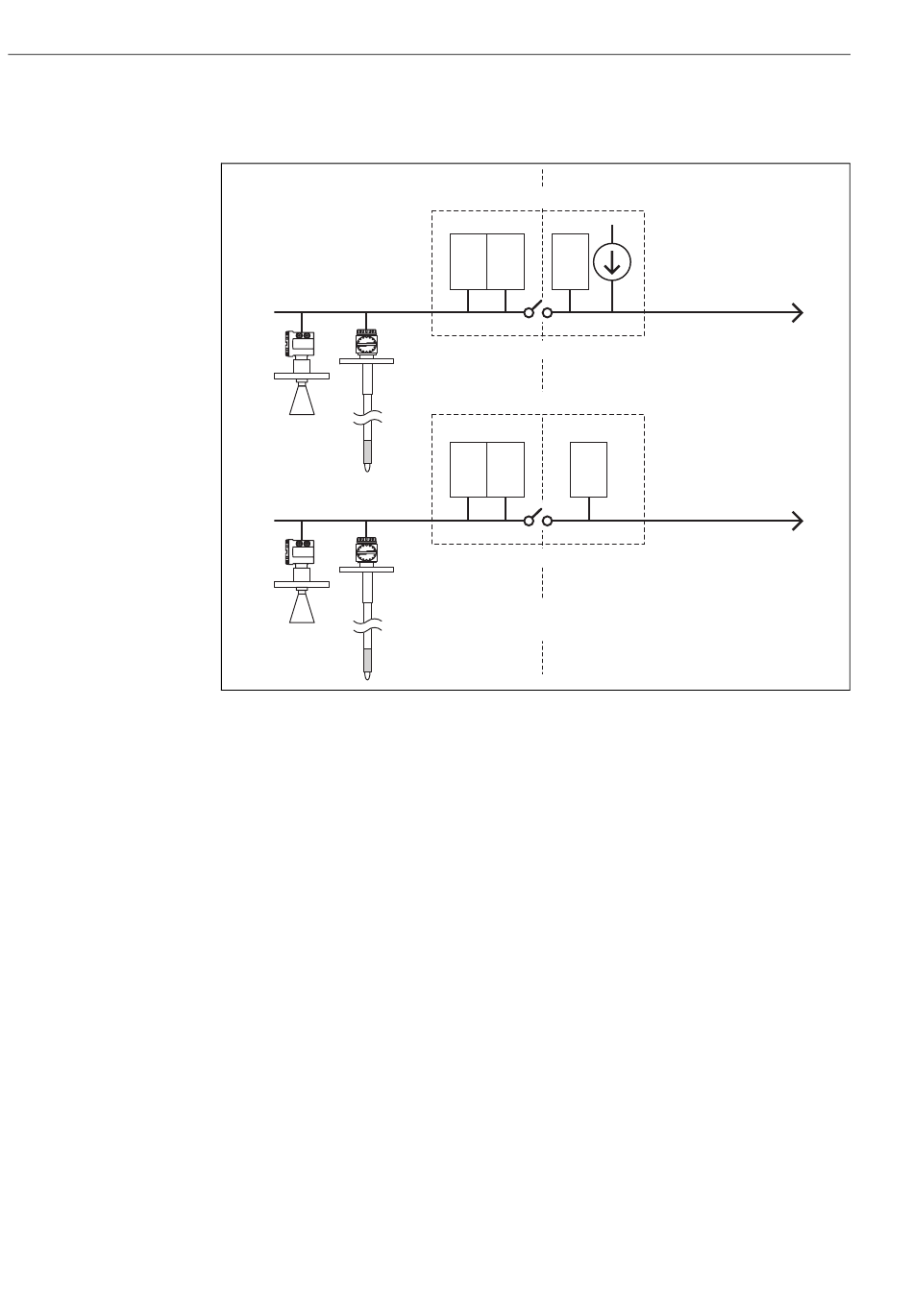

Dieser Modus tritt in Kraft, wenn der Analogausgang auf "HART Slave" gesetzt ist.
Ex i
Ex i bus
#1 #2
Ex i bus
#1 #2
In diesem Modus erfrägt der HART-Master die Messwerte von den Geräten am Ex i-Bus.
Der HART-Slave am Ex i -Bus ist in der Regel inaktiv. Er wird nur zur Kommunikation mit dem
FieldCare verwendet, wenn dieses am Ex i-Bus angeschlossen ist. Die Adresse des HART-Slave auf
der Ex i-Seite wird im Parameter "NRF Output/HART Slave/Slave Setup/Kommunikationsa-
(9121)
dresse" eingestellt. Die Werkseinstellung ist "15".
Der HART-Slave am Ex d-Bus hingegen überträgt Daten an einen externen primären oder sekun-
dären HART-Master. Die Adresse des HART-Slave auf der Ex d-Seite wird im Parameter
"Analog IO/AO/HART Slave/Kommunikationsadresse"
"0", so dass das HART-Signal und ein 4-20mA-Analogsignal ausgegeben werden.
Die Parameter beider HART-Slaves (bis auf die HART-Adresse) stimmen überein. Sie können im
Menü "NRF Output/HART Slave/Slave Values" eingestellt werden.
NRF590
#15 #0
AO
#
*
M S S
AO=HART Slave
NRF590
#15 #1..15
#
*
M S S
AO
AO=HART Slave
M = HART Master
S = HART Slave
(7341)
eingestellt. Die Werkseinstellung ist
Ex d
HART + 4..20 mA
HART
L00-NRF590-04-00-08-yy-022
