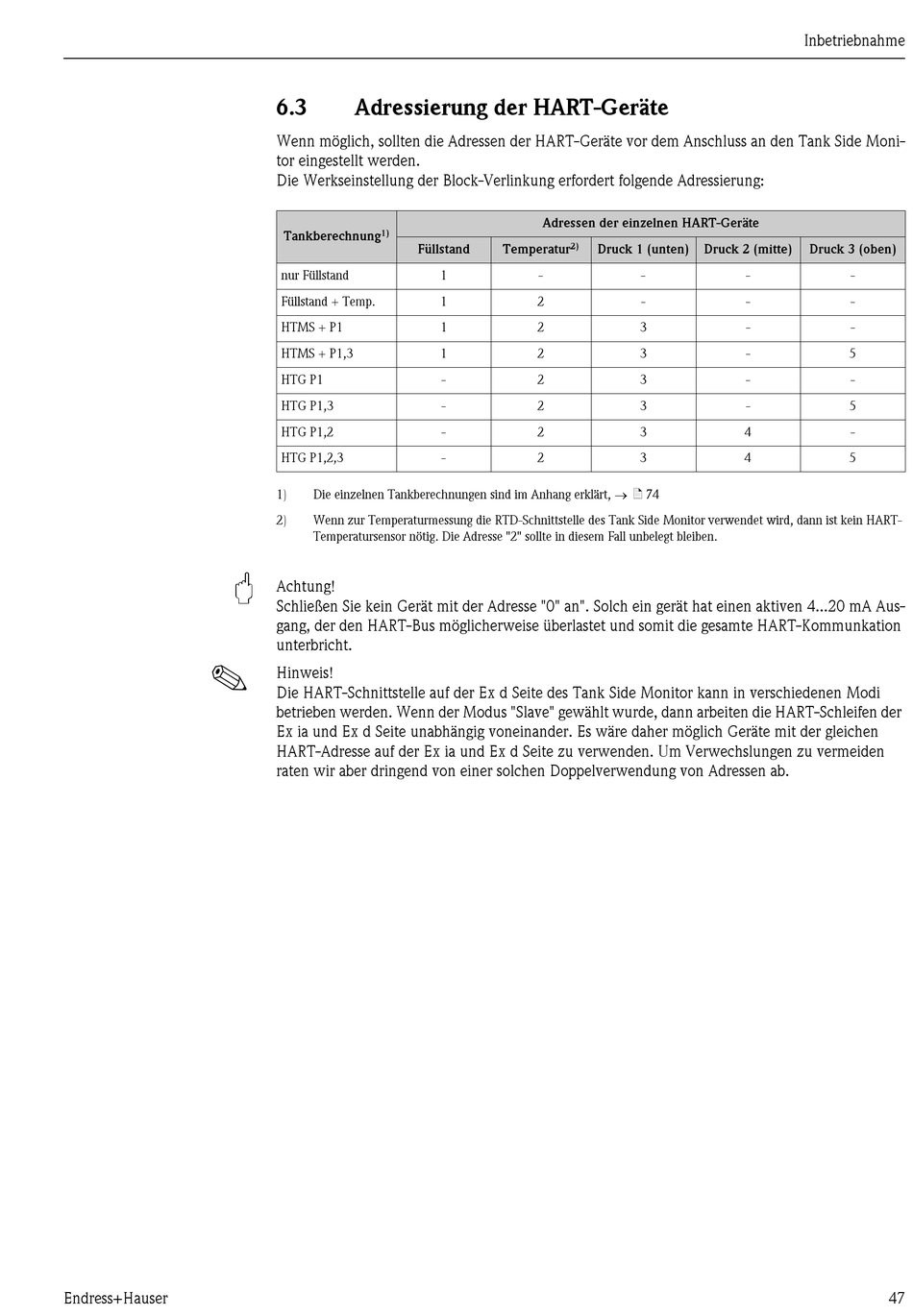

6.3 Adressierung der HART-Geräte
Wenn möglich, sollten die Adressen der HART-Geräte vor dem Anschluss an den Tank Side Moni-
tor eingestellt werden.
Die Werkseinstellung der Block-Verlinkung erfordert folgende Adressierung:
1)
Tankberechnung
Füllstand
nur Füllstand 1
Füllstand + Temp. 1
HTMS + P1 1
HTMS + P1,3 1
HTG P1 -
HTG P1,3 -
HTG P1,2 -
HTG P1,2,3 -
Die einzelnen Tankberechnungen sind im Anhang erklärt, → ä 74
1)
2) Wenn zur Temperaturmessung die RTD-Schnittstelle des Tank Side Monitor verwendet wird, dann ist kein HART-
Temperatursensor nötig. Die Adresse "2" sollte in diesem Fall unbelegt bleiben.
Achtung!
Schließen Sie kein Gerät mit der Adresse "0" an". Solch ein gerät hat einen aktiven 4...20 mA Aus-
gang, der den HART-Bus möglicherweise überlastet und somit die gesamte HART-Kommunkation
unterbricht.
Hinweis!
Die HART-Schnittstelle auf der Ex d Seite des Tank Side Monitor kann in verschiedenen Modi
betrieben werden. Wenn der Modus "Slave" gewählt wurde, dann arbeiten die HART-Schleifen der
Ex ia und Ex d Seite unabhängig voneinander. Es wäre daher möglich Geräte mit der gleichen
HART-Adresse auf der Ex ia und Ex d Seite zu verwenden. Um Verwechslungen zu vermeiden
raten wir aber dringend von einer solchen Doppelverwendung von Adressen ab.
Adressen der einzelnen HART-Geräte
2)
Temperatur Druck 1 (unten)
- -
2 -
2 3
2 3
2 3
2 3
2 3
2 3
Inbetriebnahme
Druck 2 (mitte) Druck 3 (oben)
- -
- -
- -
- 5
- -
- 5
4 -
4 5
